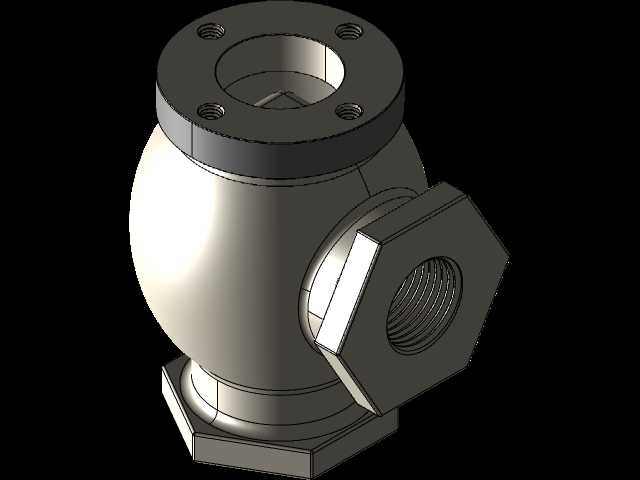

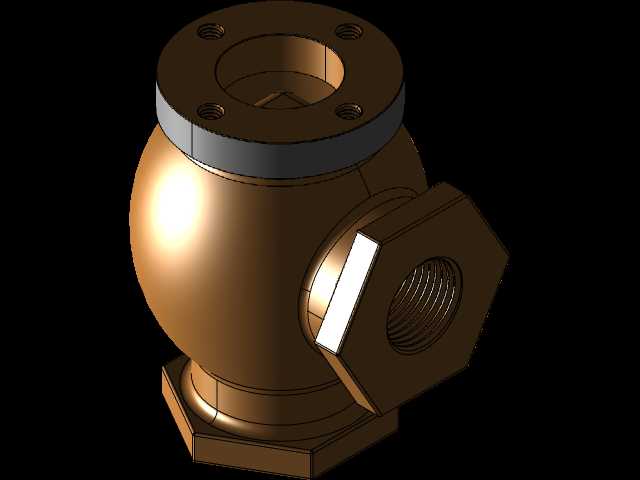

蒸汽机飞球调速器青铜阀体机加工结构

在蒸汽动力系统的转速调节回路里，飞球调速器的阀体是整个液压反馈通路的核心承载构件，这类青铜材质的机加工阀体，主要承担着调速器动作过程中压力油的通断、流量调节以及反馈力传递的作用，直接决定了蒸汽机转速控制的响应精度与运行稳定性。不同于普通管路阀门的通断功能，该阀体需要和飞球感应组件、滑阀执行机构、反馈杠杆系统做精准的配合，所有安装接口的位置度、配合面的粗糙度、内部流道的通径偏差都会直接影响调速系统的阻尼特性与动作滞后量。从结构设计逻辑来看，阀体采用锡青铜材质铸造后再做精加工，一方面是利用青铜材料优异的耐磨性能与抗腐蚀特性，适配蒸汽动力系统中可能存在的冷凝水、润滑油混合介质的工作环境，减少长期运行过程中阀芯配合面的磨损卡滞风险；另一方面青铜材料的铸造流动性较好，能够成型出内部复杂的转折流道，减少流道阻力带来的压力损失，同时铸件的残余应力相对更低，精加工后尺寸稳定性更优，能够长期保持配合间隙的一致性。在实际安装场景中，该阀体的上端面需要对接飞球支架的安装座，两个定位销孔的位置度公差控制在0.02mm以内，保证飞球组件转动时的同轴度，避免因偏心带来的额外离心力干扰调速精度；侧面的三个外接油口分别对接压力油输入、油缸执行腔、回油通路，每个油口的密封面都设计了1.5x45°的倒角，适配紫铜密封垫圈的安装要求，密封端面的平面度公差不大于0.005mm，防止高压工况下出现渗漏问题。阀体内部的阀芯安装孔是整个零件的核心加工面，孔的圆柱度公差要求控制在0.008mm以内，表面粗糙度达到Ra0.8，和研磨后的滑阀芯保持0.012-0.018mm的配合间隙，既保证阀芯动作的顺滑无卡滞，又不会因为间隙过大造成内泄，导致调速系统的压力建立不足、响应迟缓。设计过程中特意在阀体的铸件毛坯阶段预留了2.5-3mm的精加工余量，所有非加工面保留铸造后的喷砂纹理，减少不必要的加工工序成本；在流道的转折位置都做了R3-R5的圆角过渡，避免直角位置出现应力集中，同时减少介质流动时的涡流扰动，降低调速过程中的压力波动。阀体下部的安装法兰设计了四个均匀分布的螺栓过孔，适配M10的安装螺栓，法兰背面加工有0.5mm深的止口，和蒸汽机本体上的安装座做定位配合，保证整个调速器安装后和驱动轴的同轴度符合设计要求；考虑到机加工过程中的装夹便利性，阀体两侧设计了工艺凸台，精加工完成后可以根据装配需求去除，不影响整体的安装尺寸。在实际工况运行中，当蒸汽机负载变化导致转速波动时，飞球组件的离心力变化会带动阀芯在阀体内做轴向位移，切换不同油口的通断状态，驱动执行机构调整蒸汽机的进汽阀门开度，整个过程中阀体不仅要承受1.2-1.6MPa的工作油压，还要承受阀芯往复动作带来的周期性侧向力，因此在铸件完成后需要做时效处理，消除铸造内应力，避免长期运行后出现阀体变形导致阀芯卡滞的故障。和铸铁材质的同类阀体相比，青铜材质的阀体在抗咬合性能上表现更优，即使在润滑不充分的工况下，也不容易出现阀芯和阀孔的粘着磨损，能够大幅延长调速器的维护周期，尤其适合在长期连续运行的固定式蒸汽动力设备上使用。流道设计上经过反复的通径校核，额定流量下的压力损失控制在0.03MPa以内，不会因为流道阻力导致执行机构的动作速度跟不上转速变化的速率，有效避免调速过程中出现转速过冲或者持续振荡的问题。阀体上的所有螺纹孔都采用了细牙螺纹设计，提高螺纹连接的密封性与防松性能，适配蒸汽设备运行过程中存在的持续振动工况，避免连接螺栓松动带来的漏油或者部件移位问题。
