飞机机翼用钢丝支撑连接端头结构

在轻型低速固定翼飞机的结构体系中，机翼与机身之间的钢丝张线支撑是承担飞行载荷、维持机翼气动外形的关键受力构件，本次呈现的连接端头正是这类张线支撑系统的核心传力部件，直接决定了张线支撑的连接可靠性与载荷传递效率。这类构件常见于上单翼轻型飞机、双翼运动飞机以及部分农用作业飞机的结构中，由于这类飞机多采用张线式机翼支撑方案替代厚重的硬式翼梁支撑结构，能够大幅降低机体结构重量，提升有效载荷占比，同时降低制造与维护成本，在低速通用航空领域应用十分广泛。

从实际使用场景来看，该端头一端用于夹紧固定钢丝张线的端部，另一端通过叉耳结构与机翼或机身上的安装耳片铰接，飞行过程中机翼产生的升力会通过该接头传递到钢丝张线上，再由张线分散传递到机身承力框架上，同时地面停放、机动飞行过程中产生的交变载荷、振动载荷也会通过该接头完成传递，因此该部件的结构设计需要同时兼顾静强度、疲劳强度以及安装维护的便捷性。

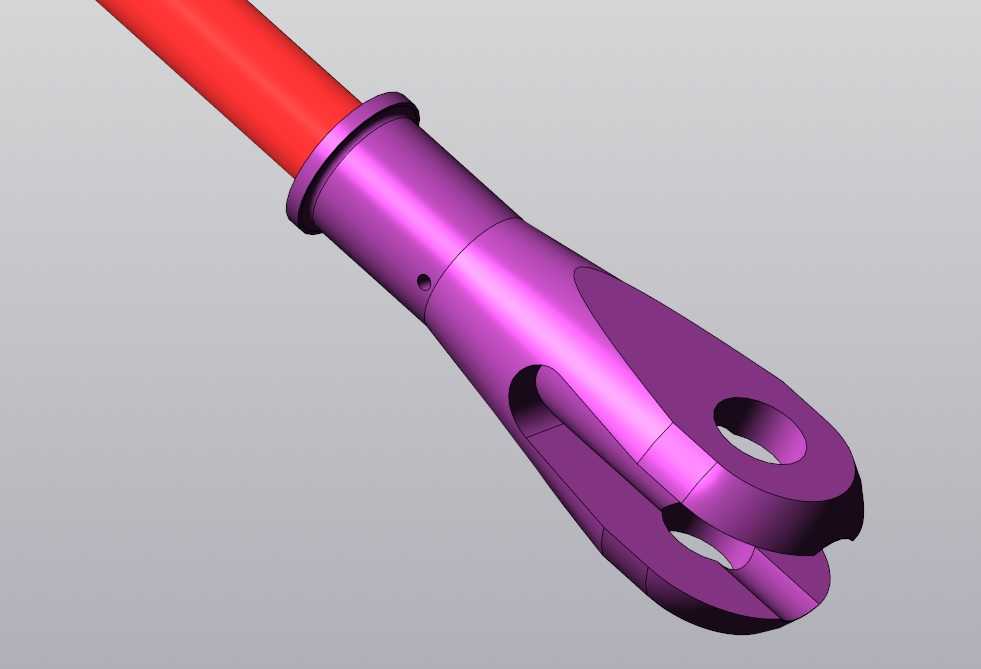

设计思路上，该接头采用一体化的叉耳式结构，靠近张线的一端设计为带环形凸台的圆柱夹持段，内部加工有与钢丝直径匹配的安装孔，侧面预留有顶丝孔，安装时将钢丝端头插入孔内后，通过顶丝压紧或者注胶固定的方式完成张线与接头的刚性连接，环形凸台的作用一方面是提升夹持段的结构刚度，避免夹紧力作用下圆柱段发生变形，另一方面也可以作为张线安装到位的定位基准，保证每根张线的安装长度一致，减少装配调试的工作量。另一端的叉耳结构开有同轴的铰接孔，安装时与机体或机翼上的双耳片对齐后穿入铰接销，即可完成铰接连接，这种叉耳结构的优势在于铰接间隙可控，能够承受较大的径向载荷，同时拆装十分便捷，日常维护时只需要拔出铰接销即可完成张线的更换或调整，不需要拆解周边的其他结构。

从安装边界来看，夹持段的外径需要匹配张线的护套尺寸，避免张线在振动过程中与周边结构发生摩擦磨损，叉耳的开档尺寸需要对应安装耳片的厚度，保证铰接后不会出现过大的轴向窜动，铰接孔的直径与配套的铰接销采用间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证拆装顺畅，又避免间隙过大导致飞行过程中出现结构撞击噪音，同时降低交变载荷下的应力集中系数。接头的整体长度需要根据张线的布置角度确定，保证安装后张线不会与接头根部出现弯折夹角，避免张线在弯折处出现应力集中导致断丝故障。

结构细节上，接头所有的棱边都做了圆角过渡处理，尤其是叉耳与圆柱段衔接的位置，是应力集中的高发区域，采用大圆角平滑过渡能够有效降低该区域的应力峰值，提升构件的疲劳寿命，表面采用阳极氧化处理（对应模型中的紫色外观），既能够提升铝合金基材的抗腐蚀能力，适应高空低温、高湿的使用环境，也能够提升表面硬度，减少安装、使用过程中的磕碰损伤。侧面的顶丝孔采用细牙螺纹设计，细牙螺纹的自锁性能更好，能够避免飞行过程中振动导致顶丝松动，保证张线夹紧的可靠性。

在实际装配调试过程中，该类接头需要配合张线张力检测工具使用，安装时先将接头与张线初步固定，再将叉耳端与安装座铰接，随后调整张线的张紧度到设计值，最后锁紧顶丝并打保险，防止长期使用过程中连接松动。由于轻型飞机的张线支撑属于外露结构，日常维护时需要重点检查接头与钢丝衔接的位置是否出现锈蚀、裂纹，铰接孔是否出现磨损超差，一旦发现磨损量超过设计阈值就需要及时更换，避免飞行过程中出现结构失效。

这类接头的建模过程需要重点关注各衔接位置的曲率连续性，尤其是叉耳与圆柱段的过渡曲面，建模时需要保证曲面光顺，避免出现尖角、褶皱等几何缺陷，否则后续有限元分析时会出现应力奇异点，影响强度计算的准确性；同时铰接孔的同轴度、夹持孔与圆柱段的同轴度都需要在建模时严格控制形位公差，保证加工完成后的零件能够满足装配要求。
