Po-2双翼机机翼支撑支柱结构设计

在轻型低速双翼飞行器的结构体系中，机翼支柱是承担翼面载荷传递、维持上下翼面相对位置精度的核心承力构件，本次建模还原的Po-2机型机翼支柱，完全匹配该型教练机、通用勤务机的实际装机使用需求。这类支柱主要应用于低速通用航空领域，适配Po-2这类低空低速、起降条件要求低的轻型飞机，承担飞行过程中机翼产生的升力传递、地面停放及滑跑阶段的翼面重力支撑，同时在机动飞行时抵消翼面受到的气动扭转力矩，避免上下翼面出现相对位移导致的翼型变形，保障飞行过程中翼面气动外形的稳定性。

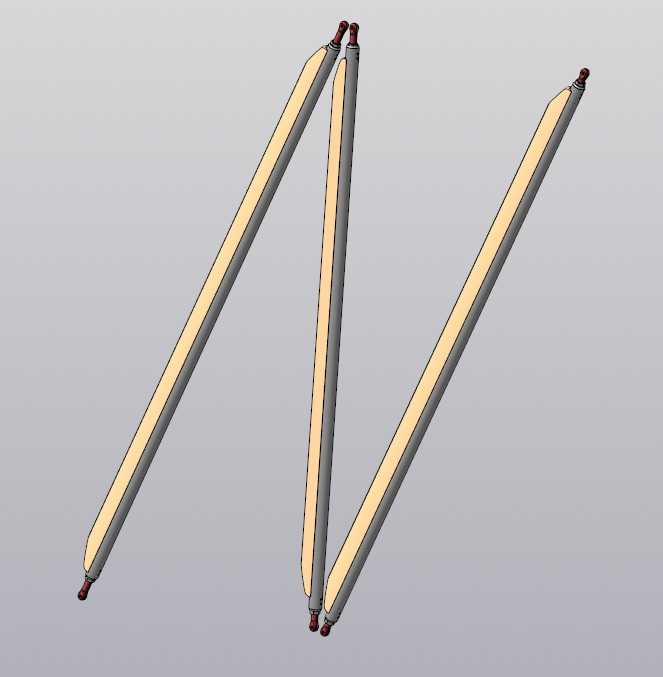

从功能特性来看，该类支柱属于典型的二力杆承力构件，工作状态下主要承受轴向拉压载荷，设计过程中优先保证轴向刚度与强度，同时兼顾轻量化要求，避免不必要的结构重量增加影响整机载荷能力。建模过程中严格遵循真机的结构逻辑：支柱主体采用变截面细长杆结构，两端设置铰接式连接接头，接头处预留标准安装孔位，可分别与上翼面下表面的接头座、下翼面上表面的接头座通过销轴实现铰接连接，铰接结构可释放飞行过程中翼面轻微变形产生的弯曲应力，避免支柱根部出现应力集中导致的结构断裂。支柱主体外侧设置流线型整流包覆层，包覆层截面为对称翼型，可降低飞行过程中支柱自身产生的气动阻力，减少对整机升阻比的负面影响，整流层与内部承力芯杆采用贴合式装配，无多余凸起结构，保证外表面的气动连续性。

设计思路上完全遵循低速双翼机的结构设计规范，首先根据翼面的设计载荷计算支柱所需的最小承力截面，确定内部承力杆的直径与材料选型对应的强度冗余量，再结合整机气动布局确定支柱的安装倾角与长度参数，保证上下翼面的翼间距符合设计要求，同时避免支柱与翼面内部的翼肋、翼梁结构出现安装干涉。两端接头的安装孔位同轴度严格控制在装机公差范围内，保证装配后支柱无额外装配应力，接头处的圆角过渡设计可分散应力传递路径，避免交变载荷下的疲劳损伤。外形尺寸方面，单根支柱的长度完全匹配Po-2机型的翼间距参数，安装后支柱与翼面的夹角符合原机的气动设计要求，整流包覆层的最大截面尺寸满足低速飞行下的减阻需求，不会对翼面气流产生过度干扰。安装边界上，支柱两端的铰接接头仅需匹配对应位置的标准销轴即可完成装配，无需额外的定制连接件，接头与翼面接头座的贴合面设置有防滑定位面，可避免装配后出现相对转动，保障连接可靠性。

在实际使用场景中，这类支柱除了承担常规飞行的承力功能外，还需适应简易跑道起降带来的冲击载荷，因此结构设计上保留了足够的强度冗余，可承受短时间的超限载荷而不发生塑性变形。维护过程中，支柱的铰接接头处可方便地加注润滑脂，降低铰接部位的磨损，延长构件使用寿命，整流包覆层采用分段式设计，可单独拆卸更换，无需整体更换支柱，降低维护成本。建模过程中对支柱的所有装配特征都做了精准还原，包括接头处的销轴孔、定位台阶、整流层的对接缝等细节，可直接用于模拟装配、结构受力仿真分析，也可作为航空科普、老式机型结构研究的参考模型，帮助结构设计人员理解低速双翼机的翼面支撑结构逻辑，为同类轻型低速飞行器的翼面支撑结构设计提供参考。
