轻型双翼飞机机翼中心段骨架结构设计

在轻型低速通用飞机的结构体系里，机翼中心段是承担整机升力传递、左右翼载荷平衡、翼身对接载荷分散的核心承力构件，尤其对于Po-2这类采用双翼布局、木质混合结构的轻型通用飞机而言，中心翼段的结构合理性直接决定了全机的结构寿命与飞行安全边界。不同于高速飞机采用的整体壁板翼盒结构，这类轻型低速飞机的中心翼段采用桁架式骨架设计，核心思路是在满足结构强度与刚度要求的前提下，尽可能降低结构自重，适配轻型飞机低起飞重量、低空低速作业的使用需求，这类结构常见于农用作业飞机、初级教练机、低空观光飞机的机翼设计中，能够在简易起降场地、复杂低空气流环境下保持足够的结构冗余度。

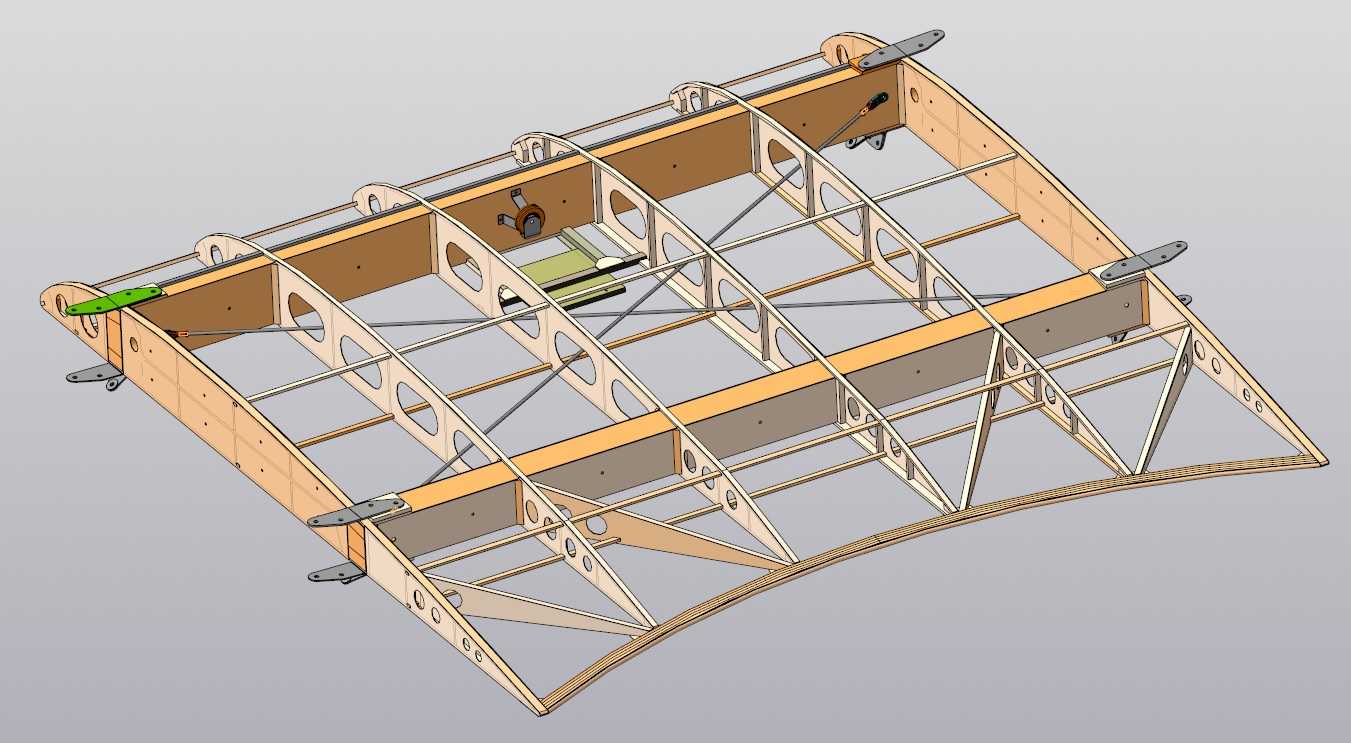

从实际功能来看，该中心翼段位于左右外翼与机身的衔接位置，一方面要将左右外翼传递来的气动升力、机动飞行时的不对称弯矩、着陆冲击带来的惯性载荷通过对接接头传递到机身主承力框上，另一方面还要为机翼内部的操纵线系、燃油管路、张线支撑结构提供安装定位基准，部分同类型机型的中心翼段还会集成主起落架的安装支点，承担地面滑跑、起降过程中的冲击载荷。整个骨架采用分段组合的桁架式布局，沿翼展方向等距布置多组翼肋，翼肋之间通过前后缘桁条、主承力梁连接形成整体框架，翼肋上开设的减重孔并非随意设置，而是根据翼肋各区域的应力分布做拓扑优化，在应力水平较低的区域去除多余材料，既保证翼肋能够维持机翼的翼型轮廓，为后续蒙皮铺设提供均匀的支撑点，又能最大限度降低翼肋自身重量，避免不必要的结构增重。

设计过程中首先要明确的是安装边界约束：中心翼段的前后梁两端预留的金属对接接头，需要和左右外翼的梁接头精准配合，接头的孔位同轴度、贴合面平面度都有严格公差要求，避免装配后出现附加装配应力；翼根位置的对接端面则要和机身的主承力框安装面完全贴合，连接螺栓的排布要对应机身框的传力路径，保证集中载荷能够均匀分散到机身结构上，避免局部应力集中导致结构失效。翼段内部交叉布置的张线支撑结构，是这类轻型桁架翼段的典型设计，通过预紧的张线承担翼段受载时的部分剪力与扭矩，替代部分笨重的刚性支撑构件，进一步降低结构重量，张线的走向与张紧力参数需要结合翼段的受载工况反复校核，既要保证足够的张紧度避免飞行中出现结构振动，又要防止张紧力过大导致骨架出现初始变形。

从结构细节来看，所有骨架构件的连接节点都做了局部加强设计，翼肋与梁的连接位置、张线的固定支点、接头的安装位置都额外增加了补强片，避免集中载荷作用下出现构件撕裂、连接松动的问题；翼肋的型线完全匹配该机型的低速翼型轮廓，前缘曲率较大的位置翼肋间距适当缩小，保证蒙皮铺设后能够维持准确的翼型形状，避免翼型变形导致气动效率下降；后缘位置的骨架适当收窄，为后续襟翼、副翼的操纵机构预留足够的安装空间，同时保证后缘的结构刚度，避免飞行中后缘出现颤振。这类桁架式翼段的维护性也有明显优势，日常检查时可以直接观察到每一根骨架构件的状态，出现局部损伤时可以单独更换受损构件，不需要整体更换整个翼段，非常适合这类在简易机场、野外场地作业的轻型飞机的维护需求，能够大幅降低全生命周期的使用维护成本。在实际建模过程中，需要先根据翼型坐标生成各站位的翼肋基准曲线，再结合梁的布置位置、接头的安装尺寸逐步搭建骨架框架，所有构件的连接位置都要做干涉检查，保证后续实际装配时各构件能够精准对位，不会出现装配干涉的问题，同时还要结合受载分析结果调整各构件的截面尺寸，在强度冗余与结构重量之间找到最优平衡点。
