Po-2双翼机上机翼骨架结构三维建模

在轻型通用航空与复古航空器复刻领域，Po-2这类双翼机的上机翼结构是整机升力输出的核心承载部件，其建模精度直接决定后续气动仿真、结构受力校核以及实体复刻的装配匹配度。从实际应用场景来看，该上机翼结构既适配老式双翼教练机的低速飞行升力需求，也可用于航空科普教具制作、复古航模量产、影视道具航空器的1:1还原搭建，甚至在轻型农用作业飞机的改型设计中，这类桁架式翼面结构也能凭借极低的结构重量与足够的结构冗余，满足低速低空作业的载荷要求。

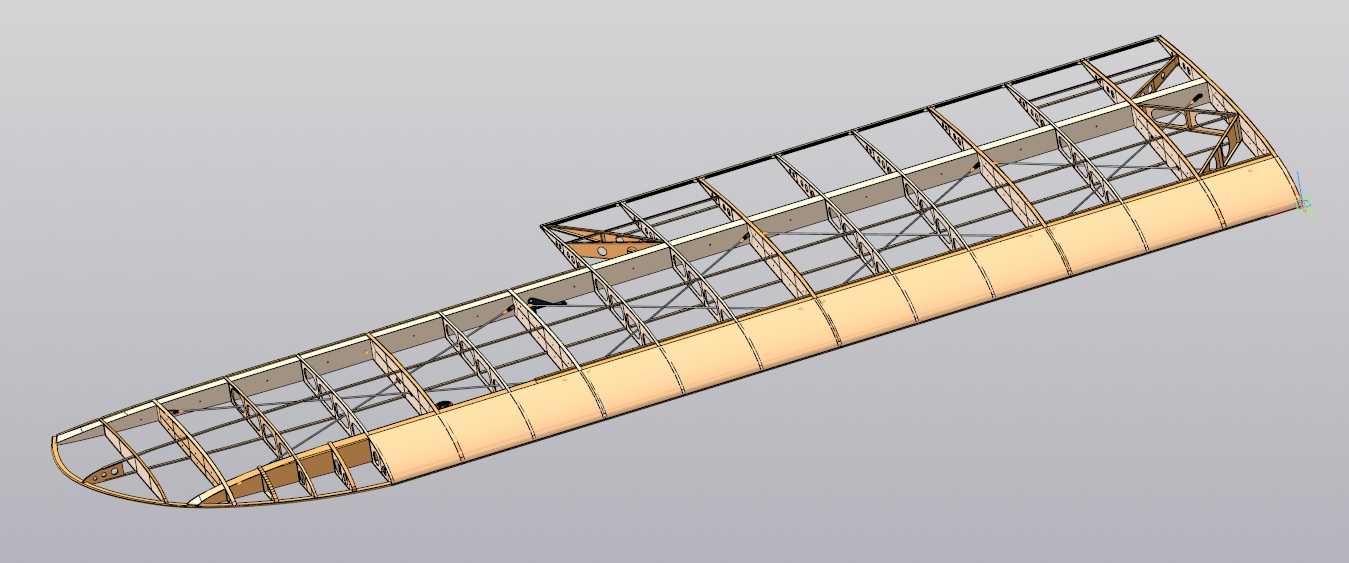

从结构功能特性来看，该上机翼采用典型的张线支撑双翼机上翼布局，整体为大展弦比平直翼构型，核心承力框架由纵向贯通的主翼梁、辅助翼梁，沿翼展方向等距排布的翼肋，以及交叉布置的张线支撑桁架共同组成。翼肋的外形轮廓严格匹配Po-2上机翼的翼型曲线，每一片翼肋上都预留了翼梁穿装孔、张线固定位、蒙皮铆接点位，相邻翼肋之间的斜向支撑桁架采用薄壁管材构型，在降低整体结构重量的同时，能够有效分散飞行过程中翼面承受的气动弯矩，避免翼面在大迎角低速飞行时出现过度形变。翼面下半部分的蒙皮支撑段采用分段式贴合设计，每一段支撑曲面都与对应位置的翼肋外缘完全贴合，保证后续蒙皮铺装后能够形成连续光滑的翼型曲面，不会出现局部鼓包或者凹陷破坏气动外形。

设计思路上完全遵循老式轻型飞机的结构设计逻辑，没有采用现代高速机的整体翼盒构型，而是优先考虑结构的易维护性与材料易得性——所有框架构件都采用标准化的型材截面，翼梁为矩形截面木质/薄壁金属型材，翼肋为冲压/铣切成形的板状构件，交叉支撑为细直径管材，所有连接点位都设计为可拆卸的铆接/螺栓连接结构，在实际使用中如果某一段翼肋或者支撑构件出现损伤，不需要整体拆解翼面就可以完成局部更换，非常适配Po-2飞机当年作为教练机、通用通勤机的高使用频率、低维护条件的使用场景。建模过程中严格还原了翼根与机身连接的安装接口位置，翼根段的加强翼肋做了局部加厚处理，对应位置预留了与机身翼座连接的螺栓孔位，同时翼面中段预留了与下翼面连接的张线挂点、翼间支柱安装位，保证上下翼装配后能够形成稳定的桁架受力整体。

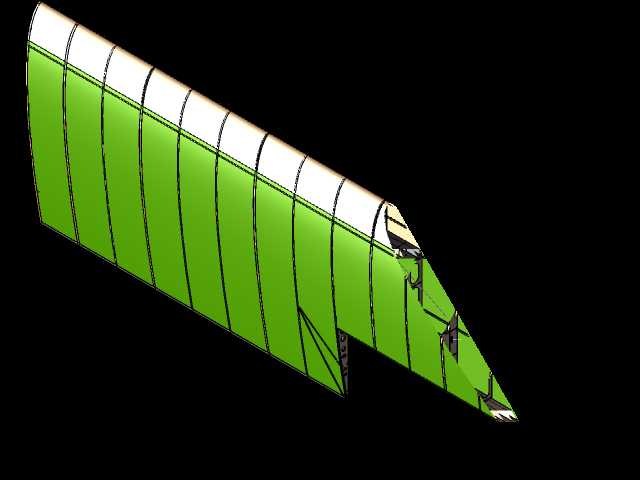

从安装边界与尺寸匹配角度来看，该上机翼的翼展方向尺寸严格匹配Po-2的整机翼展参数，翼根处的弦长最大，向翼尖方向逐步收窄，翼型厚度从翼根到翼尖按比例递减，整个翼面存在轻微的上反角，建模时已经将上反角度准确融入整体骨架的定位中，安装到机身时只需要对齐翼根的三个主定位孔，就能保证翼面的安装角度符合设计要求，不会出现安装角偏差导致的飞行气动特性异常。翼面下侧的蒙皮支撑段从翼根延伸至翼尖，覆盖翼面弦长方向约三分之二的区域，剩余的上半部分翼面在实际使用中通常采用织物蒙皮张拉固定，建模时也在翼肋上缘预留了蒙皮张拉的固定压条安装槽，能够直接对应实体制作时的蒙皮安装工序。

对于结构设计从业者来说，这类翼面结构的建模核心在于保证翼型曲线的连续性，以及所有桁架构件的连接点位完全共节点，避免后续有限元受力分析时出现应力集中的计算误差；对于航模与复古航空器复刻从业者来说，该模型的所有构件都做了等比例还原，拆分后可以直接用于激光切割、3D打印的生产下料，不需要额外做结构拆分与尺寸修正；在航空教学场景中，该模型可以直观展示早期双翼机的翼面受力传递路径，帮助学习者理解低速翼面的结构设计逻辑，区分现代高速机翼盒结构与老式桁架翼面的设计差异。需要注意的是，该翼面结构的张线预紧力点位在建模时已经做了位置标识，实际装配时需要按照从翼根到翼尖的顺序逐步张紧支撑张线，避免单侧张紧力过大导致翼肋出现侧向形变，影响最终的翼型精度。
