带梯形螺纹柱端的重型支撑顶紧螺钉结构

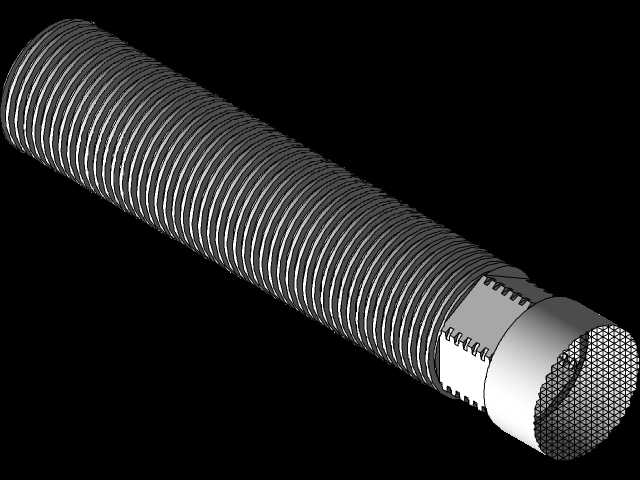

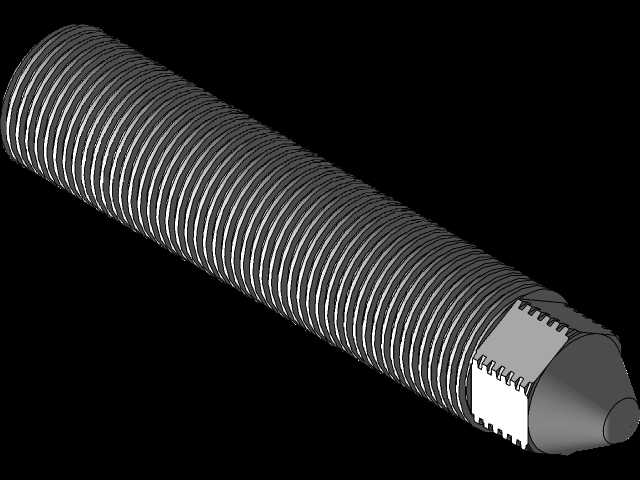

在重型设备检修、重型构件装配、工装夹具定位这类需要大吨位静态支撑的场景里，普通细牙螺纹的顶紧螺钉往往扛不住持续的重载压应力，容易出现螺纹滑牙、顶杆偏载弯折的问题，这款重型千斤顶螺丝就是针对这类高负载支撑需求开发的专用顶紧构件。它的核心受力段采用了3种不同规格的3/4-16梯形螺纹，梯形螺纹的牙型角为30度，牙根厚度比普通三角螺纹大40%以上，对中性好，传动效率适中，在承受轴向重载的时候，螺纹牙的受力分布更均匀，不会出现普通三角螺纹那种前几牙应力集中导致的滑扣失效，非常适合静态承重、缓慢微调顶起高度的作业场景。

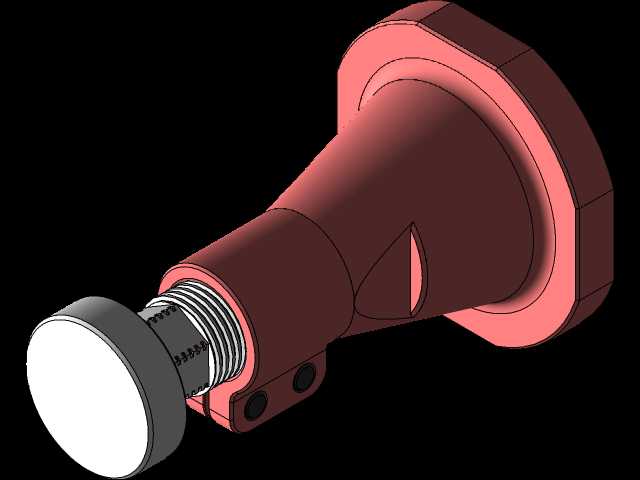

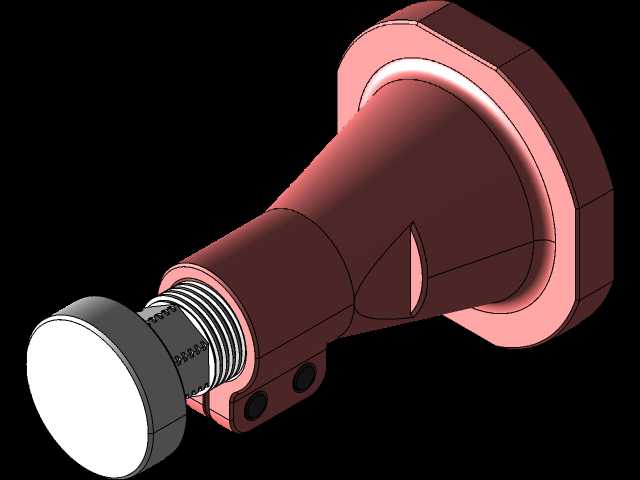

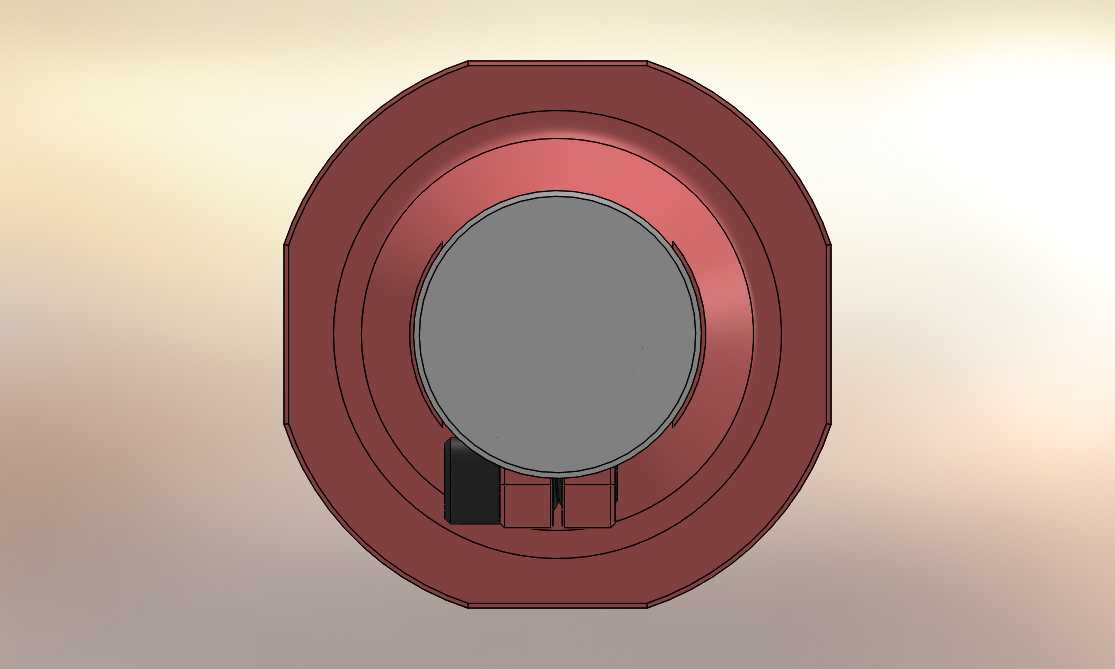

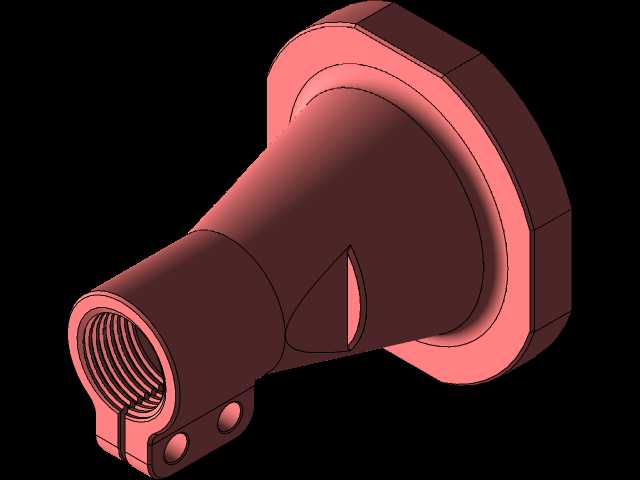

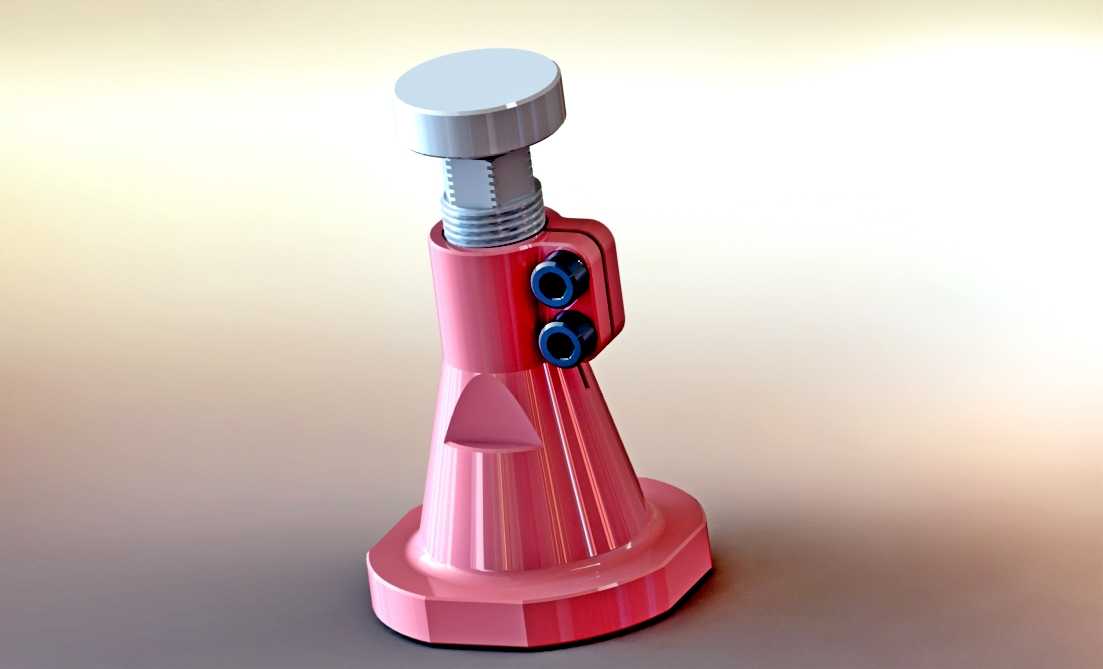

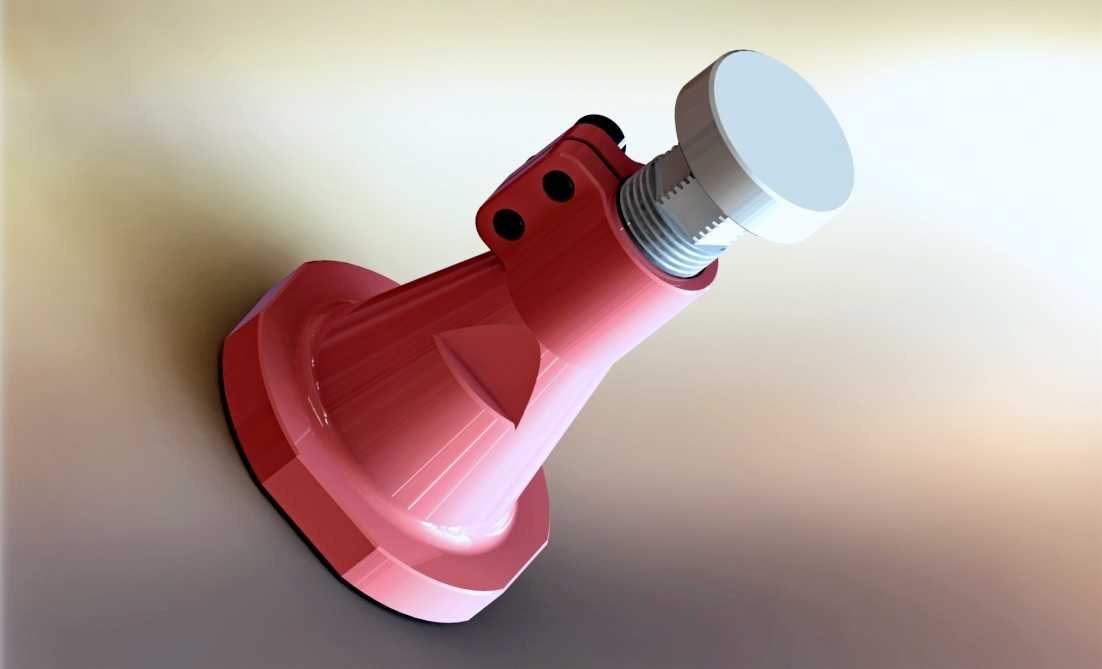

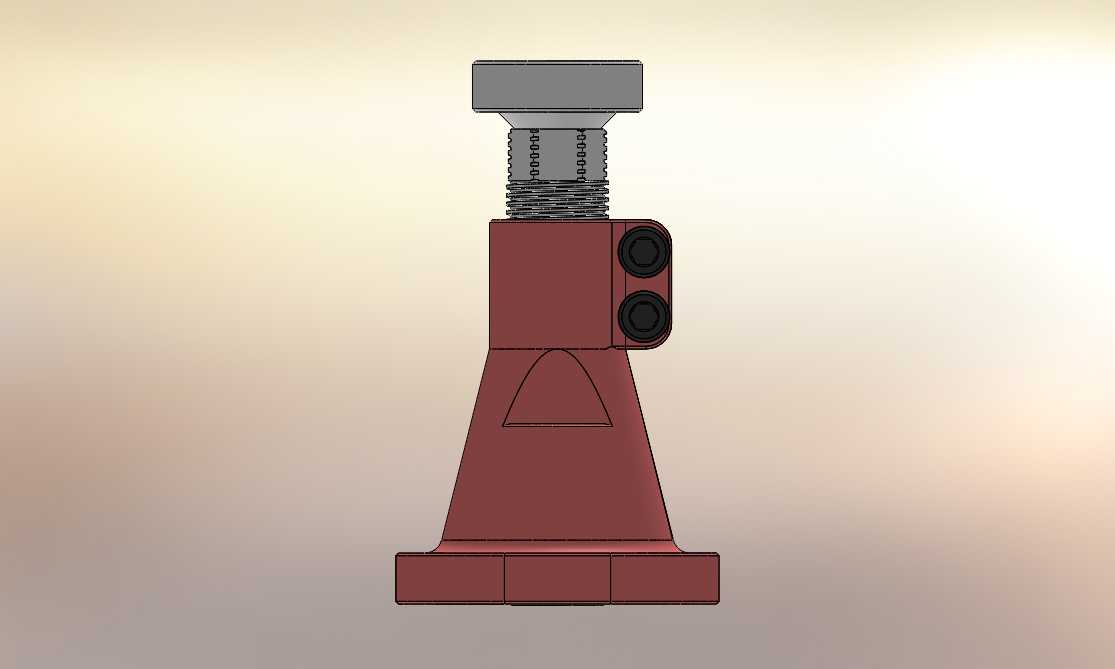

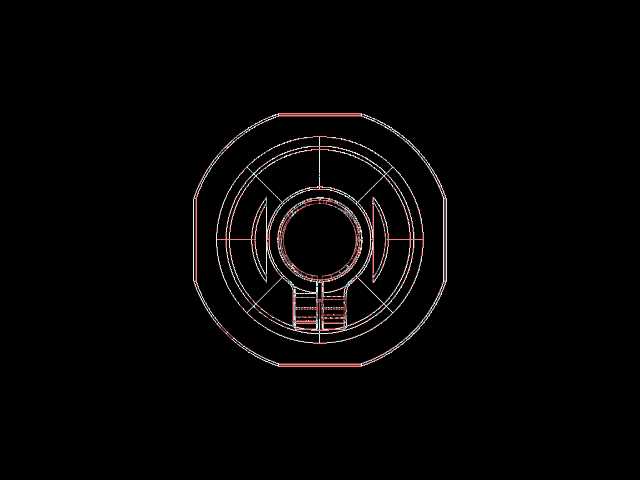

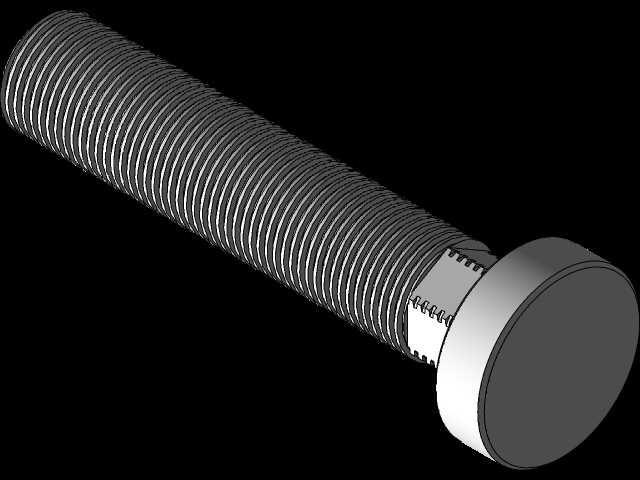

从结构设计逻辑来看，这款构件没有采用分体式的顶帽加螺杆结构，而是把顶部的承压圆台和螺杆做成了一体式结构，顶部承压面做了平整的磨削处理，表面粗糙度控制在Ra1.6以内，和被支撑工件接触的时候不会出现点接触压痕，也能避免顶紧后工件出现滑移偏位。主体的基座部分采用了上窄下宽的锥形扩径设计，底部是带切边的八边形法兰底座，底座的接地面积比上部螺杆段的横截面积大6倍以上，当顶紧力达到额定负载的时候，底座对下方支撑面的压应力能分散到安全范围内，不会压坏木质、铝质这类偏软的工装垫板，也能降低整个构件的重心，避免顶起高度较高的时候出现侧翻失稳。

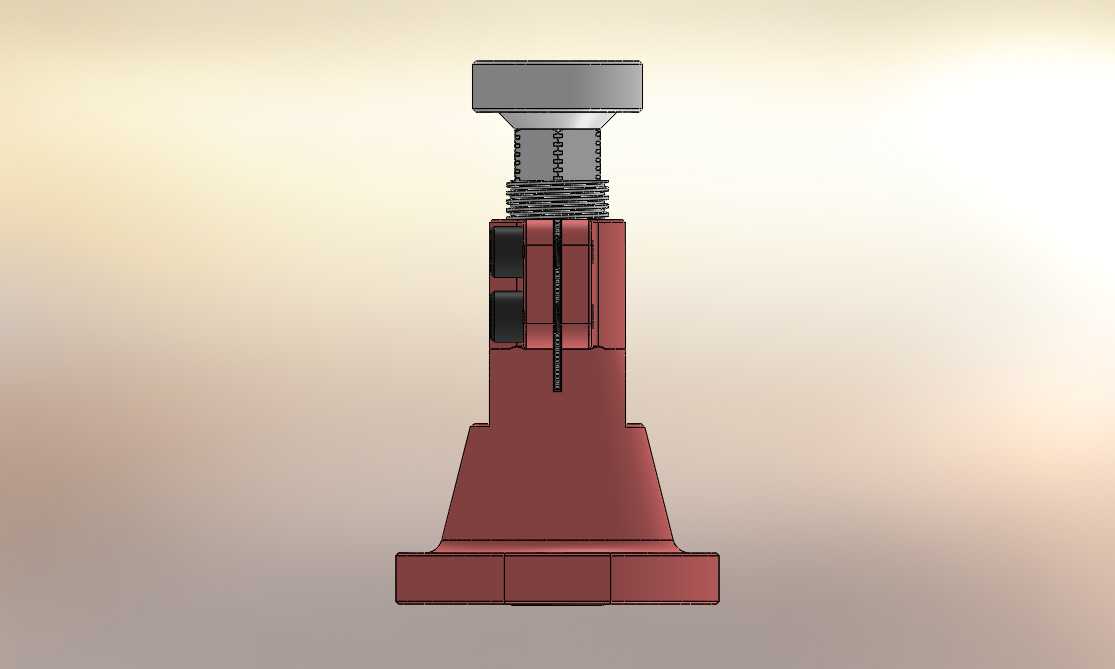

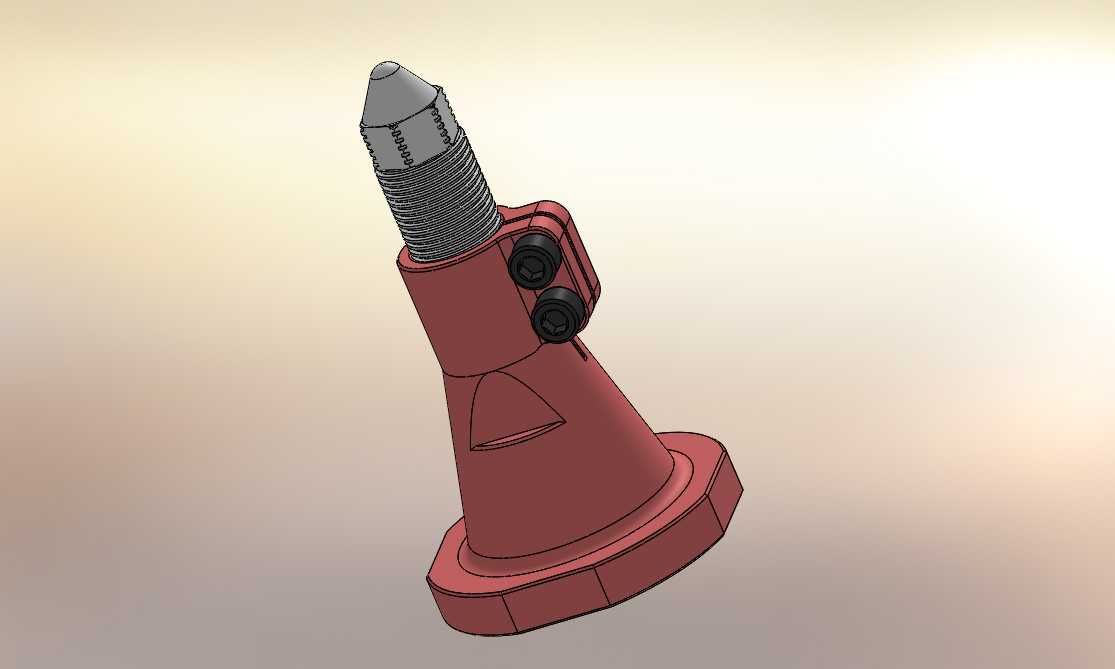

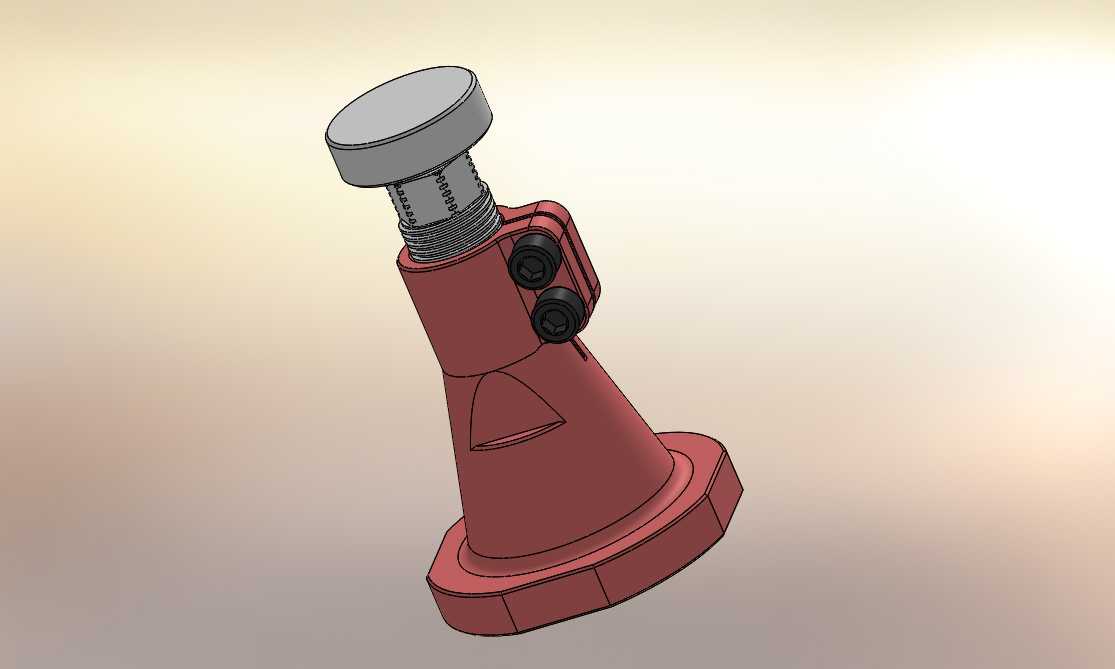

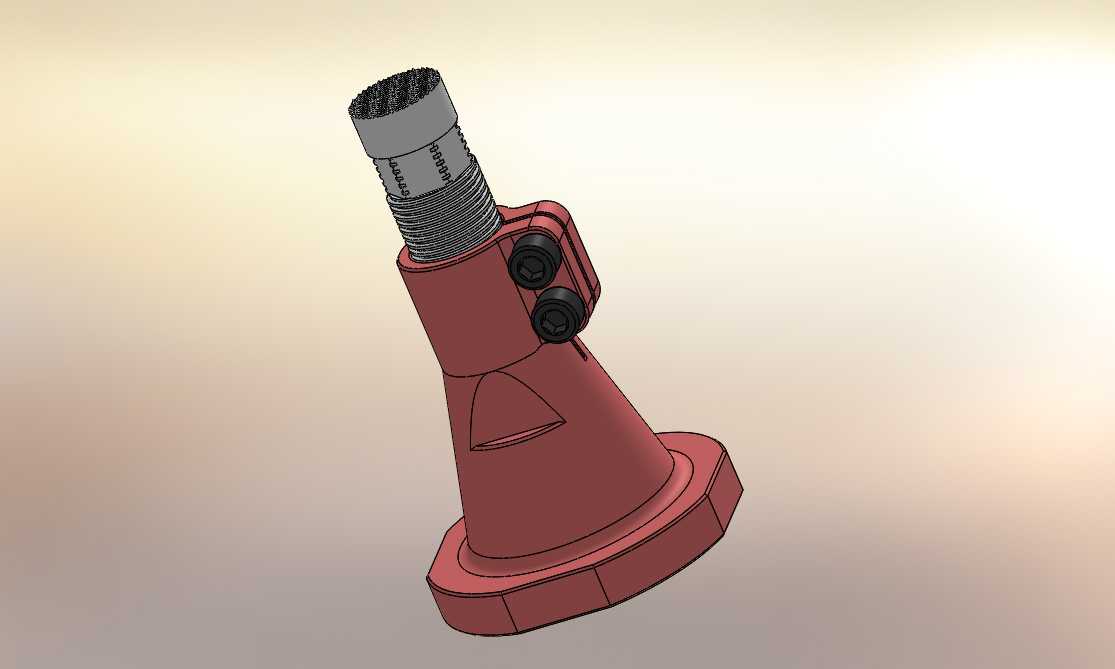

侧面设置的两个径向锁紧孔是这款构件的关键功能设计，当把顶杆调整到需要的支撑高度之后，可以在这两个孔内拧入锁紧螺钉，直接顶死内部的调节螺杆，避免在长时间承重的过程中，螺杆因为振动、负载微动出现回转松脱，导致支撑高度下降引发安全隐患。两个锁紧孔上下错开布置，锁紧的时候能形成两个不同高度的抱紧点，比单螺钉锁紧的防松效果提升一倍以上，哪怕是在有持续振动的冲压设备旁做临时支撑，也能保持支撑高度的稳定性。

从安装边界和尺寸适配的角度来说，这款顶紧螺钉的底座最大外径可以适配常见的工装平台T型槽间距，不需要额外做转接底座就能直接放置在平台上使用；顶部的承压台直径比螺杆外径大20%，如果被支撑的工件表面有较小的凹坑或者不平整，也能保证足够的接触面积，不需要额外加装垫块。螺杆的行程设计覆盖了重型装配中常见的高度差调整范围，在最低位的时候整体结构的刚性最强，适合大吨位的固定支撑；伸出到最大行程的时候，依然有足够的螺纹啮合长度，不会因为啮合牙数不足导致螺杆脱出。

在实际工程应用中，这类重型顶紧螺钉常用来替代小型千斤顶做设备安装时的水平度微调，比如大型减速机底座安装、重型机床床身调平、钢结构构件组对时的临时支撑，相比液压千斤顶，它没有密封件老化漏油的问题，不需要持续补压，长时间放置的支撑稳定性更好，而且整体体积更小，可以放进液压千斤顶塞不进去的狭窄支撑空间里。在工装夹具设计中，它也可以作为夹具体的辅助支撑点，在加工大型铸件、焊接件的时候，顶住工件的悬空薄弱部位，避免切削力或者焊接变形导致工件移位，梯形螺纹的微调精度可以达到0.1mm级别，完全能满足机加工时的定位精度要求。

建模的时候需要重点关注几个配合面的公差：梯形螺纹的中径公差要按照传动螺纹的7H/7e级来控制，保证调节的时候转动顺畅，没有卡滞，同时螺纹副的间隙不能过大，避免顶紧后出现轴向窜动；侧面锁紧孔的轴线要和螺杆轴线垂直，偏差不能超过0.05mm，否则锁紧螺钉顶紧的时候会出现偏载，把螺杆顶弯，影响后续的高度调节；底部安装面和顶部承压面的平行度要控制在0.03mm以内，保证顶紧的时候上下两个面的受力均匀，不会出现偏载导致的应力集中。整个构件的材质一般选用45号钢做调质处理，硬度达到HB220-250，既有足够的强度承受重载，也有不错的韧性，不会因为冲击负载出现脆断，表面做发黑处理就能满足车间日常使用的防锈需求，如果是在潮湿或者腐蚀环境下使用，也可以更换为不锈钢材质，适配不同的作业环境。
