三轴货运挂车承载骨架结构设计

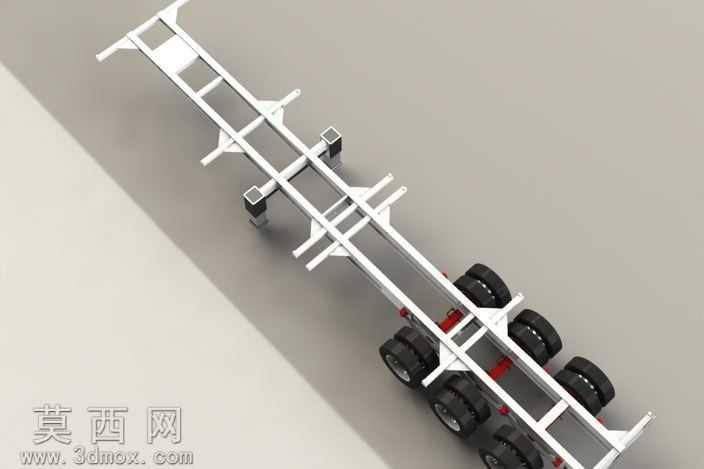

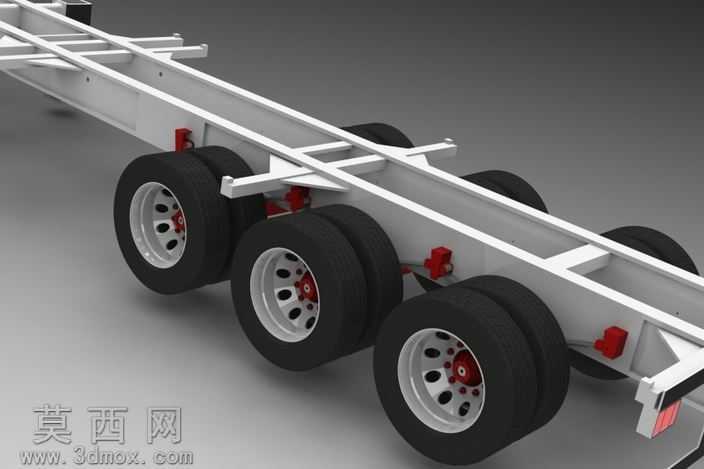

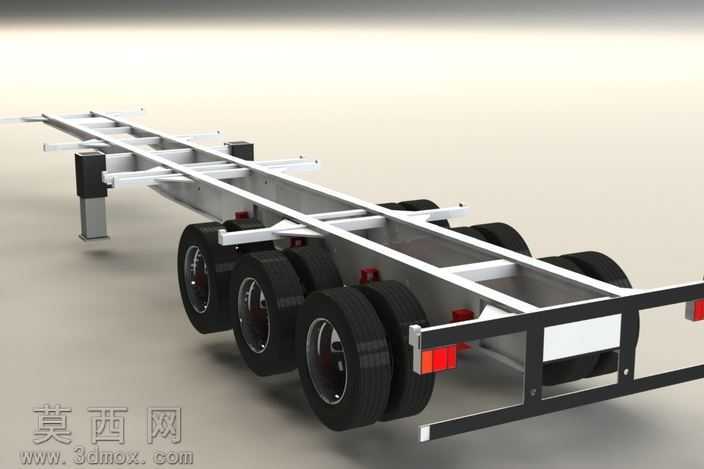

本作品为三轴货运挂车的承载骨架三维建模成果，建模过程严格遵循挂车底盘的实际工程设计逻辑，在三维软件中先完成基准坐标系搭建，以纵向主纵梁为核心定位基准，依次绘制横梁、边梁、支撑斜撑的二维截面草图，通过拉伸、布尔运算完成基础框架的实体建模，确保各梁体的连接位置完全匹配实际焊接装配的公差要求。建模过程中对主纵梁的变截面结构做了精细化处理，还原了重载区域的加厚设计，横梁与纵梁的连接部位做了倒角过渡处理，避免应力集中的结构缺陷，同时预留了车桥、悬挂、制动系统的安装定位孔位，所有孔位的位置度、孔径参数均参考行业通用的挂车装配标准设定。材质渲染阶段，主车架梁体采用哑光金属白的喷涂钢材材质，还原商用挂车车架的原厂漆面质感，轮胎部分采用高细节的橡胶材质，还原胎面的防滑纹理与胎侧的标识细节，轮毂采用亮面金属材质搭配红色的轮毂端盖，制动气室、悬挂连接件采用铸铁哑光材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果贴近真实挂车的视觉质感。结构设计上采用三轴并装的布局，每根车桥配备双轮胎配置，匹配重载货运的承载需求，车架上设置的多组斜向支撑结构用于分散行驶过程中的扭转应力，红色的悬挂限位部件、制动气室部件均按照实际装配位置精准排布，车架尾部预留了灯具、后防护装置的安装接口，整体框架的轴距、轮距参数均参考主流13米级货运挂车的骨架尺寸设定，可作为挂车结构教学、改装设计、零部件装配验证的参考三维模型，建模过程中所有零部件均做了参数化约束，可根据实际设计需求调整轴距、梁体截面尺寸等参数，快速衍生不同承载规格的挂车骨架方案。
