带锁紧调节结构杆式夹紧组件

项目分类:机械图纸 发布时间:2021-10-29 ID:348397
  • 带锁紧调节结构杆式夹紧组件
  • 带锁紧调节结构杆式夹紧组件

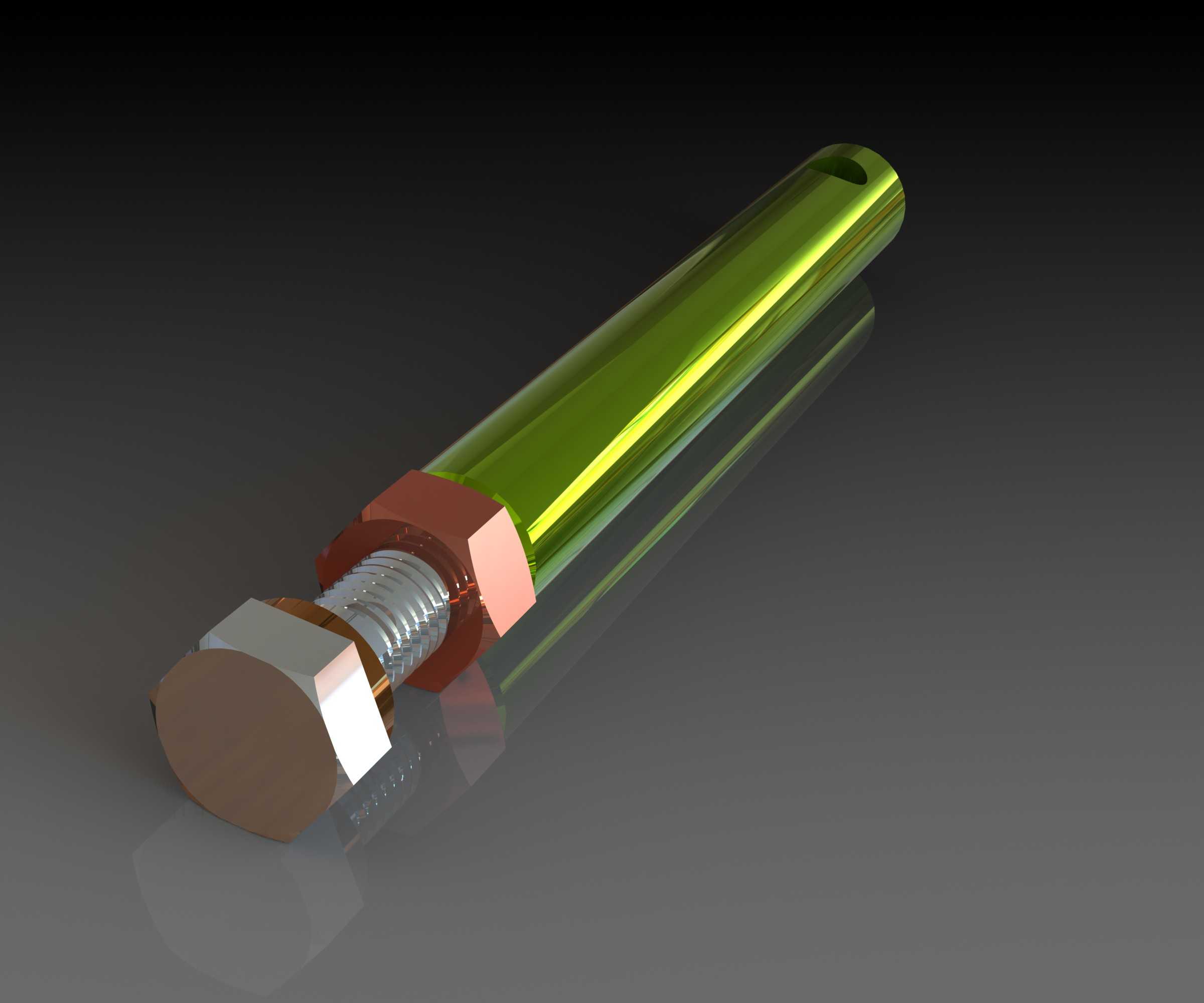

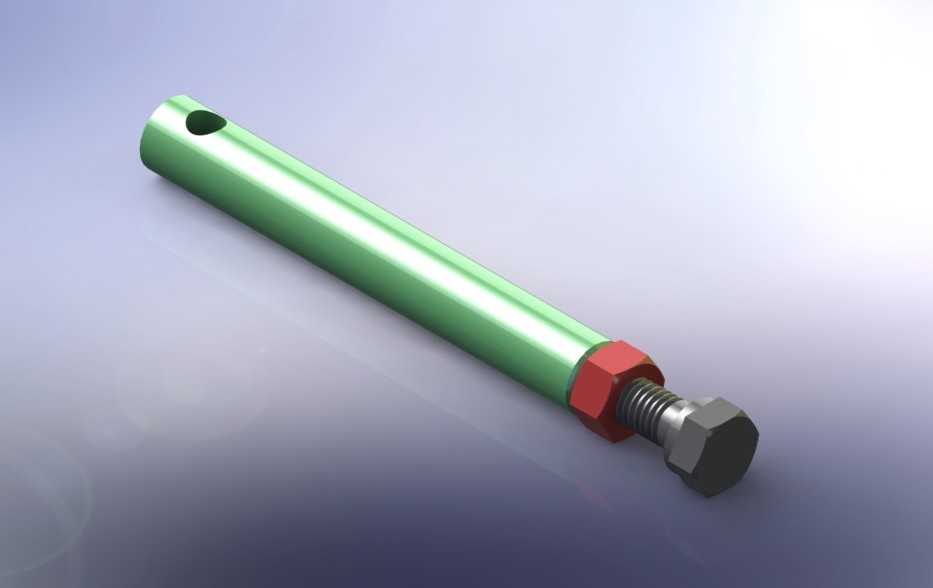

在工装夹具、小型非标设备的工位定位场景里,这类杆式夹紧组件的出镜率一直不低,很多需要快速调整夹持行程、频繁拆装工件的工位,都会用到这类结构来完成工件的压紧与位置锁定。从结构本身来看,主体是一根经过表面处理的长直圆杆,杆身一端加工有径向通孔,用来穿装销杆或者操作杆,方便手动转动或者拉动杆体调整位置,另一端加工有外螺纹段,配套六角螺母与红色锁紧挡圈,通过螺纹旋合的行程变化来调整夹紧的预紧力,挡圈的作用是在螺母旋紧到位后,抵住安装基座的端面,避免杆体在受轴向载荷时出现窜动,保证夹紧状态的稳定性。

设计这类结构的时候,首先要考虑的是安装边界的适配性,长杆的外径需要和安装基座上的导向孔做间隙配合,配合公差一般选H7/g6即可,既保证杆体可以顺畅滑动调整行程,又不会因为间隙过大出现夹持偏斜;杆端的螺纹长度要根据实际需要的夹紧行程来确定,通常要预留至少3到5个螺距的余量,避免螺母旋合到螺纹末端出现咬死或者锁不紧的情况。杆身的径向通孔位置要避开杆体与导向孔的配合段,防止通孔破坏配合面的圆柱度,导致杆体滑动卡滞,通孔的直径要适配常用的操作销直径,一般比销杆大0.2到0.5毫米,方便销杆快速穿入施力。

实际使用的时候,这类夹紧件常被用在焊接工装的工件压紧、小型装配线的工件定位、检具的位置锁定这类场景,相比传统的螺栓压紧结构,这种杆式结构的调整行程更长,不需要完全拧下螺母就可以快速松开工件,操作效率更高;杆身的表面处理一般采用镀硬铬或者阳极氧化,既可以提升表面硬度,耐磨抗刮,又能在车间多油污、多切削液的环境里避免锈蚀,延长使用寿命。锁紧螺母选用标准六角头结构,方便用普通扳手或者套筒快速施力,红色的锁紧挡圈一般采用45号钢调质处理,端面磨平,保证和安装基座接触的时候受力均匀,不会因为局部应力集中压伤基座表面。

从受力角度分析,这类夹紧件主要承受轴向的压紧载荷,杆体的材质一般选用45号钢调质处理,调质硬度控制在HB220到250之间,既保证足够的强度承受夹紧力,又不会因为硬度过高导致加工难度上升;螺纹段的加工要保证同轴度,和杆身的同轴度公差控制在0.05毫米以内,避免螺母旋紧的时候出现别劲的情况,导致夹紧力不均匀。杆端的倒角处理也很重要,外圆端和螺纹起始端都要做15度到30度的倒角,方便杆体穿入安装孔,也方便螺母顺利旋入螺纹段,不会刮伤安装孔或者螺纹牙型。

在安装布局的时候,要注意杆体的滑动行程范围内不能有其他结构干涉,尤其是径向通孔穿装操作杆之后,操作杆的回转半径内要预留足够的操作空间,方便操作人员手动扳动或者拉动杆体调整位置;锁紧挡圈的外径要比安装导向孔的直径大2到3毫米,保证挡圈可以稳定抵住基座端面,不会滑入孔内失去限位作用。这类结构的维护也比较简单,日常使用的时候定期在杆身和导向孔的配合面涂抹少量润滑脂,清理螺纹段附着的铁屑、油污,就可以保证长期顺畅使用,不会出现卡滞或者锈死的问题。很多小型非标设备的快速夹紧机构,都会基于这个基础结构做衍生,比如在杆端加装压头、调整挡圈的形式来适配不同的工件夹持需求,核心的杆体加螺纹锁紧的结构逻辑,经过了大量现场工况的验证,可靠性很有保障。
