工业设备用板式压紧夹紧构件结构设计

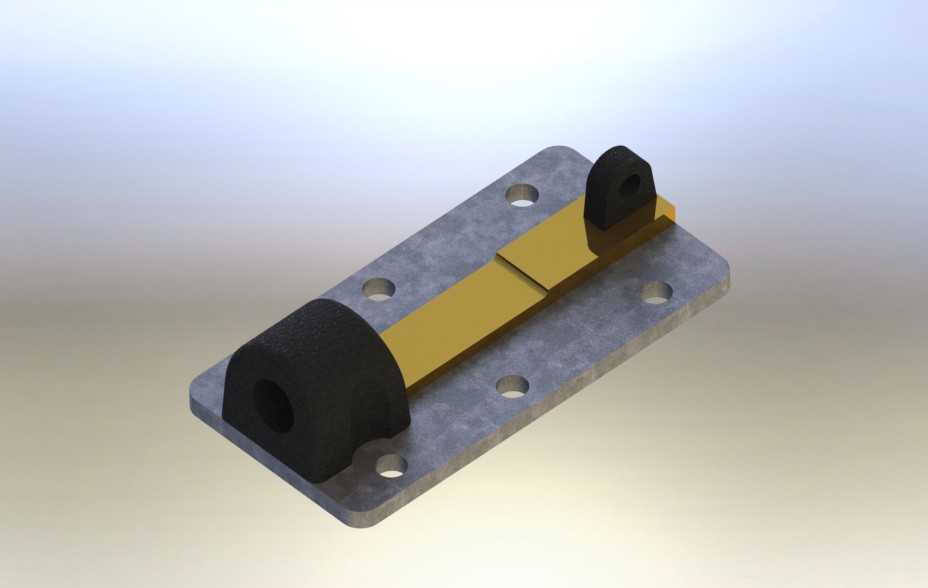

　　在各类工装夹具、自动化生产线定位工位、小型工件加工装夹场景中，这类板式夹紧构件是实现工件快速压紧、定位锁止的核心执行部件，区别于传统螺旋压紧、气动压紧结构，该构件采用纯机械限位式的结构逻辑，无需额外动力源即可实现稳定的夹紧动作，适配小载荷、高频次的工件装夹需求，在电子元器件组装工位、小型五金件铣削加工工装、检测设备定位台等场景中应用广泛。从结构组成来看，该构件以一块带多组安装孔的矩形金属底板作为承载基体，底板上的六个沉头安装孔呈对称分布，孔位间距按照标准工装安装孔距设计，可直接通过内六角螺栓固定在标准铝型材工作台、铸铁工装平台或者设备安装基座上，安装时无需额外加工适配孔位，底板的厚度经过载荷校核，

　　在承受150N以内的侧向压紧力时不会发生翘曲变形，底板表面做了喷砂氧化处理，既提升了表面耐磨性能，也避免长期使用过程中出现锈蚀问题。底板上方设置的两个黑色支撑座是整个构件的受力支撑点，两个支撑座采用对称式布局，座体上加工有同轴的通孔，用于穿装铰接销轴，支撑座的底部与底板采用过盈配合加定位销的连接方式，保证支撑座在承受反复的夹紧冲击力时不会出现移位，支撑座的材质选用耐磨工程塑料或者粉末冶金件，既降低了构件整体重量，也减少了铰接部位的磨损量，延长构件的整体使用寿命。穿装在两个支撑座之间的金色压条是直接接触工件的执行部分，压条采用扁平矩形截面设计，与工件接触的一面做了平面度处理，保证压紧时与工件表面完全贴合，

　　不会出现局部应力集中导致的工件压伤问题，压条的中部设置有铰接让位槽，可绕支撑座上的销轴实现小角度翻转，翻转角度控制在0到15度之间，既保证压合时的行程足够，也避免翻转角度过大导致的压条脱位。在实际设计过程中，该构件的尺寸边界经过多轮迭代优化，底板的长宽尺寸控制在适配多数小型工装的安装范围，整体安装后突出安装面的高度不超过40mm，不会对周边的其他工装部件、机械手运动路径造成干涉，压条的工作长度覆盖常见小型工件的压紧宽度，单次压紧动作可覆盖宽度在30mm以内的工件，若需适配更大尺寸的工件，仅需更换对应长度的压条即可，无需改动底板和支撑座的结构，具备较强的通用性。从功能特性来看，该夹紧构件的操作逻辑十分简便，扳动压条端部即可实现快速开合，夹紧时依靠压条与支撑座之间的过 center 结构实现自锁，无需额外的锁止部件即可保持稳定的压紧力，不会因为设备运行过程中的振动出现松脱问题，松开时仅需反向扳动压条即可解除压紧状态，单步操作耗时不超过1秒，能够大幅提升工件装夹的效率，适配流水线快节奏的生产需求。在结构设计的细节处理上，所有的棱角位置都做了R1到R2的圆角处理，避免操作过程中划伤操作人员，铰接销轴的端部设置有卡簧槽，安装卡簧后可防止销轴在反复转动过程中脱出，压条与工件接触的表面可根据实际使用需求粘贴聚氨酯防滑垫，进一步提升夹紧时的摩擦力，避免工件在加工过程中出现移位，同时也能防止硬质压条刮伤工件表面。

　　这类夹紧构件在设计时充分考虑了不同场景的适配性，安装孔位兼容公制和英制的标准安装尺寸，既可以用于新建工装的组装，也可以直接替换老旧设备上的同类型夹紧部件，无需对原有安装基座进行改造，降低了设备维护和升级的成本，构件整体的零件数量少，没有易损的弹性部件，长期使用过程中仅需定期在铰接位置涂抹少量润滑脂即可，维护成本极低。在三维建模过程中，该构件的所有配合面都按照实际加工公差进行了预留，铰接位置的配合公差选用H7/g6的间隙配合，既保证转动的灵活性，也不会出现过大的旷量，安装孔的位置度公差控制在0.1mm以内，保证安装时能够与基座上的孔位精准对齐，压条的平面度公差控制在0.05mm以内，保证压紧时的受力均匀。
