液压动力单元集成装配三维设计

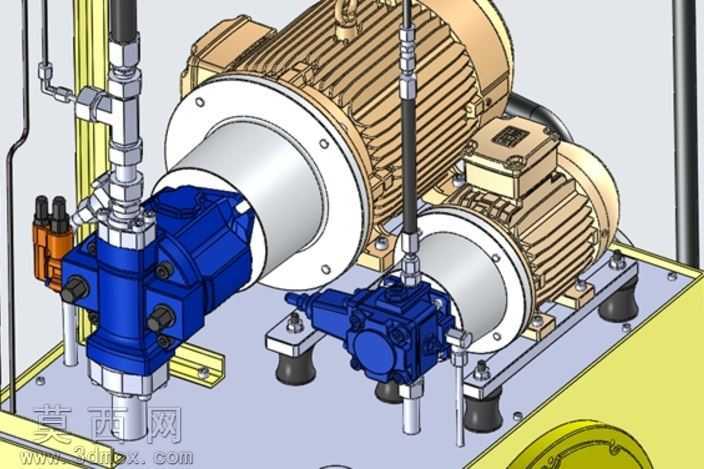

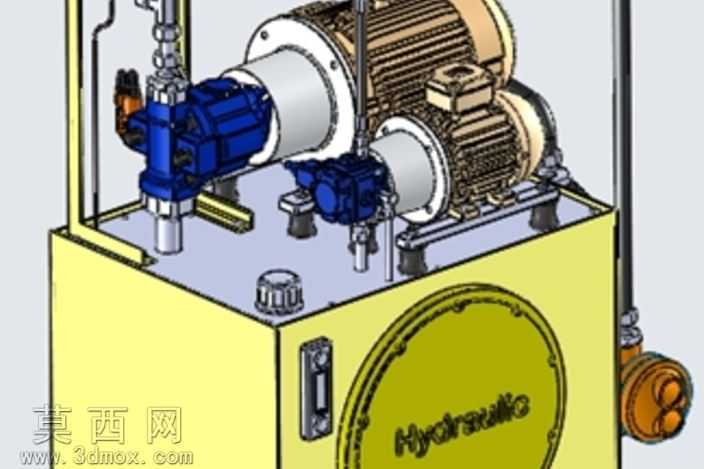

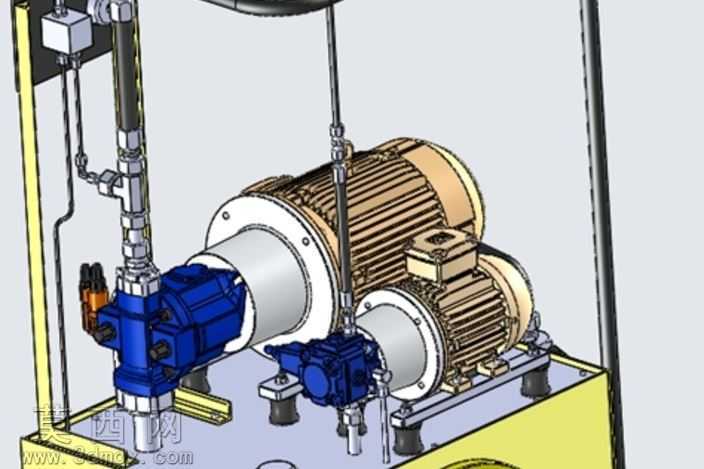

本作品为液压动力单元的集成化三维建模设计，整体采用自顶向下的装配设计思路完成搭建，完整还原了工业液压动力站的核心结构组成。建模过程中首先完成油箱底座的基准搭建，采用钣金特征构建油箱的箱体结构，对油箱顶面的安装平台做平面度基准约束，保证后续动力元件安装的定位精度。核心动力部分采用双电机驱动的泵组布局，分别对应不同排量的液压泵配置，建模时对电机的散热筋、接线盒、端盖定位止口等细节做了精细化特征还原，电机与安装底座之间添加了减震垫的实体结构，还原真实工况下的隔震安装设计。液压泵部分采用轴向柱塞泵与齿轮泵的组合配置，对泵体的进出油口、调压阀块、安装法兰的连接尺寸做了参数化约束，保证泵与电机轴的同轴度装配要求，避免出现干涉错位。管路系统部分硬管采用扫掠特征构建，严格按照真实布管走向完成管路排布，对管接头、铰接螺栓、高压球阀等管路附件做了标准化建模还原，管路与阀块、泵口的连接位置添加了密封结构的细节特征，同时对管路的固定管夹做了安装定位，还原真实布管的固定要求。阀组部分集成了压力控制阀、单向阀等控制元件，对阀块的油道做了简化示意同时保证外部安装尺寸的准确性，整体装配过程中全程做干涉检查，对电机、泵体、管路、油箱之间的装配间隙做了合理预留，所有标准件均采用机械设计标准参数构建，材质渲染上对电机外壳做铸铁哑光质感处理，泵体与阀块采用锻钢蓝漆质感，油箱采用明黄色工业漆质感，管路采用镀锌金属质感，不同材质的光影参数做了区分调整，让整体装配效果层次清晰，能够直观展示液压动力单元的布局逻辑与结构组成，可用于液压系统原理演示、装配教学、布局方案验证等场景。
