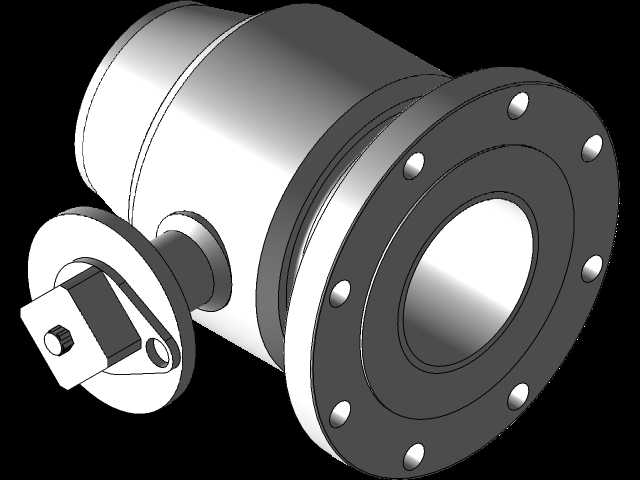

4英寸法兰焊接式全流量球阀结构设计

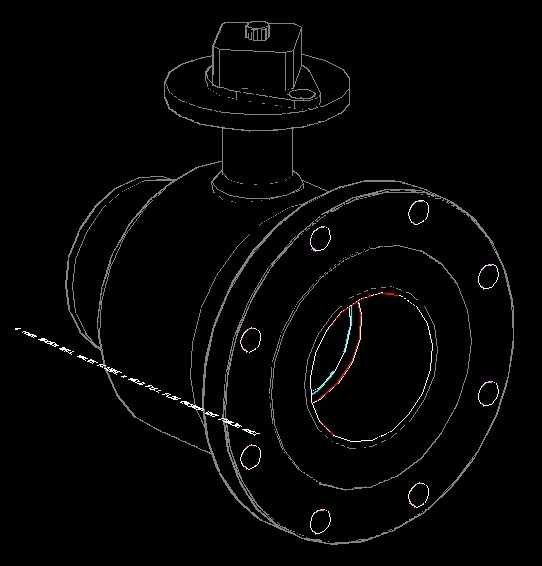

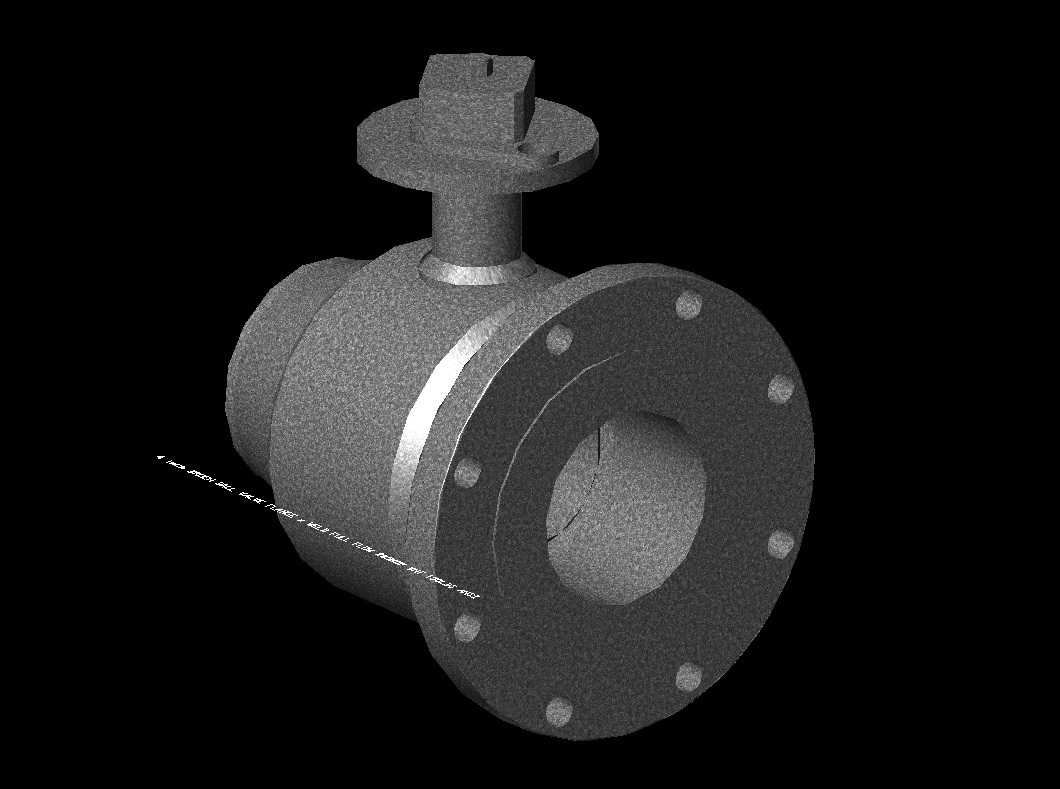

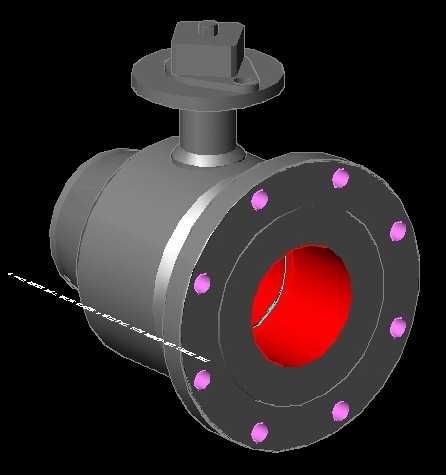

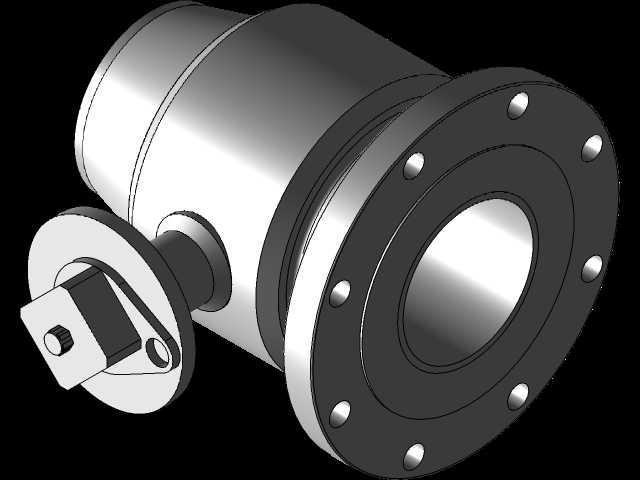

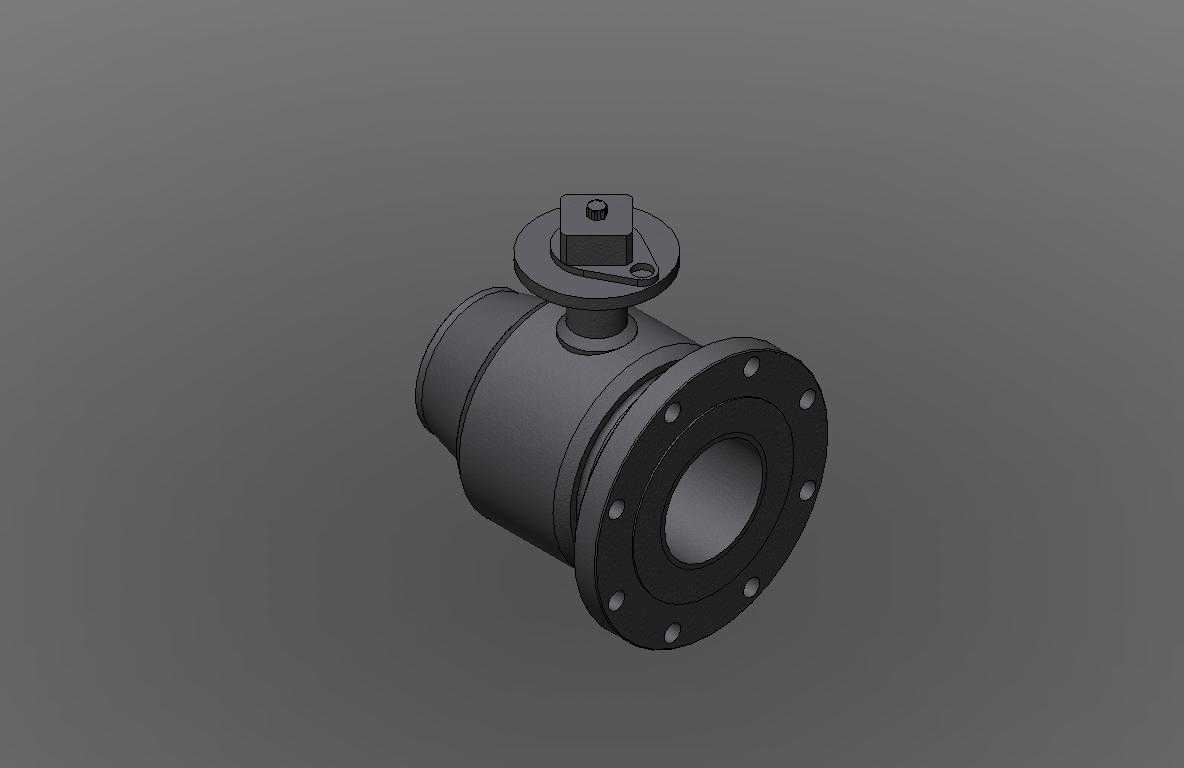

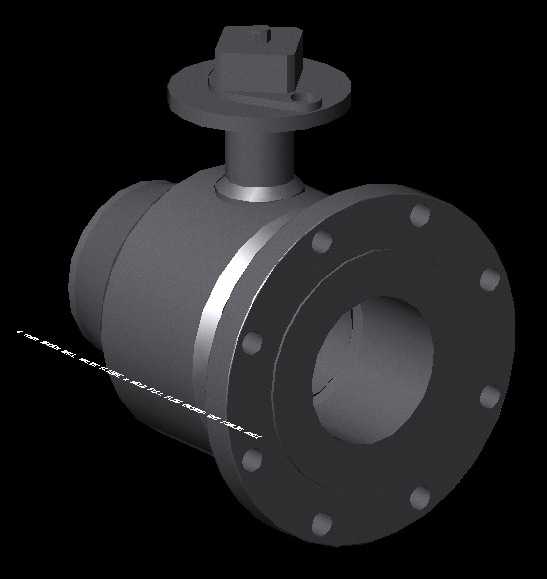

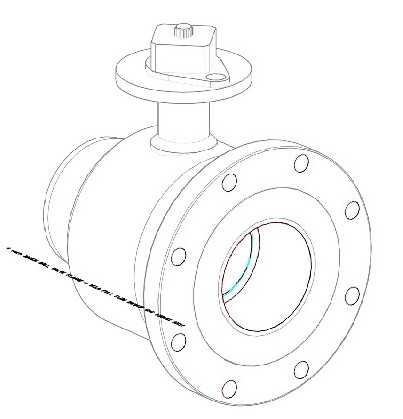

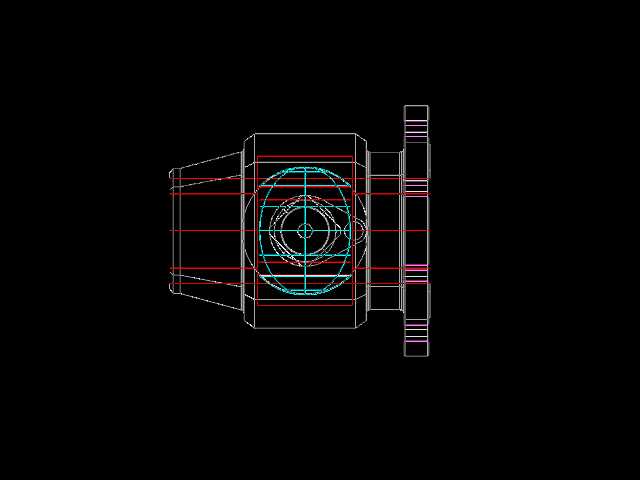

在市政供水干线、油气输送场站、化工介质输送管网这类对管路通流效率、连接密封性有高要求的场景里，法兰焊接组合连接的全流量球阀一直是管路截断控制的核心部件，这款4英寸规格的球阀，正是针对150磅级压力工况设计的截断类阀件，区别于常规缩径球阀，全流量的通径设计让管路内部没有额外的流阻台阶，介质通过时不会产生明显的压降，也不容易在阀腔内部积存杂质，尤其适合输送含微小固体颗粒的流体、高粘度介质或是需要定期通球扫线的长输管线场景。从结构设计逻辑来看，这款球阀采用了一侧法兰连接、一侧焊接连接的组合接口形式，这种设计并非随意搭配，而是充分考虑了现场安装的实际需求：法兰侧可以和带对应法兰的设备、阀组实现快速拆装，便于后期检修更换相邻部件，焊接侧则可以直接和同管径的无缝钢管进行对焊连接，相比双侧法兰的结构，焊接连接点不存在法兰密封垫老化泄漏的风险，长期运行的密封可靠性更高，尤其适合埋地敷设、不常拆卸的管段使用。阀体部分采用了一体式铸造后精加工的工艺路线，中法兰位置的螺栓孔均匀分布，安装时可以适配任意角度的法兰对位需求，阀座采用了软密封加背后弹性补偿的结构，在低压工况下也能保证零泄漏，同时阀球的表面做了硬化抛光处理，即使介质带有少量颗粒杂质，开关过程中也不会轻易划伤密封面，延长了阀件的整体使用寿命。顶部的阀杆采用了防飞出结构设计，即使阀腔内部出现异常升压，阀杆也不会被介质压力顶出造成外漏，阀杆和阀体之间的密封采用了多重填料组合，不需要频繁压紧填料压盖就能保证长期的外密封性能，顶部的驱动连接台采用了标准方头结构，可以直接适配手柄、蜗轮头、气动执行器或是电动执行器，不需要额外加工连接转接件，给现场的驱动选型留足了灵活度。从安装边界尺寸来看，这款球阀的结构长度严格遵循ANSI 150LB的对应标准，法兰端的螺栓孔分布圆直径、密封面凸台尺寸都和同压力等级的4英寸法兰完全匹配，焊接端的坡口尺寸按照常规压力管道的焊接标准设计，现场焊接时不需要额外加工坡口，直接和壁厚匹配的钢管对接即可。建模过程中对所有配合面都做了公差匹配设计，阀球和阀座的配合间隙控制在合理范围，既保证开关动作顺畅无卡涩，又不会因为间隙过大造成内漏，阀体内部的流道做了顺滑过渡处理，介质从焊接端进入后，顺着流道直接通过全通径的阀球，从法兰端流出，整个流道没有突兀的变径或者直角转折，流阻系数比同口径的缩径球阀低40%以上，在大流量输送场景下能显著降低管路的输送能耗。另外在细节设计上，阀体底部设置了排污堵头，在管线检修时可以打开堵头排空阀腔内部积存的介质和杂质，不需要把整个阀门从管线上拆下来，日常维护的便利性很高；顶部的填料压盖采用了带活节螺栓的结构，后期如果出现填料微漏，不需要拆卸驱动装置，直接均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低了现场运维的工作量。这类组合连接的球阀在实际工程中应用非常灵活，既可以用在厂区内部的工艺管线上，和泵出口、换热器进出口的法兰端对接，也可以用在室外长输管线的节点位置，焊接侧直接和管线焊接减少泄漏点，法兰侧预留检修接口，相比双侧焊接的球阀，后期更换或者维护时不需要切割整段管线，相比双侧法兰的球阀，又减少了一个潜在的法兰泄漏点，是兼顾安装可靠性和运维便利性的优化结构设计。
