内螺纹黄铜手动球阀结构设计

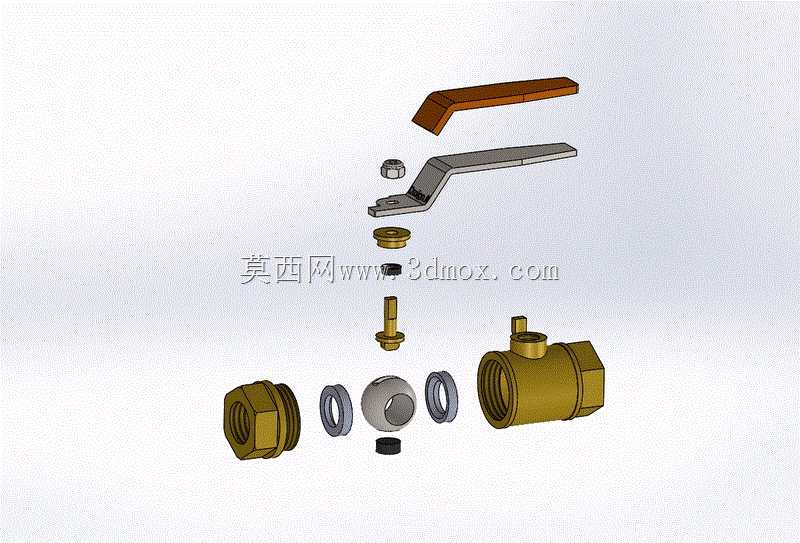

　　在民用给排水、小型液压回路、低压气动输送以及暖通空调管路系统中，这类内螺纹手动球阀是管路通断控制最常用的基础元件，相比闸阀、截止阀，它的启闭行程极短，只需要将手柄扳转90度即可完成全开或全关动作，操作便捷且流阻极小，全开状态下介质流通通道几乎与管路内径等径，不会产生明显的节流压降，非常适合需要频繁快速通断、对管路压损控制有要求的工况。这款球阀的核心启闭件为带通孔的球体，球体直径27.5毫米，通孔轴线与管路轴线重合时为全开状态，扳动手柄带动阀杆旋转90度后，球体通孔垂直于管路轴线，依靠球体与阀座密封面的紧密贴合实现截断，密封性能可靠，低压工况下基本可以实现零泄漏。从结构设计来看，整体采用黄铜作为主体材质，一方面黄铜的切削加工性能优异，

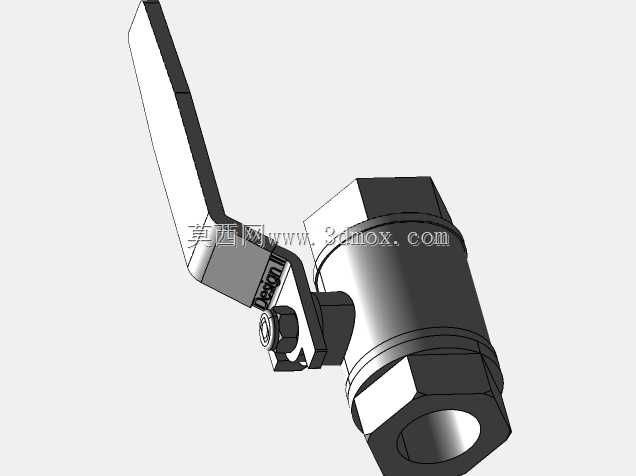

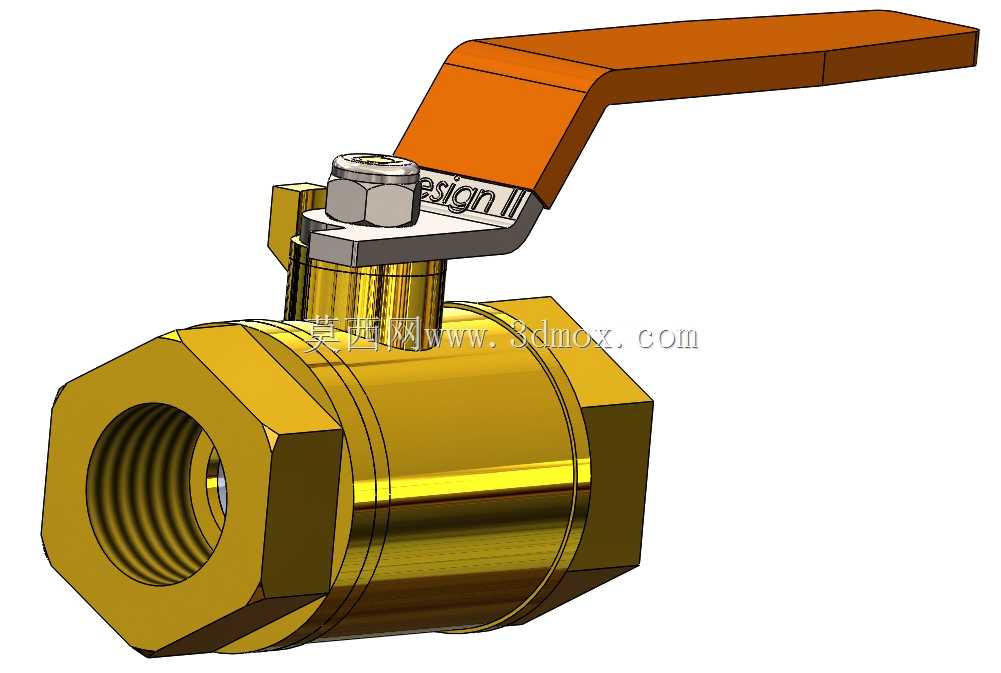

　　适合批量加工阀体、接头这类外形规整的零件，另一方面黄铜的抗锈蚀能力较强，在水、低压油气、非腐蚀性气体介质中长期使用不会出现严重锈蚀卡滞的问题，同时黄铜材质的自重较轻，安装在薄壁小管径管路上不会给管路带来过大的附加载荷。阀体采用六角外形设计，并非随意选择的造型，六角结构刚好适配普通活动扳手、开口扳手的夹持尺寸，现场安装时不需要专用工装，直接用常规管路安装工具就能完成拧紧操作，两端的内螺纹接口符合常规管螺纹标准，可以直接和同规格的外螺纹管路、接头直接连接，不需要额外加工转换接头，大幅降低现场安装的适配成本。上部的手柄采用弯折式长杠杆结构，力臂长度经过核算，普通人手施加很小的作用力就能带动阀杆克服密封件的摩擦力完成启闭，

　　手柄表面做了防滑的弯折造型，即使手上沾有油污、水渍也不容易打滑，手柄与阀杆的连接采用扁方定位加螺母锁紧的结构，长期使用不会出现手柄空转、打滑的问题，阀杆部位设置了多层密封填料，即使在带压状态下操作，也不会出现介质从阀杆处外漏的情况。在安装边界上，这款球阀的整体轴向尺寸紧凑，两端内螺纹的同轴度公差控制在合理范围内，安装时不需要额外预留过大的操作空间，只需要预留出手柄扳转90度所需的侧向空间即可，不管是明装的民用管路，还是设备内部排布紧凑的液压、气动阀组，都能顺利安装适配。日常使用中，这类球阀不需要频繁维护，只要避免在超过额定压力、温度的工况下使用，避免用硬物敲击阀体，基本可以实现长期免维护运行，在小型液压站的控制回路、家用自来水支路、

　　空压机输气管路、小型设备的冷却水管路中都有非常广泛的应用。建模过程中对球体与阀座的配合间隙、阀杆与阀体的同轴度、螺纹接口的尺寸公差都做了严格的参数化设定，完全符合实际加工的尺寸要求，可以直接用于相关产品的结构参考、管路系统的装配模拟以及教学演示场景。
