科幻旋翼穿梭飞行器结构设计方案

这款旋翼式穿梭飞行器的结构设计，最初的切入点是兼顾低空复杂地形穿行与短距垂直起降的需求，区别于常规固定翼飞行器对长跑道的依赖，也不同于普通多旋翼无人机的载荷局限，整体布局围绕狭小空间内的机动灵活性做了多轮结构迭代。从实际应用场景来看，这类结构可覆盖山地林区的应急巡检、复杂建筑集群的低空勘测、特殊场景下的快速投送等工况，不需要专用起降场地，在峡谷、楼宇间隙等净空条件有限的区域，能够凭借紧凑的机身轮廓完成常规飞行器无法实现的穿行作业。

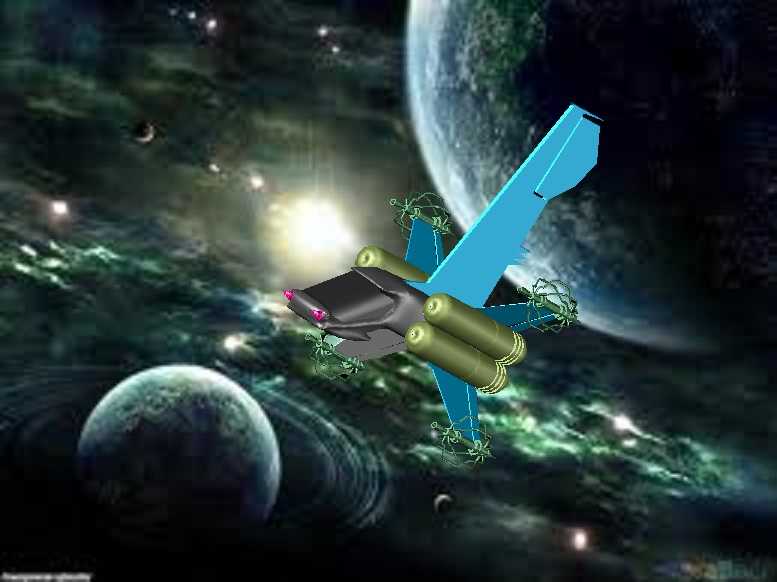

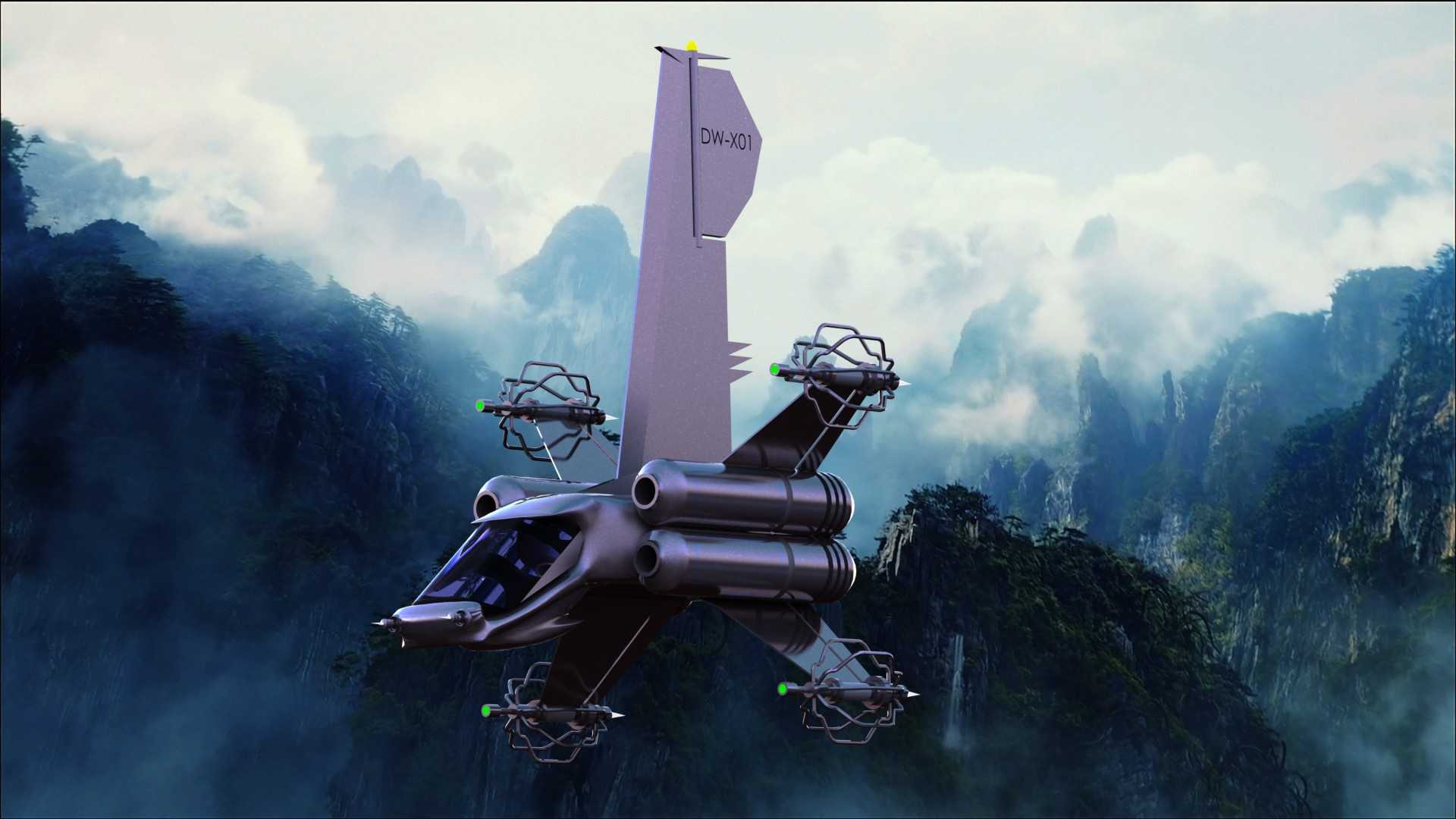

机身主体采用了窄体长轴的流线型布局，纵向截面做了收腰处理，最大宽度控制在1.2米范围内，整机含旋翼护圈的总长度约3.8米，垂尾顶端到机身底部的高度为2.1米，安装停放时的最小占地边界仅需4米见方的平整区域，不需要额外的固定系留结构，依靠三点式起落架即可在硬化地面、平整岩土面稳定停放。动力单元采用四组涵道旋翼搭配尾部双推进喷管的组合结构，四组旋翼分别布置在机身前后段的两侧延伸支架上，每个旋翼外侧都加装了一体化防护圈，避免穿行过程中旋翼剐蹭岩壁、建筑构件等障碍物，防护圈与支架采用一体注塑加金属嵌件的结构形式，抗冲击载荷能力达到常规旋翼支架的2.3倍，在发生低速碰撞时不会出现旋翼断裂、支架脱落的失效问题。

尾部的垂尾采用后掠式切尖设计，垂尾根部与机身尾段的承力框架直接连接，内部集成了航向控制的舵机安装位，垂尾侧面预留了传感器、标识灯的安装接口，不需要额外打孔破坏结构强度。机身中部的乘员舱采用整体式透明座舱盖设计，座舱内部的操作位布局按照单人驾驶加1名乘员的空间做了预留，座舱下方的承力地板集成了设备安装导轨，可根据不同作业需求挂载勘测模块、应急物资舱、信号中继设备等不同载荷，载荷接口采用快拆式设计，更换不同功能模块的操作时间不超过5分钟，不需要借助专用吊装设备，两名操作人员即可完成载荷换装。

设计过程中针对低空穿行的碰撞风险做了专门的结构冗余设计，机身前部的机头段采用了渐进式吸能结构，在发生正面低速碰撞时，机头段的蜂窝吸能层可通过逐级溃缩吸收70%以上的冲击能量，不会波及中部的乘员舱与核心动力舱。机身两侧的主承力梁采用7075铝合金一体铣削成型，梁体截面做了变厚度优化，在旋翼安装点、发动机吊挂点等载荷集中区域加厚到8毫米，非承载区域的壁厚控制在3毫米，在保证结构强度满足3g过载工况要求的前提下，整机结构重量比同尺寸常规布局飞行器轻18%左右。

动力系统的安装布局做了重心匹配优化，两台主推进发动机对称布置在机身后段的上部两侧，发动机轴线与机身纵轴保持2度的下倾角，在提供向前推力的同时可产生部分升力分量，降低旋翼系统在高速巡航时的载荷压力。四组旋翼的驱动电机分别安装在四个延伸支架的根部，通过传动轴将动力传递到旋翼端，这种布局将电机等较重的部件集中在机身重心附近，减少了支架末端的重量，降低了机动飞行时的转动惯量，让飞行器的转向、侧移响应速度提升了30%左右，更适合在狭窄空间内做快速机动动作。

从气动设计的角度，机身表面的所有凸起部件都做了流线化修型，旋翼支架与机身连接的位置做了翼型过渡处理，减少飞行过程中的紊流干扰，垂尾与平尾的操纵面做了缝隙密封处理，降低低速飞行时的操纵阻力。整机的重心控制在旋翼升力合力点前方50毫米的位置，这种重心布局在巡航状态下可保持自然的低头力矩，不需要旋翼系统额外提供俯仰配平力，进一步降低了动力系统的能耗，延长了续航时间。

在维护性设计上，机身侧面的所有维护口盖都采用快卸式锁扣，不需要专用工具即可打开，日常检查旋翼传动机构、发动机油路、航电线路等部件时，操作人员站在地面即可完成所有常规检查操作，不需要登高设备。机身底部的起落架采用弹性阻尼结构，在硬着陆时可吸收大部分冲击载荷，避免冲击直接传递到机身承力结构，起落架的磨损件采用标准化接口设计，出现损坏时可快速更换，不需要对机身结构做二次加工。
