木门配套合页安装基座结构设计

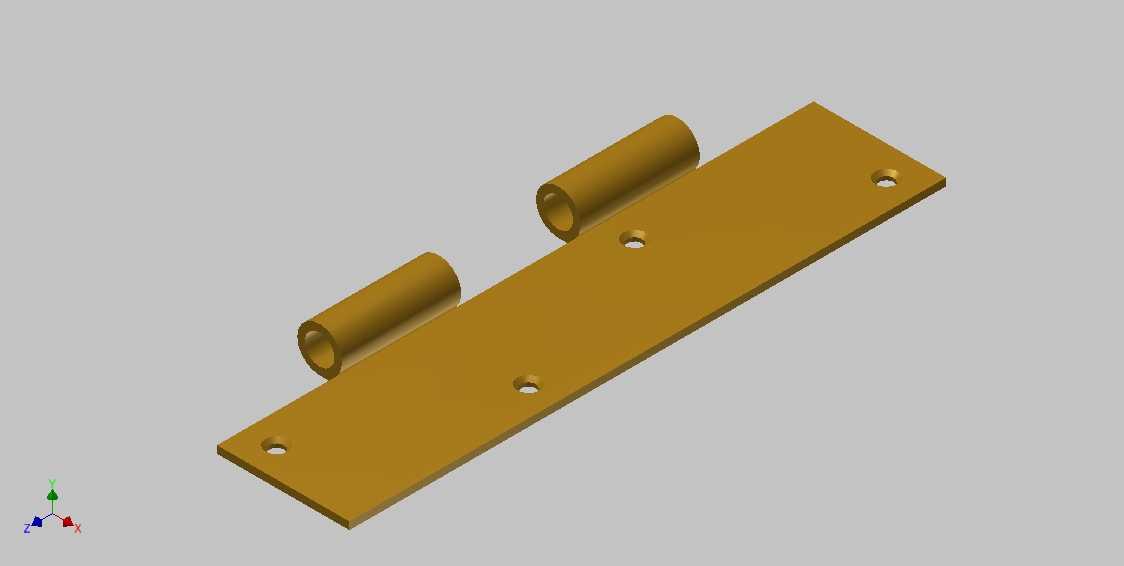

在民用建筑、商用空间的室内门装配场景中，带框木门的铰接连接部件是保障门扇开合顺畅、长期使用无下垂变形的核心结构件，本次呈现的是木门铰接组件中的固定基座部分，也就是常说的合页页片安装基体。日常现场安装作业里，不少施工人员会遇到合页固定不牢、门扇开合异响、长期使用后页片偏移的问题，本质上是基座的结构设计、安装孔位排布没有匹配木门框的型材受力特性，没有兼顾木材的握钉力边界与金属件的抗形变能力。从实际使用场景来看，这类基座直接嵌装在木门框的侧边预开槽内，与门扇侧的铰接筒配合形成完整的转动副，日常门扇反复开合过程中，基座需要承受门扇的竖向重力载荷、开合过程中的横向剪切力，还要抵消开关门瞬间的冲击载荷，所以结构设计上首先要保证自身的刚性足够，不会在长期交变载荷下出现弯折变形。设计思路上，首先确定基座的主体为长条板式结构，长度方向完全覆盖合页两个铰接筒的安装跨度，避免两个铰接点距离过近导致门扇转动时出现翘曲；板身的厚度选取上，要匹配木门框侧边的常规开槽深度，既不能过厚突出框面影响门扇闭合缝隙，也不能过薄导致拧入安装螺丝后板身出现形变。板身上的安装孔位采用沉头孔设计，一共设置四个安装固定点，沿板身长度方向均匀排布，两端的孔位距离板端预留足够的安全距离，避免螺丝拧入时造成木材端部开裂；中间的两个孔位对应两个铰接筒的正下方位置，让铰接位置的受力直接通过螺丝传递到木门框的实体木材部分，减少板身的受力弯矩。两个铰接筒与板身采用一体化成型结构，筒身的内径尺寸匹配标准合页的铰接销轴直径，筒身的长度设置上，上下两个筒段之间预留足够的间隙，用来容纳门扇侧的铰接筒段，保证转动时不会出现轴向卡滞；筒身与板身的连接位置做了圆弧过渡处理，避免应力集中导致长期受力后连接处出现断裂。从安装边界来看，板身的宽度尺寸控制在常规木门框侧边的可用宽度范围内，安装后板身的侧边与门框侧边齐平，不会突出影响门套的装配；沉头孔的深度刚好容纳沉头螺丝的头部，安装后螺丝头不会高出板身表面，避免与门扇侧的合页部分出现摩擦。实际选型适配时，这类基座可以适配厚度40mm到45mm的常规室内实木门、实木复合门，对应的门扇重量在30kg到50kg区间，完全满足普通家用、办公场所室内门的使用载荷要求。结构建模过程中，需要重点校验几个关键尺寸：一是铰接筒的同轴度，两个筒段的内孔轴线必须完全重合，偏差控制在0.1mm以内，否则穿入销轴后会出现转动卡滞，开关门阻力过大；二是安装孔的位置度，四个孔位的中心距要与门框上预钻孔的位置完全匹配，避免现场安装时需要重新扩孔，破坏木材的握钉力；三是板身的平面度，整个安装板面的平面度公差控制在0.2mm以内，保证安装后板身与门框开槽面完全贴合，不会出现局部悬空导致拧紧螺丝后板身变形。另外在细节处理上，板身的所有棱边都做了小倒角处理，避免安装过程中锋利的边角划伤施工人员，也不会在木材表面造成压痕；铰接筒的端部也做了倒角导向，方便现场装配时快速穿入铰接销轴，提升安装效率。从长期使用的可靠性角度考虑，这种一体化板式结构的基座，相比拼接式的合页结构，减少了连接松动的风险，所有受力直接通过板身传递到固定螺丝，再分散到门框的木材结构中，载荷传递路径更短，抗疲劳性能更好，在日均开合10次的使用频率下，能够保证十年以上的使用寿命不会出现结构失效。现场安装作业时，只需要在木门框侧边对应位置开出与板身尺寸匹配的浅槽，将基座嵌入槽内，拧入四个沉头木螺丝完成固定，再将门扇侧的铰接筒与基座上的筒段对齐，穿入铰接销轴就可以完成整个合页的装配，不需要额外的调整垫片，对施工人员的技术要求更低，适配批量装修场景下的快速装配需求。
