带框架木门配套合页安装基座结构件

日常民用与商用室内装饰工程里，带框架木门的安装可靠性，很大程度上取决于配套五金连接件的结构合理性，这个合页安装基座就是整套木门铰链系统里直接承载门扇重量、传递开合载荷的核心零件。从实际应用场景来看，这类零件普遍用在实木复合门、实木框架门的侧边安装位，一头通过紧固件固定在门框的预装槽位里，另一头的卷管结构和门扇侧的合页轴套配合，穿入合页销轴后就能实现门扇的顺畅开合，不管是住宅室内装修、办公空间隔断门安装还是酒店客房木门装配，都能看到这类结构件的身影，它的结构精度直接决定了木门安装后的门缝均匀度、开合阻尼手感以及长期使用的下垂量控制效果。

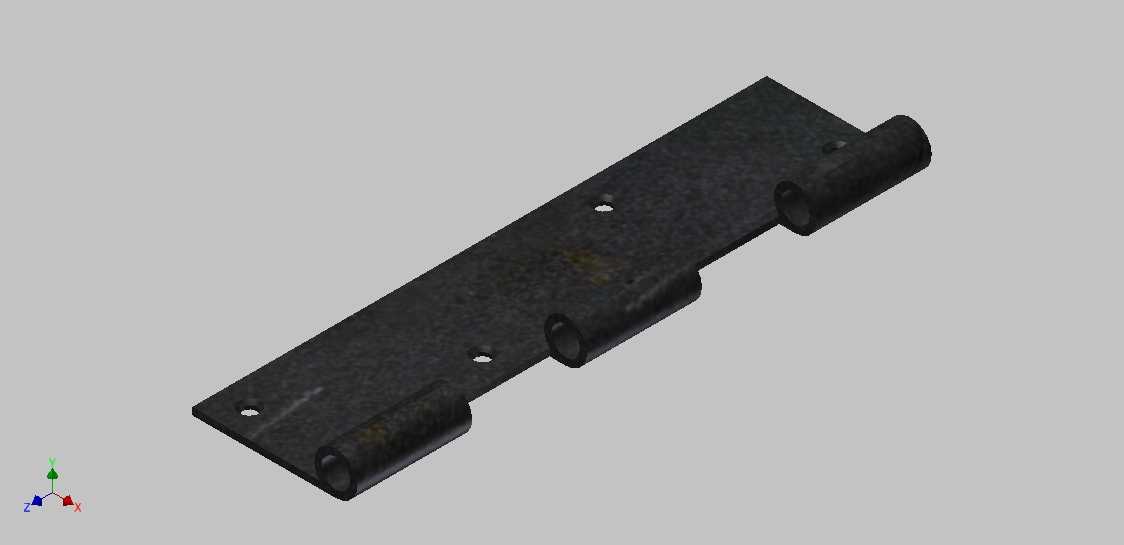

从功能特性上看，这个零件采用长条形平板加三个同轴卷管的结构设计，平板本体上预留了三个沉头安装孔，安装时螺丝可以完全沉入孔位，不会出现凸起干涉门扇闭合的问题，三个卷管沿平板长度方向等距排布，相比传统两个卷管的合页基座，受力点分布更均匀，门扇重量不会集中在单个卷管位置，长期使用不容易出现卷管变形、门扇下坠蹭地面的问题。卷管的内径尺寸是按照通用合页销轴的标准公差做的匹配设计，间隙控制在合理范围，既不会因为间隙太小出现销轴卡滞、开合异响，也不会因为间隙过大导致门扇晃动、密封性能下降。零件的平板边缘做了轻微的倒角处理，安装时不会划伤施工人员的手部，也不会在门框预装槽里出现卡滞，装配效率更高。

设计思路上，这个零件完全围绕木门安装的实际工况做优化，首先是平板的长度尺寸，刚好匹配常规40mm厚度门框的侧边安装位宽度，不会因为尺寸过长突出门框表面，也不会因为尺寸过短导致固定点不足、连接强度不够。三个安装孔的孔位间距是按照常用木门的安装受力点计算确定的，上下两个孔分别靠近平板的两端，中间孔位于两个卷管的间隔位置，螺丝锁紧后平板能完全贴实在门框的木质基材上，不会出现局部翘起、受力不均的问题。卷管的成型工艺采用的是板材卷圆工艺，相比铸造件结构密度更高，抗冲击性能更好，卷管的接缝位置做了压合处理，没有明显的凸起毛刺，销轴穿入时不会出现卡涩。零件的整体厚度是按照常规室内门30-50kg的承重要求选定的，材料选用冷轧钢冲压成型，表面做发黑防锈处理，在室内干燥环境下长期使用不会出现锈蚀流黄水的问题，不会污染门框的漆面。

从安装边界来看，这个基座的平板宽度控制在22mm，刚好能嵌入门框侧边预先铣出的安装槽内，安装后平板表面和门框侧边表面齐平，合页装配后不会出现突出的台阶，门扇闭合时间隙均匀。卷管的外伸高度是按照门扇和门框之间3mm的标准安装间隙设计的，装配后卷管不会蹭到门框或者门扇的侧边，开合过程全程无干涉。三个安装孔的沉头深度刚好匹配常用的沉头木螺丝头部尺寸，螺丝锁紧后头部完全低于平板表面0.2mm左右，不会和合页的活动部件产生摩擦。卷管的同轴度公差控制在0.1mm以内，三个卷管穿入销轴后不会出现别劲的情况，门扇开合的全程阻尼均匀，不会出现某一段角度卡滞的问题。在实际选型使用时，需要注意这个基座适配的是对应尺寸的同系列合页轴套，销轴直径要和卷管内径匹配，安装时要保证三个安装孔的位置和门框上的预钻孔对齐，螺丝锁紧时要对角逐步拧紧，避免平板出现翘曲变形，影响后续的开合精度。这类结构件虽然看起来只是简单的冲压件，但每一个尺寸细节都是围绕木门安装的实际工况打磨出来的，小到倒角的角度、沉头孔的深度，大到卷管的间距、平板的长度，都直接影响最终的安装效果和使用寿命，在做木门三维建模或者五金配套选型时，这类零件的结构细节是需要重点核对的部分，一旦尺寸出现偏差，现场安装时就会出现门缝不均、开合异响、门扇下垂等一系列问题，影响整套木门的使用体验。
