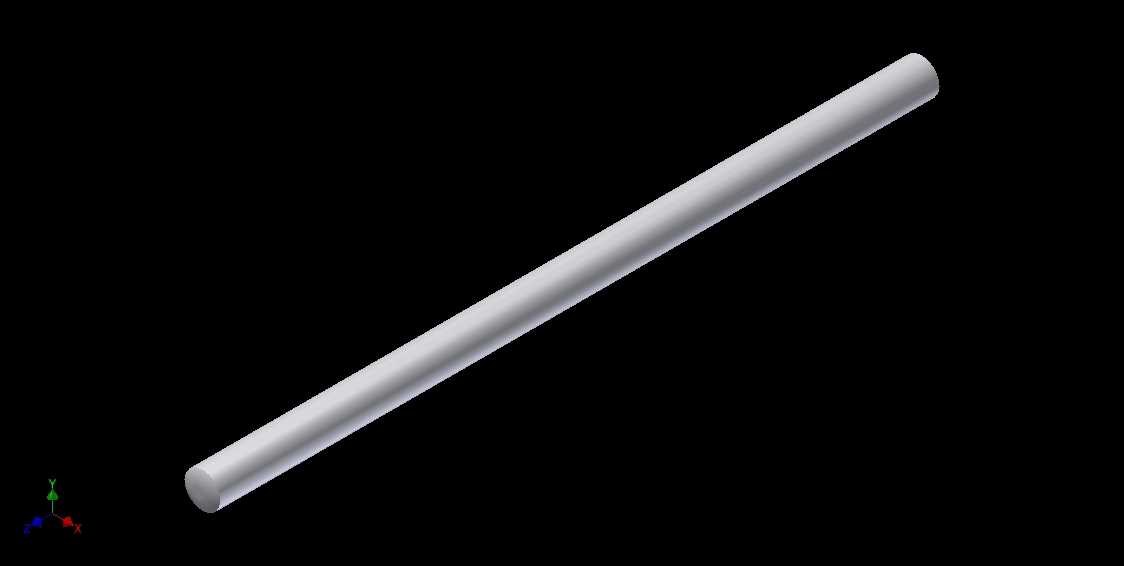

木门配套圆柱型框架连接杆结构

在室内套装木门的装配体系中，这类圆柱型杆件属于带框架木门的核心配套连接构件，主要承担框架边梃与横向衬档之间的定位衔接作用，日常家装场景里，实木复合门、原木门的框架组装环节都会用到这类杆件，部分定制隐形门、格栅门的内部支撑结构也会采用同类型杆件做受力传导。从实际装配的工况来看，这类杆件需要适配木门框架的预装孔位，安装时要嵌入预先铣削好的圆柱孔内，两端分别对接相邻的框架型材，避免框架在长期使用过程中出现拼接位错位、门扇变形翘曲的问题，尤其是宽度超过900mm的大尺寸室内门，框架内部的横向连接杆件数量会相应增加，用来抵消木材本身的内应力变化，降低温湿度波动带来的框架形变概率。做这个结构的三维建模时，首先要考虑的是杆件的同轴度公差，整个杆身的圆柱度误差需要控制在0.1mm以内，不然插入预装孔的时候会出现卡滞，或者装配后存在旷量，时间长了连接位容易出现异响。杆身的两端做了微小的倒角处理，不是尖锐的直角边，这个细节设计是为了装配时能快速导向入孔，不需要反复对位调整，现场安装的工人能直接把杆件敲入对应孔位，提升装配效率。从尺寸边界来看，这类杆件的外径通常和框架料的预装孔做间隙配合，单边间隙控制在0.02-0.05mm之间，既不会因为间隙过大导致连接松动，也不会因为过盈量太大造成装配时框架料被撑裂。杆身的长度需要匹配框架的内部净空尺寸，两端嵌入孔内的深度保持在15-20mm，这个嵌入深度是经过实际验证的，太浅的话连接强度不足，受外力撞击时容易脱出，太深的话会增加不必要的材料成本，还会加大框架料的孔位加工深度，提升铣削工序的加工难度。建模过程中不需要做多余的异形结构，整个杆身保持等直径圆柱形态即可，表面粗糙度要求达到Ra1.6，避免杆身存在毛刺、凸起影响装配顺畅度，同时光滑的杆身也能减少和木材孔壁的摩擦阻力，装配时不需要额外涂抹润滑介质就能顺利压入。从受力特性来看，这类杆件主要承受横向的剪切力，当门扇受到开关门的冲击力、或者长期悬挂产生的下坠拉力时，杆件会把局部受力均匀传导到整个框架结构上，避免单个拼接位应力集中出现开裂。实际选型的时候，要根据木门的整体重量匹配杆件的材质和直径，常规40mm厚的室内木门，采用直径10mm的杆件就能满足受力要求，如果是厚度超过50mm的实木门，或者带有玻璃分格的重型木门，就要把杆件直径提升到12mm，同时适当增加嵌入深度，保证连接强度足够。在做整套木门的结构设计时，这类连接杆件的排布位置要避开门锁、合页的安装位，不能和后续的五金件安装孔位产生干涉，通常会在框架的上下端各设置一根，中间位置根据门扇高度均匀排布，高度超过2.1m的门扇，中间需要增设2-3根连接杆，保证整个框架的结构稳定性。很多现场安装出现的门扇开关异响、拼接位缝隙变大的问题，往往就是这类连接杆件的尺寸公差没控制好，或者排布位置不合理导致的，建模阶段就要把安装边界、配合公差、干涉检查都做到位，才能给后续的加工、装配环节提供准确的参考，减少生产和安装环节的返工率。
