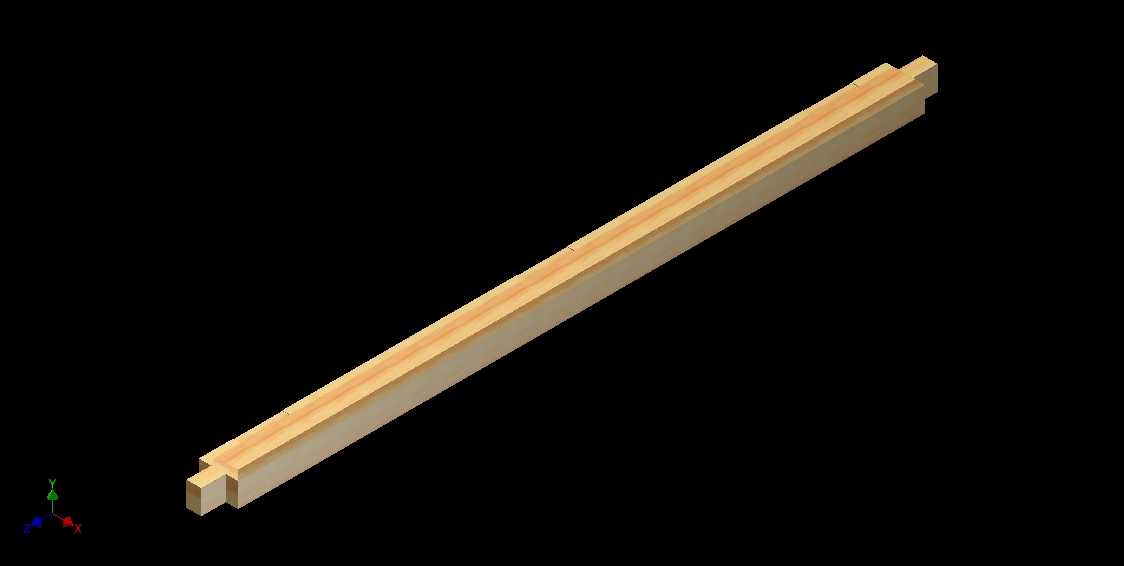

带框架木门榫卯结构边梃构件

该构件为框架式木门的侧边竖向承重构件，也就是传统木作里的边梃，是组成木门框体的核心受力部件之一，在整套木门结构里承担连接上下抹头、装嵌门芯板、衔接合页与门套的多重作用，日常使用中需要承受门扇自重带来的竖向载荷，以及开关门过程中的横向扭力，因此结构设计上的合理性直接决定整套木门的使用寿命与安装适配性。从结构设计逻辑来看，构件两端做了出头榫结构，榫头的尺寸与对应抹头的榫眼做了公差匹配，预留了木作安装时的胶缝余量，避免实木材料随温湿度变化出现胀缩开裂的问题，同时出头榫的结构相比半榫拥有更高的抗拔强度，长期使用不会出现榫头松脱、门框散架的问题。构件主体沿长度方向做了通长的裁口设计，一侧裁口用于嵌装门芯板，裁口的深度与宽度匹配常规实木门芯板、密度板门芯或者玻璃嵌板的安装尺寸，另一侧的平整面用于安装合页、门锁等五金配件，表面预留的加工余量可以适配不同规格的合页开孔、锁体开槽需求，不需要二次大规模修型。在实际工程应用场景中，这类构件多用于室内实木框架门、原木门的生产加工，不管是家装场景的卧室门、书房门，还是公装场景的办公室木门、酒店客房木门，这类框架结构的木门都需要用到该类边梃构件，相比整板裁切的木门，框架结构的木门自重更轻，抗变形能力更强，同时能通过更换门芯板实现不同的装饰效果，适配中式、简约、欧式等多种装修风格。从安装边界来看，构件的截面尺寸匹配常规40mm-45mm厚度的木门设计，长度可以根据门洞的实际高度做裁切调整，两端的榫头位置预留了足够的加工余量，现场安装时可以根据实际的门框尺寸微调榫头长度，不需要破坏主体的受力结构。构件的外形做了小圆角过渡处理，避免安装和使用过程中出现尖锐棱角磕碰的问题，同时线条流畅，和木门的整体造型保持统一，不需要额外做装饰线条的二次加装。设计过程中充分考虑了实木材料的形变特性，构件的截面长宽比控制在合理范围内，避免因材料湿胀干缩出现构件翘曲的问题，同时裁口位置的厚度保留了足够的强度余量，即使长期承受门芯板的胀缩应力，也不会出现裁口开裂的情况。在三维建模过程中，严格遵循木作加工的工艺要求，所有的棱角位置都做了符合加工实际的倒角处理，榫头的过渡位置没有应力集中的直角结构，既方便后续的CNC加工或者手工木作加工，也能避免安装过程中榫头断裂的问题。这类构件的通用性较强，只需要调整长度、截面尺寸或者裁口宽度，就可以适配不同规格、不同款式的框架木门生产需求，不需要重新做整体结构的设计，能大幅缩短木门产品的开发周期，降低生产加工的出错率。在实际生产中，这类构件可以采用实木指接材或者整根实木型材加工，建模时的结构尺寸完全匹配现有木工加工设备的加工参数，不需要定制特殊刀具就可以完成所有结构的加工，能有效控制生产加工成本。
