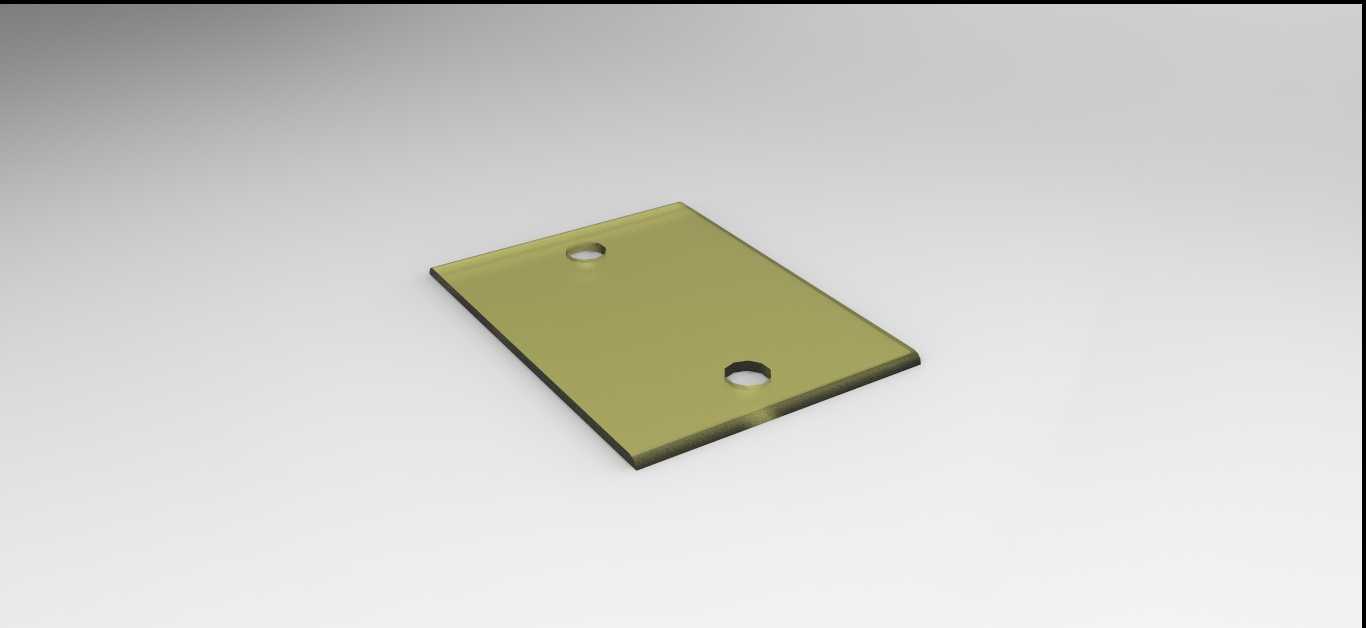

门闩配套双孔矩形安装垫板结构

在民用入户门、室内隔间门、工业设备防护门的锁闭机构装配场景中，这类双孔矩形垫板是门闩组件里容易被忽略但直接影响装配可靠性的配套零件，日常选型和建模时很多新手容易把它当成普通垫片处理，实际它的结构尺寸完全匹配对应门闩的安装点位，承担着分散紧固应力、填补安装面间隙、避免锁体直接与门板基材接触的作用。

从实际使用场景来看，不管是木质入户门、钢制防火门还是车间设备的金属防护门，门闩在反复插拔、受侧向撞击的过程中，紧固螺丝位置会持续承受交变载荷，如果没有这类垫板分散应力，木质门板容易出现螺丝孔位开裂、基材掉渣的问题，钢制门板则容易出现锁体安装位凹陷、螺丝滑牙松动的情况，直接导致门闩对位偏移，出现插销卡滞、锁闭不到位的故障。

设计这类垫板的时候，首先要匹配对应门闩的安装孔距，两个通孔的中心距公差需要控制在±0.1mm以内，不然装配时会出现螺丝无法对位、强行锁紧后锁体内部构件卡滞的问题。板件整体采用矩形结构，四个边角做小尺寸倒角处理，一方面是避免安装时锐边划伤施工人员，另一方面也能减少边角位置与门板安装槽的干涉，适配不同开槽精度的安装位。板件的厚度选择需要结合门板基材的强度确定，木质门配套的垫板厚度一般在2-3mm，钢制门配套的垫板厚度可以适当减薄到1.5-2mm，过厚会导致锁体安装后突出门板表面，影响门的正常闭合，过薄则起不到应力分散的作用，长期使用后容易出现板件变形。

两个安装通孔的直径需要比配套紧固螺丝的公称直径大0.2-0.3mm，预留足够的装配调整余量，方便安装时微调门闩的对位位置，保证插销能顺畅插入门框的锁扣盒内。孔位周边不需要做额外的沉孔设计，因为这类垫板是垫在锁体和门板之间，螺丝的锁紧力直接作用在锁体的安装耳上，垫板只需要保持平面度即可，平面度公差需要控制在0.05mm以内，如果板件出现翘曲，锁紧后会导致锁体内部的插销滑道变形，出现插拔阻力大、甚至卡死的问题。

从安装边界来看，垫板的整体外形尺寸需要完全覆盖门闩安装耳的接触面，单边超出安装耳边缘至少2mm，这样才能保证应力分散的范围足够大，避免局部压强过高压伤门板表面。如果是用于有防火要求的防火门配套，垫板的材质需要选用冷轧钢做表面镀锌处理，不能用塑料或者铝合金材质，保证在高温环境下不会出现融化、变形失效的问题，满足防火门的耐火完整性要求。如果是用于潮湿环境的卫浴门、户外门配套，垫板表面需要做喷塑或者不锈钢材质处理，避免长期受潮生锈，污染门板表面，同时防止锈迹卡滞锁体内部的运动构件。

建模的时候需要注意，板件的边缘不能有锐边毛刺，所有棱边都要做0.2mm的圆角过渡，这不是外观要求，是实际装配的安全要求，现场安装时施工人员往往是徒手操作，锐边很容易造成划伤，同时锐边在长期使用过程中也容易刮蹭门板的装饰面，造成漆面破损。另外两个安装孔的轴线需要与板件大面保持垂直，垂直度公差控制在0.08mm以内，如果孔位歪斜，螺丝锁紧时会产生侧向力，长期使用后螺丝容易出现松动，甚至断裂的问题。

很多结构设计人员在做门闩组件选型建模时，往往只关注锁体、插销、锁扣这些核心构件，忽略这类配套垫板的细节，实际现场装配时经常会因为垫板尺寸不对、孔位偏差导致整个锁具安装返工，甚至需要重新在门板上开槽钻孔，破坏门板的结构强度。这类垫板虽然结构简单，没有复杂的曲面或者运动机构，但它的尺寸精度、形位公差直接决定了整个门闩组件的使用寿命和使用手感，是锁具装配中不可或缺的配套零件。
