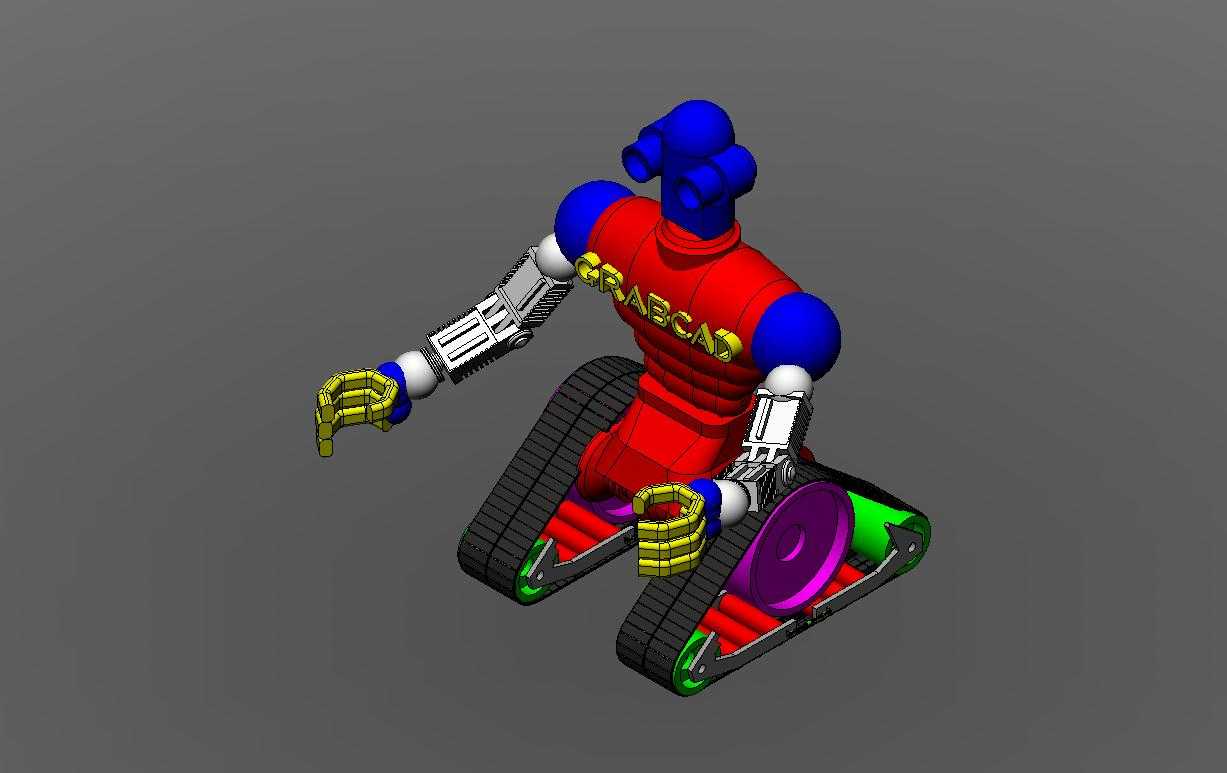

履带式双爪抓取作业机器人结构设计

这款履带式双爪抓取作业机器人，核心定位是面向非结构化地形下的轻量物料拾取、转运作业场景，常见于车间边角料清理、仓储零散货位拣选、小型户外作业场地的物料归集等工况，区别于固定工位的工业机械手，它自带移动底盘，不需要额外铺设轨道或者固定安装基座，作业范围不受工位边界限制。从结构设计逻辑来看，底盘采用履带式行走机构，履带轮组做了内藏式布局，驱动轮后置、导向轮前置，履带内侧设置导向筋防止行走过程中脱轨，履带接地长度经过测算，在普通水泥地面、碎石地面、轻度起伏的非硬化路面都能保持足够的抓地力，不会出现打滑侧翻的问题，底盘上方预留了电池仓与控制模块的安装空间，两侧履带独立驱动，可以实现原地转向，在狭窄的车间通道或者货架间隙里也能灵活调整姿态。上半身的躯干部分做了模块化分层设计，躯干外壳为曲面造型，内部预留了走线空间，所有控制线缆、动力线缆都从躯干内部穿行，避免外部走线被作业环境中的尖锐物件刮蹭损坏。肩部关节采用多自由度铰接结构，大臂与小臂的连接位置设置了限位结构，防止关节转动超出行程造成内部线缆拉扯，大臂内部集成了传动构件，小臂末端的抓取手爪做了仿形指节设计，指节接触面做了防滑纹理处理，两个手爪可以独立动作，既可以单爪拾取小型零散物件，也可以双爪配合夹持尺寸稍大的异形工件，手爪的开合行程覆盖常见的小型零件、包装件的尺寸范围，不需要额外更换夹爪就能适配多数轻量作业需求。头部结构集成了视觉传感器的安装位，预留了标准安装孔位，可以根据实际作业需求选配不同规格的视觉识别模块，实现物料的自动识别与定位抓取。从安装边界尺寸来看，整机的重心落在履带接地投影的中心区域，即使大臂完全伸展到最大作业半径时，重心偏移量也在稳定阈值范围内，不会发生倾翻，整机的宽度控制在常规人行通道的通行宽度以内，可以顺利通过车间的标准安全通道门，高度也适配常规货架底层到中层的作业高度，不需要额外调整作业场地的设施布局就能直接投入使用。设计过程中特意将易损件做了快拆结构设计，履带的张紧机构可以从外侧直接调整，手爪的指节磨损后不需要拆解整个臂部结构就能快速更换，日常维护的操作门槛很低，不需要专业的维修人员就能完成常规的保养与易损件替换。臂部关节的转动阻尼经过匹配调试，在抓取不同重量的物件时都能保持足够的保持力，不会出现臂部下坠或者定位偏移的问题，双爪的动作协同逻辑也做了结构层面的适配，当双爪配合夹持物件时，两侧臂部的受力会自动均衡，避免单侧受力过大造成关节结构的过早磨损。整机的所有外露结构件都做了圆角处理，没有尖锐的突出棱角，在人员密集的车间环境里作业时不会剐蹭到周边的操作人员或者设备，外壳的曲面造型也不容易积灰，日常清洁维护很方便。履带的材质选用耐磨橡胶材质，在硬化地面行走时不会刮伤地面涂层，同时也能降低行走过程中的噪音，适合在对噪音有一定要求的室内作业场景使用。
