轮式移动抓取机器人创意结构设计

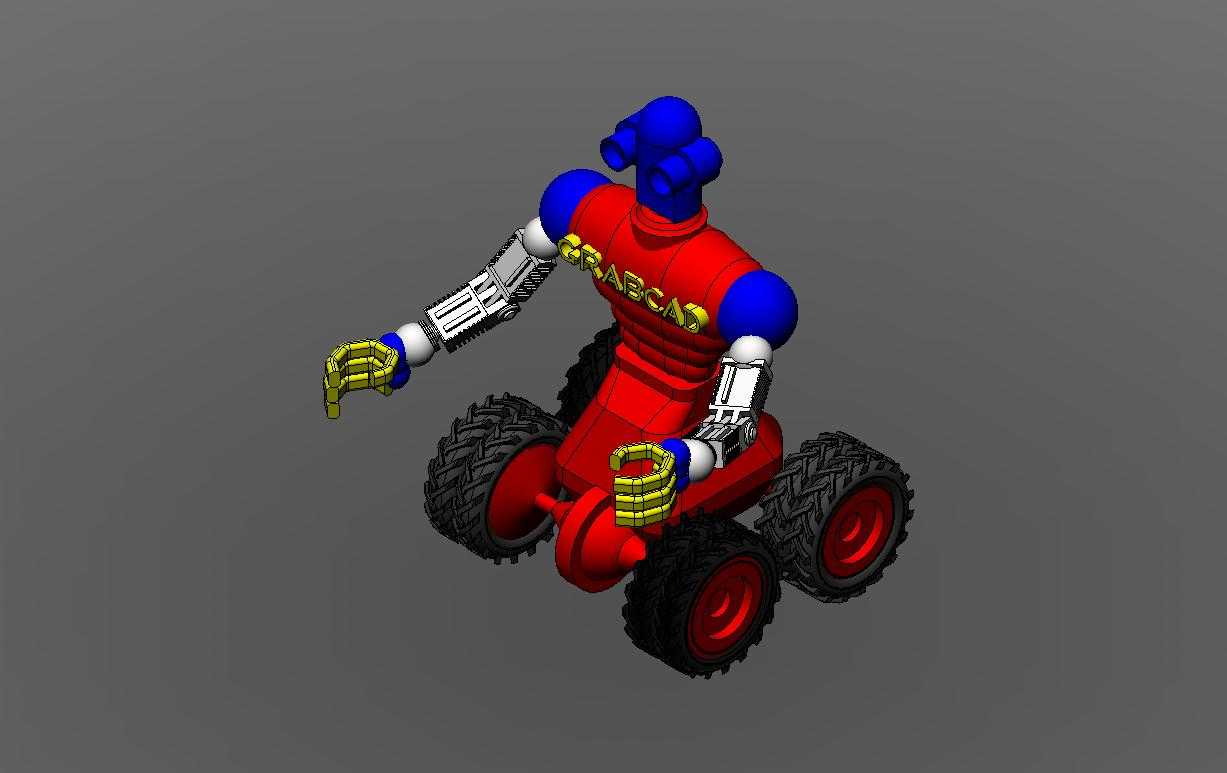

　　这款轮式移动抓取设备的设计，最初是面向小型物料转运、教学实训场景的轻量化作业需求做的方案，区别于传统固定基座的工业机械手，它把移动底盘和多自由度抓取臂做了一体化整合，不需要额外铺设轨道或者固定安装位，就能在平整的车间地面、实训场地内完成自主移动和定点抓取作业。从结构布局来看，底盘采用四轮差速驱动的构型，四个大纹路橡胶轮胎直接和驱动轮轴连接，轮辋做了内嵌式的加强筋设计，既保证了在轻微不平整地面的通过性，也能在抓取作业时提供足够的支撑稳定性，避免机械臂伸出取料时整机出现侧翻。底盘上方的躯干部分做了一体化的承力壳体，内部预留了控制模块、电源模块的安装腔室，壳体表面的加强筋顺着受力方向排布，既能减轻整体自重，也能抵抗机械臂作业时传递过来的交变载荷。

　　两侧的抓取臂采用了多关节串联构型，从肩部的回转关节开始，依次设置了大臂摆动、小臂摆动、腕部回转的自由度，关节连接处做了轴套和限位结构，每个关节的转动范围都根据实际作业需求做了边界限定，比如肩部关节的水平回转角度控制在正负120度以内，避免臂部转动时和底盘轮胎发生运动干涉。末端的抓取手采用了仿生多指结构，指节部分做了分段铰接，每个指节的接触面都预留了防滑垫的安装槽，抓取不同形状的小型工件时，能通过指节的自适应贴合保证夹持力均匀，不会出现工件滑脱或者夹损的情况。头部的结构除了做外观造型的整合，还预留了视觉传感器的安装位，后续可以加装视觉模块完成目标工件的识别和定位，不需要额外做传感器的支架改装。

　　在设计过程中，特意把整机的重心控制在底盘中心靠下的位置，电池、驱动电机这些重量较大的部件都布置在底盘的下层腔室，机械臂的伸展作业半径控制在350毫米以内，当臂部完全水平伸出抓取最大额定负载的工件时，整机的重心投影依然落在四个轮胎的支撑多边形范围内，不需要额外加装配重块就能保证作业稳定性。安装边界方面，整机的最大宽度控制在320毫米，长度控制在400毫米，高度在直立状态下为580毫米，能够顺利通过宽度400毫米以上的通道，适配多数实训台、小型生产线的工位间距要求，不需要对现有作业场地做额外的改造。

　　从实际应用的角度来说，这款设备既可以用于职业院校的机器人教学实训，让学生直观理解移动机器人的运动控制、抓取路径规划的相关原理，也可以经过简单的防护改装后，用于电子车间内的小型元器件转运、轻型工件的上下料作业，相比大型工业机器人，它的部署成本更低，使用灵活性更高，不需要专门的安全围栏就能在人员往来的场景下完成轻量作业。在结构细节上，所有的关节连接位置都预留了润滑脂注油孔，日常维护时不需要完全拆解臂部结构就能完成润滑保养，轮胎和轮轴之间采用快拆式的连接结构，轮胎磨损后可以快速更换，不需要拆卸整个底盘的传动系统。臂部的走线全部采用内部穿线的方式，所有的控制线缆、动力线缆都从关节的中空轴内穿过，外部没有裸露的线缆，既避免了作业过程中线缆被工件勾挂的风险，也让整体外观更加整洁。躯干部分的壳体采用分体式拼接设计，上盖可以直接打开，后期维护内部的控制元件、电池时不需要完全拆解整机，大幅降低了后期的维护难度。
