明装式长条形插芯门锁结构设计

这款明装长条形插芯门锁，主要适配木质入户门、室内实木门、庭院木门等竖向拼接板材的门体使用，在民用住宅、临街商铺、仓储隔间、老旧小区单元门改造场景中应用十分广泛，区别于传统嵌入式锁具需要在门体内部开凿大尺寸安装槽的施工要求，这款锁采用全表面贴装的固定方式，安装时无需破坏门体内部芯材结构，仅需在对应位置钻取螺栓过孔即可完成固定，对于厚度不足40mm的薄型木门、拼接式实木门、后期加装防盗锁的场景适配性极强，能有效降低现场施工的难度与门体结构损伤风险。

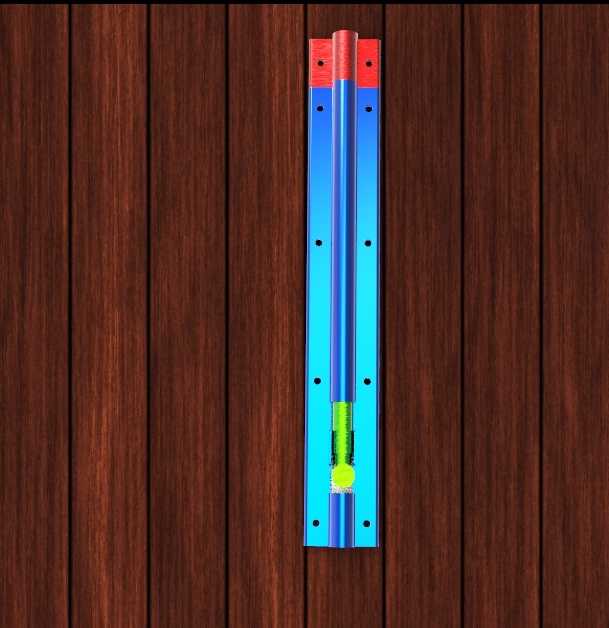

从功能结构来看，这款锁采用竖向长条形锁体搭配横向插销的锁止逻辑，锁体主体为冷拉型材加工的长槽结构，内部集成锁舌传动组件、复位弹簧与定位卡扣，锁舌伸出后可直接插入门框对应位置的锁扣盒内，实现门体的横向锁止，锁止行程可覆盖15-25mm的常规门缝间隙，即使门体存在轻微变形、安装对位存在少量偏差，也能保证锁舌顺利插入锁位，不会出现卡滞、无法落锁的问题。锁体顶部设置有对称的固定耳板，耳板上预留两个沉头安装孔，锁体中下部沿竖向均匀分布四组对称的安装孔位，所有安装孔均采用沉头设计，固定螺栓安装后表面与锁体外壳齐平，不会出现凸起剐蹭衣物、勾挂物品的问题，同时也能避免外力撬动螺栓导致锁体脱落的风险。

设计过程中，首先考虑的是木门安装的适配边界，常规民用木门的单块竖向板材宽度多在80-120mm区间，这款锁的主体宽度控制在60mm以内，安装后不会超出单块门板的宽度范围，避免跨板材安装导致的固定强度不足问题；锁体总长度控制在380mm左右，安装后锁舌位置距离地面高度约900-1100mm，刚好符合成年人站立操作的舒适高度，无需弯腰或抬手即可完成开锁、落锁操作。锁体外壳采用铝合金挤压型材加工，表面做阳极氧化蓝色处理，既提升了金属表面的耐腐蚀性能，适配户外庭院门、卫生间门等潮湿使用场景，也能形成辨识度较高的外观标识，锁舌与内部传动部件采用不锈钢材质，避免长期使用出现锈蚀卡滞，顶部固定耳板采用红色工程塑料包覆，既可以遮挡顶部固定螺栓的外露端头，也能在视觉上形成操作区域提示，让用户快速识别锁具的操作位置。

在传动结构设计上，这款锁采用直推式锁舌驱动逻辑，用户操作时只需推动锁体中部的滑动拨块即可带动锁舌伸缩，拨块表面做防滑纹理处理，即使手部沾有水渍、油污也能顺利操作，内部复位弹簧采用不锈钢圆柱螺旋弹簧，弹簧刚度经过反复调校，既不会因为弹力过大导致操作费力，也不会因为弹力不足导致锁舌无法完全伸出、锁止失效的问题，锁体内部设置有两个定位卡槽，分别对应锁舌完全伸出、完全收回两个位置，操作时拨块滑动到对应位置会自动卡入卡槽，避免门体开关震动导致锁舌自行移位，出现意外落锁或者锁止失效的问题。

安装边界方面，这款锁要求门体安装位置的表面平面度误差不超过2mm，若门体表面存在明显凹凸，需在锁体与门体之间加装橡胶调平垫片，避免锁体安装后出现形变导致内部传动卡滞；门框侧的锁扣盒需与锁体锁舌位置对位精准，横向偏差不超过5mm，竖向偏差不超过3mm，锁扣盒嵌入门框的深度不小于30mm，保证锁舌插入后有足够的啮合长度，抵御外力撬动的风险。不同于传统球形锁、执手锁需要配套开孔模具才能完成安装，这款锁的所有安装孔位均为明孔，现场安装时只需将锁体贴在门体预定位置，用记号笔标记孔位后钻孔即可，普通装修工人甚至具备基础动手能力的用户都能完成安装，大幅降低了锁具加装、更换的人工成本。

从实际使用场景的适配性来看，这款锁既可以作为单扇门的主锁使用，也可以作为双开门的副锁、防盗附加锁使用，在原有锁具防盗性能不足的情况下，加装这款锁可以大幅提升门体的防撬性能，因为锁体采用通长的型材结构，固定点分布在整个锁体长度范围内，相比普通小挂锁、明插销仅靠两个螺丝固定的结构，抗撬动强度提升数倍，外力撬动时需要同时破坏多个固定点才能拆除锁体，防盗性能更有保障。同时锁体的外露结构没有易损的塑料部件，所有受力部件均为金属材质，长期使用不容易出现部件断裂、脱落的问题，维护时只需定期在锁舌与传动位置涂抹少量润滑脂即可，无需复杂的保养维护，适合高频次开关的门体使用。
