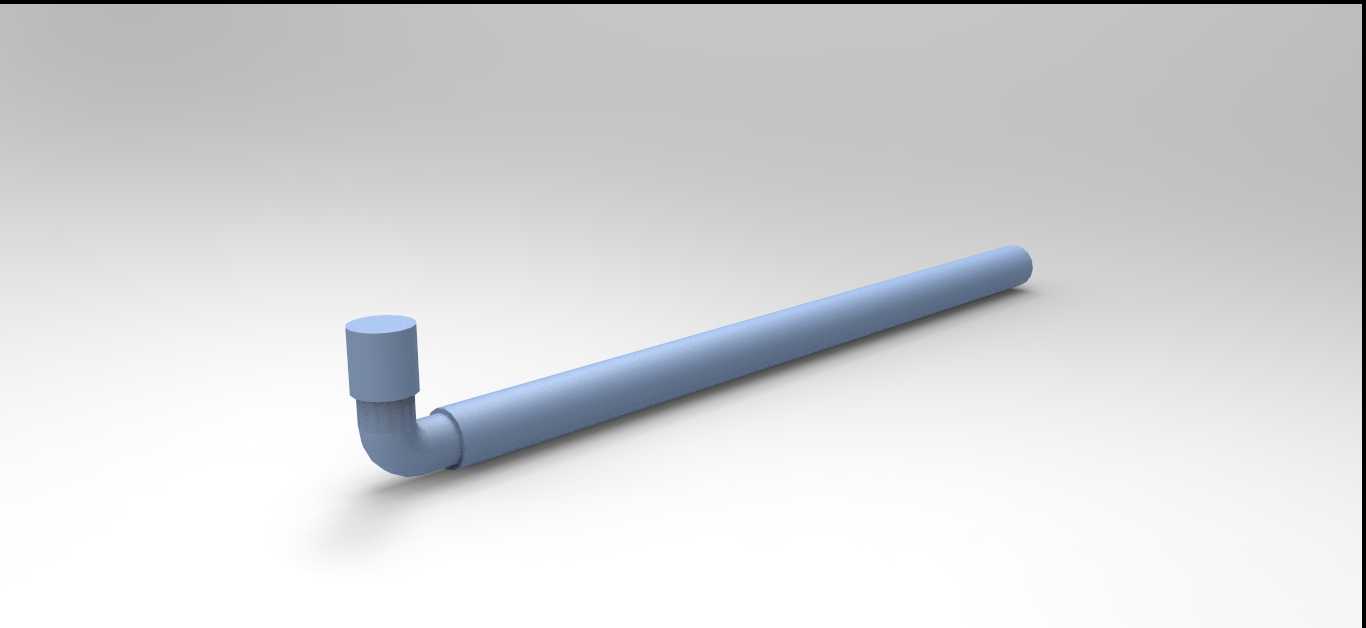

L型圆截面门闩锁止杆件结构

在民用柜体、工业小型检修舱门、户外设备防护箱的锁止结构选型中，这类L型弯折的圆杆构件是非常常见的插销式锁止执行件，日常使用场景覆盖了从车间工具柜、仓储货架侧门，到户外通讯设备箱、小型机电设备检修盖板的锁合需求，相比卡扣式、磁吸式锁止结构，这种杆式插销的抗剪切能力更强，在存在一定振动的设备运行场景下，不会因为持续抖动出现松脱移位的问题，可靠性表现更稳定。从结构设计逻辑来看，该构件采用等直径圆钢作为主体基材，一端做90度直角弯折形成操作端，短边的长度刚好满足手指捏持转动或者施力推送的操作需求，不会因为操作段过短导致施力打滑，也不会因为过长突出安装面过多造成剐蹭或者误碰。主体长杆段是锁止的核心受力部分，装配时会穿过门框或者安装座上对应的同轴导向孔，插入门体对应位置的锁止孔内，通过杆体的径向抗剪能力承受门体被外力拉开时的载荷，设计时杆体与导向孔的配合间隙控制在0.1mm到0.2mm之间，既保证插拔滑动顺畅无卡滞，又不会因为间隙过大导致门体闭合后出现旷量晃动。弯折处采用圆弧过渡设计，避免直角弯折位置的应力集中，在频繁插拔、甚至偶尔受到侧向冲击载荷时，弯折位置不会出现应力断裂的问题，长期使用的疲劳寿命更有保障。安装边界方面，这类杆件的安装不需要复杂的预埋结构，只需要在固定侧的门框或者安装支架上加工两个同轴的导向通孔，孔径比杆体直径大0.2mm左右即可，两个导向孔的间距根据杆体长度合理分配，靠近弯折端的导向孔距离弯折根部保留3-5mm的安全距离，避免操作时弯折部分与安装座发生干涉；门体侧的锁止孔深度要比杆体插入深度深2mm以上，防止加工误差导致杆体插不到位，同时锁止孔的入口处可以做小角度倒角，方便杆体插入时自动导正，即使门体存在少量安装错位也能顺利完成锁合。实际使用中，这类构件可以根据使用场景调整表面处理工艺，室内干燥环境下可以做镀锌防锈处理，户外或者潮湿环境下可以采用不锈钢基材或者做喷塑处理，提升耐腐蚀能力；操作端的短边还可以根据需求加装塑料防滑套，提升操作手感，冬季低温环境下也不会因为金属材质温度过低影响操作体验。不同于复杂的连杆式锁具，这种单杆式门闩的零件数量极少，没有多余的传动部件，故障点非常少，即使出现磨损也可以直接抽换杆件，维护成本极低，在对成本敏感、可靠性要求高的低压电气柜、小型仓储设备、户外公共设施箱门的结构设计中，这类构件是性价比极高的锁止方案，建模时需要重点控制弯折处的圆角半径、杆体的直线度公差，以及两端的同轴度，避免加工完成后出现插拔卡滞的问题，同时要根据实际承受的剪切载荷计算杆体直径，常规小型箱柜使用6mm到10mm直径的杆体即可满足受力需求，重型检修门则可以对应加大杆径，匹配对应的导向孔尺寸即可完成适配。
