Grabby抓取机器人结构设计方案

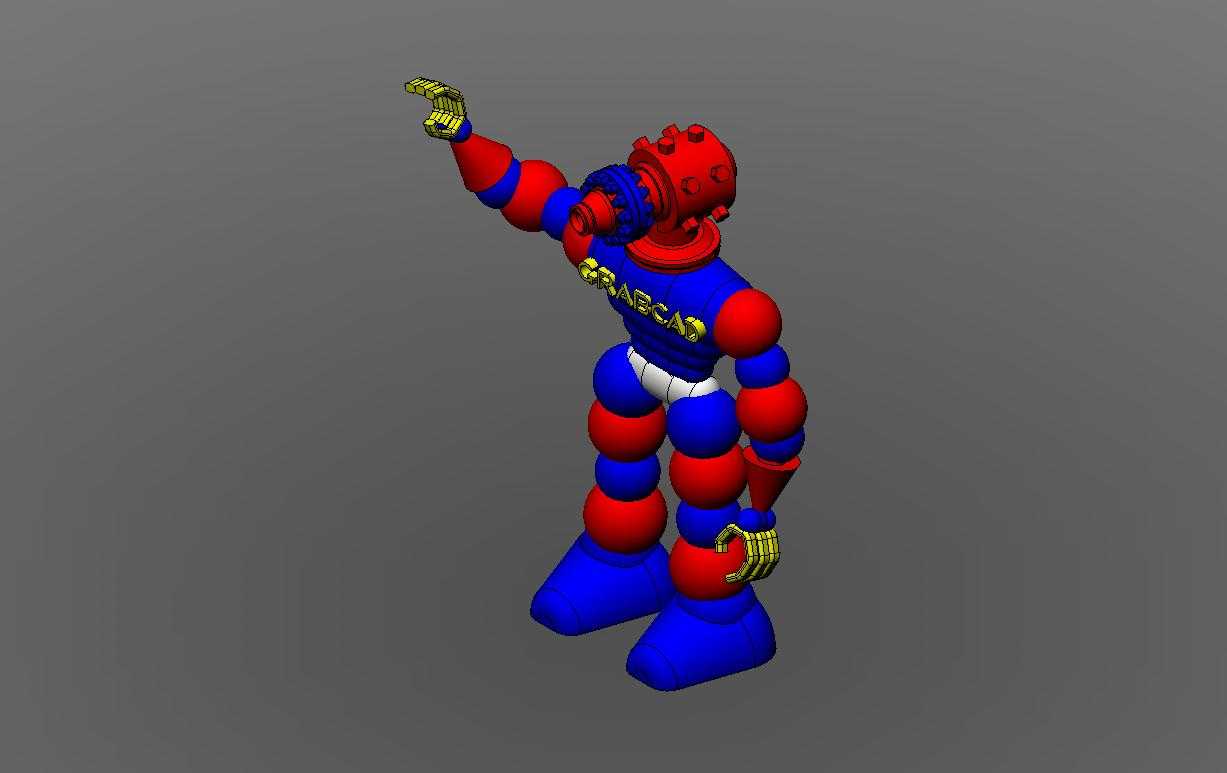

这款抓取类机器人的结构设计，核心围绕非结构化场景下的柔性抓取需求展开，区别于传统工位固定的工业机械手，其结构设计兼顾了展示性与功能验证属性，可作为教学演示、抓取逻辑验证、轻型物料分拣场景的原型载体。从结构布局来看，整机采用类人型双上肢布局，躯干作为核心承载基体，内部预留了驱动元件、控制模块的安装腔体，腔体边界做了圆角过渡处理，既避免应力集中，也为内部走线预留了足够的穿线空间，躯干与上肢、头部、下肢的连接位置均设计了标准化的法兰对接接口，可根据不同的测试需求快速更换末端执行模块。上肢部分采用多段式球节串联结构，红蓝交替的分段式臂体每一段都内置了转动副，单臂可实现7个自由度的运动覆盖，大臂与躯干连接的关节处设计了碟簧阻尼结构，可在断电状态下保持臂体姿态，避免臂体下坠造成结构损坏；末端执行器区分了两种功能形态，一侧为多指夹爪结构，指节表面做了防滑纹理处理，可适配不同外形的轻型工件抓取，夹爪的开合行程可通过调节内部推杆的限位块进行调整，最大开合角度可覆盖直径120mm的圆柱类工件抓取，另一侧为磁吸式抓取端，可针对铁磁性小零件实现快速拾取，两种末端可通过快换接口在10秒内完成切换，适配不同的抓取任务需求。头部结构集成了视觉传感器的安装位，周围的放射状结构为状态指示灯的安装导光槽，可实时反馈机器人的运行状态，头部与躯干的连接关节可实现水平360度旋转、俯仰正负45度的运动范围，为视觉识别提供足够的视野覆盖。下肢采用固定式支撑结构，底部设计了扩展安装孔位，可直接固定在工作台面或者移动底盘上，支撑腿的内部做了空腔减重设计，在保证支撑刚度的前提下降低整机自重，整机站立状态下的总高度控制在480mm左右，最大臂展可达620mm，安装时仅需要预留直径700mm的圆形操作空间即可满足全臂展运动需求，不会与周边的工作台架产生运动干涉。从设计思路层面，这款机器人没有采用传统工业机器人的金属壳体方案，而是采用模块化的拼接式结构，每一段臂体、关节都可单独拆卸替换，在教学场景下，学员可快速拆解结构理解关节传动逻辑，也可通过更换不同长度的臂段调整工作半径，验证不同臂长参数下的抓取负载能力与运动精度。关节传动部分采用了微型齿轮组配合谐波减速器的组合方案，关节处的密封结构做了迷宫式设计，可阻挡演示场景下的灰尘进入传动腔，延长结构使用寿命，所有的传动齿轮均做了消隙处理，反向传动间隙控制在0.1度以内，保证抓取动作的定位精度。在实际应用场景中，这类轻型抓取机器人可用于电子产线的小零件分拣、教学实验室的机器人原理演示、科普场馆的互动展示装置，也可作为移动抓取机器人的上部操作本体，搭配AGV底盘完成车间内的轻型物料转运抓取任务。结构设计过程中，所有的运动部件都做了运动边界仿真验证，在极限运动姿态下，臂体与躯干、相邻臂段之间都预留了至少3mm的安全间隙，不会出现运动卡滞或者结构碰撞的问题，线缆全部采用内部走线方案，外部无裸露线缆，既提升了外观整洁度，也避免运动过程中线缆被拉扯造成的故障。整机的重心经过优化设计，在空载状态下重心投影落在支撑面的几何中心位置，单侧臂体满载抓取0.5kg工件时，重心偏移量不超过支撑面边界的20%，不会出现倾覆风险，无需额外加装配重块即可保证站立稳定性。夹爪的指节部分采用了可更换的软质垫层设计，抓取脆性工件时可更换硅胶垫层，避免夹伤工件表面，抓取硬质光滑工件时可更换橡胶防滑垫层，提升抓取摩擦力，不同垫层通过卡扣结构固定，更换时无需拆卸螺丝，操作便捷。
