拟人化抓取机器人创意结构设计

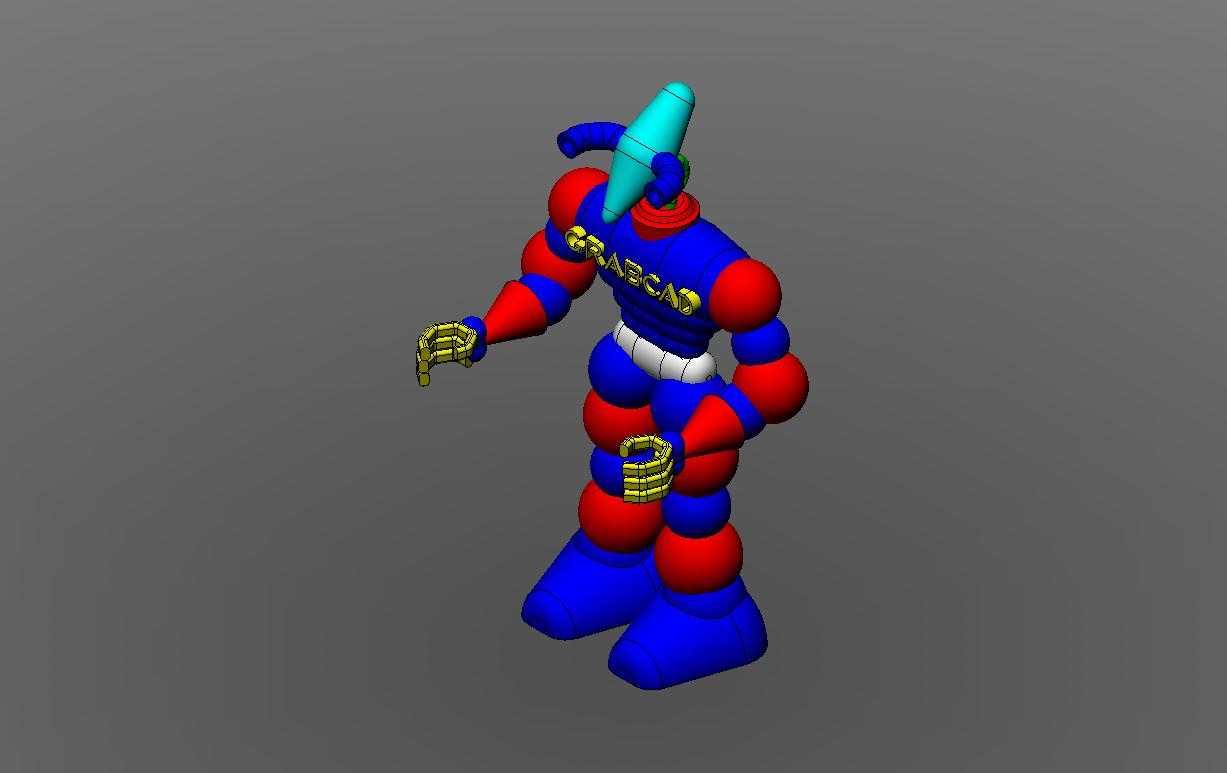

　　这款拟人化抓取机器人的结构设计，最初的应用场景锚定在教学演示、抓取竞赛实训以及轻型物料分拣的趣味化改造场景中，区别于常规工业抓取设备的冷硬工业风设计，它采用了类人型的整体构型，能够在展陈、实训场景中降低操作人员的距离感，同时完整复现多自由度抓取动作的核心逻辑。从实际用途来看，它的核心功能是完成小型规则、异形工件的拾取与转移，双夹爪的独立自由度配置，既可以实现单爪精准取放，也能够完成双爪配合的姿态调整动作，适配教学场景中对机器人运动学演示的需求，也可作为轻型分拣工位的趣味化改造载体，适配电子元器件、小型塑料件等重量不超过500g的物料转运需求。在功能特性的设计上，它的关节配置参考了人体上肢的运动自由度逻辑，肩部、肘部、

　　腕部分别设置了独立的转动副，夹爪部分采用了多触点柔性夹持结构，指节处预留了弹性件安装位，能够在夹持异形曲面工件时自动贴合接触面，避免刚性夹爪对工件表面造成的压伤，同时躯干部分的分段式球形关节设计，既保证了整体结构的辨识度，也为内部走线预留了充足的空腔空间，所有线缆均可从关节内腔穿行，避免外部走线带来的运动干涉问题。设计思路上，这款结构没有追求极致的负载与运动精度，而是在保证核心抓取功能完整的前提下，平衡了结构辨识度与加工装配的便捷性，所有零部件均采用常规的机加工与3D打印兼容结构，没有特殊的异形非标加工需求，装配时仅需通过标准销轴与紧固件即可完成整体拼接，后期维护更换关节零件时无需拆解整体结构，

　　仅需拆卸对应关节的端盖即可完成配件替换。从外形尺寸与安装边界来看，整体直立状态下高度约为320mm，肩部最大宽度约180mm，双爪完全展开时的最大横向跨度约260mm，夹爪闭合状态下的最小夹持直径为8mm，完全张开时的最大夹持跨度为65mm，安装底座采用了平底式设计，仅需通过四个M4的螺栓即可固定在实训台或者流水线侧边的安装支架上，底座下方预留了标准的走线孔位，可直接对接常规的舵机控制板安装位，不需要额外定制转接支架。在关节运动范围的设计上，肩部关节可实现水平方向180度转动、垂直方向90度摆动，肘部关节可实现0到120度的弯曲动作，腕部关节可实现360度回转以及正负45度的摆动，完全覆盖常规小型工件抓取所需的运动范围，

　　同时在每个关节的转动极限位置都设计了机械硬限位，避免运动超程带来的结构损坏或者线缆拉扯问题。夹爪的指节部分采用了分段式铰接结构，每根手指设置了三个转动节点，夹持时能够根据工件的外形自动调整接触位置，即使是表面带有不规则曲面的小型工件，也能够保证至少三个接触点的稳定加持，不会出现夹持脱落的问题。躯干部分的分段球形结构除了提升外观辨识度之外，也承担了配重平衡的作用，下部的躯干段采用了密度更高的结构设计，降低整体结构的重心，保证大臂伸展抓取时整体不会出现倾覆问题，不需要额外增加外置配重块，缩减了整体安装所需的空间。
