机油滤清器防排放阀结构设计

　　在汽车润滑系统的实际运维场景中，不少维修技师都遇到过更换机油滤清器时，滤清器壳体内残存的旧机油顺着安装座流淌到发动机舱、甚至沾到传动皮带或排气歧管上的问题——残存机油不仅会造成舱内积尘附着，高温下还可能产生异味甚至带来安全隐患，而机油滤清器的防排放阀，正是为解决这一实际工况问题设计的核心功能部件。从结构功能来看，这个部件的核心作用是在滤清器拆卸瞬间，快速切断滤清器内部腔体与发动机主油道的连通通路，同时封闭滤清器壳体的出油端口，避免腔体内留存的机油在重力作用下向外泄漏；而在滤清器正常安装工作时，该阀需要保持完全开启状态，不能对机油的流通产生额外节流阻力，保证润滑系统的油压稳定，不会因阀件的流阻造成主油道供油不足，引发发动机摩擦副润滑不良的磨损问题。

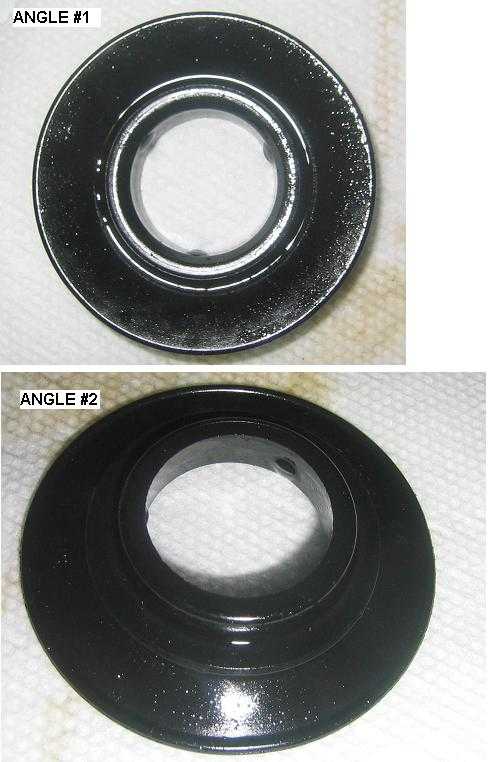

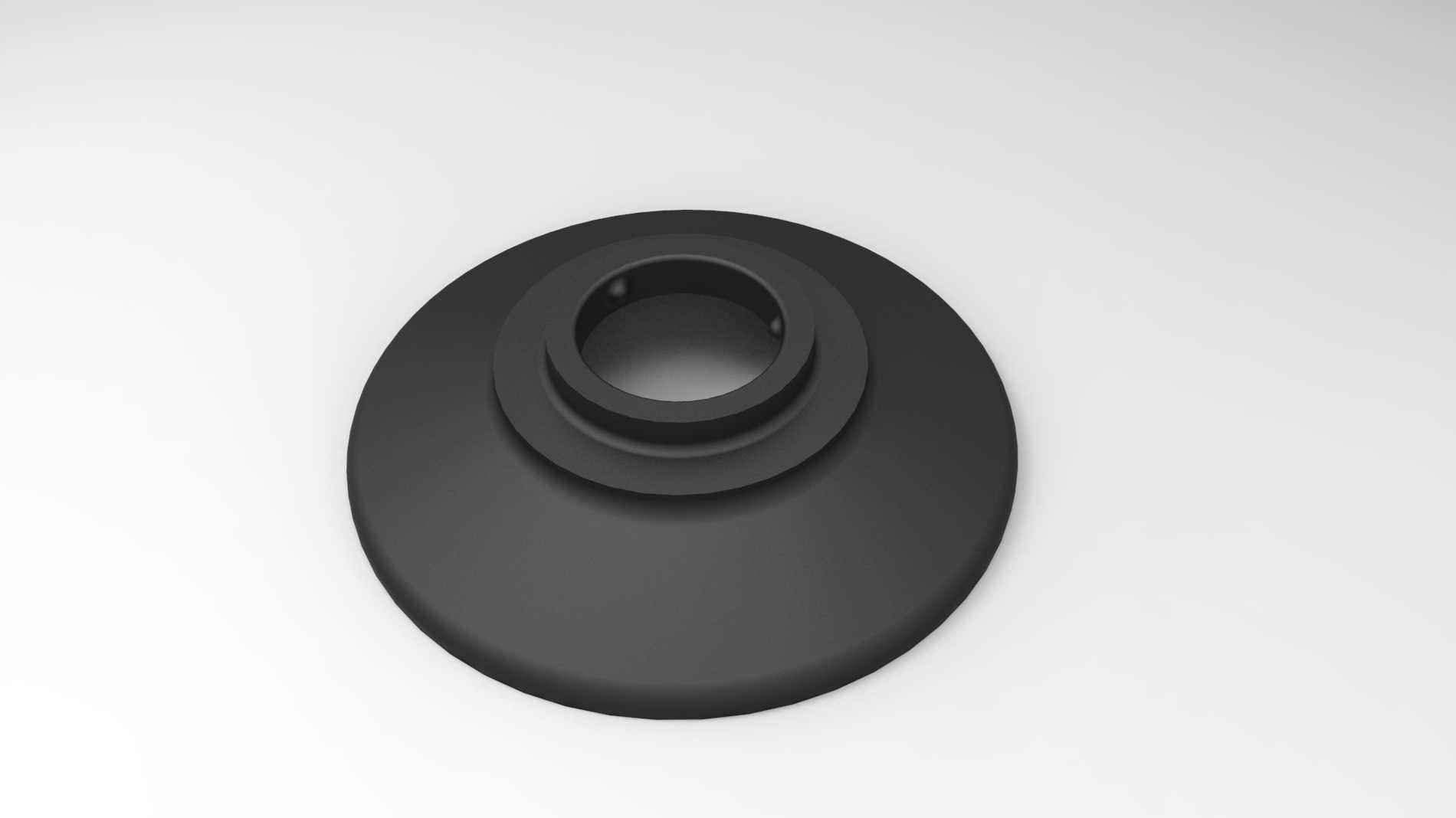

　　设计这类阀件的时候，首先要匹配对应型号机油滤清器的安装接口尺寸，其上部的阶梯凸台结构，需要完全卡入滤清器出油端的密封卡槽内，过盈量需要控制在合理区间：过盈量太小会导致工作状态下密封失效，出现机油内泄造成油压不足；过盈量太大则会导致安装时卡滞，甚至压坏滤清器壳体的塑料密封座。下部的圆盘形密封端面，需要和滤清器底座的止回面完全贴合，平面度公差要控制在0.05mm以内，避免拆卸时出现密封缝隙导致机油渗漏。材质选择上，这类阀件通常采用耐油丁腈橡胶一体硫化成型，邵氏硬度控制在65-70HA区间，硬度太高会导致低温环境下密封面贴合度下降，低温换油时容易出现泄漏；硬度太低则会在机油长期浸泡、高温工作环境下出现永久变形，导致阀件卡滞在开启或关闭位置，失去应有的功能。

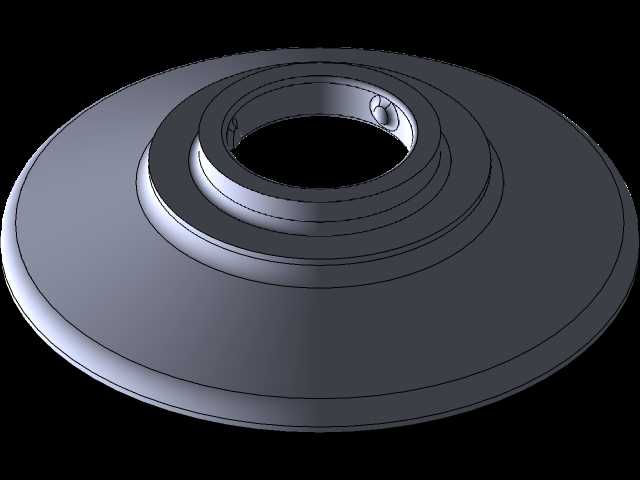

　　从安装边界来看，该阀件的整体高度需要和滤清器内部的弹簧预紧行程匹配，当滤清器拧紧到安装座上时，阀件上端会被安装座的顶杆顶起，压缩内部的复位弹簧，此时阀的密封端面离开底座密封面，机油可以顺利从滤清器的进油口流入，经过滤纸过滤后从中心管通过阀的开启通道流入主油道；当拆卸滤清器时，弹簧的预紧力会快速推动阀件复位，密封端面紧紧压在底座的密封面上，同时切断中心管的出油通路，把残存的机油封闭在滤清器壳体内部，避免拆卸过程中的机油滴漏。在实际建模过程中，需要重点关注阶梯凸台的过渡圆角设计，圆角过小会造成硫化成型时的应力集中，长期使用后出现开裂；圆角过大则会导致安装定位不准，出现偏心密封的问题。另外密封端面的边缘需要设计微小的倒角，避免安装时切伤橡胶表面，造成密封失效。

　　在润滑系统的实际工作循环中，这个阀件还要承受机油的持续脉动压力，发动机不同转速下的油压波动范围通常在100kPa-500kPa之间，阀件的结构强度需要能承受长期的压力脉动，不会出现变形导致密封失效。同时还要考虑机油的长期浸泡老化问题，橡胶材质需要满足在120℃工作温度下，连续工作1000小时后硬度变化不超过5HA，压缩永久变形率不超过10%的性能要求，保证在整个滤清器的更换周期内，阀件都能可靠工作。很多副厂生产的滤清器出现换油漏油的问题，大多是这个防排放阀的尺寸公差控制不当、或者橡胶材质耐老化性能不达标导致的：要么是阀件高度不够，安装后无法完全顶开，造成油道流阻过大；要么是密封端面平面度不足，复位后无法完全密封，残存机油顺着缝隙流出；还有的是橡胶材质耐油性差，使用几千公里后就出现溶胀变形，导致阀件卡滞无法复位。

　　建模时还要考虑和滤清器内部其他部件的配合间隙，阀件的圆盘外径要比滤清器壳体内径小1-2mm，避免阀件上下动作时和壳体内壁产生卡滞，同时这个间隙也不能太大，否则会导致阀件复位时出现偏斜，密封面无法完全贴合。中心的通孔直径要和滤清器中心管的内径匹配，保证机油流通时的截面积不小于中心管的流通面积，不会产生额外的节流损失。在细节处理上，阀件的所有棱边都要做倒钝处理，避免在装配过程中划伤滤清器的滤纸或者其他密封件，造成滤清器过早失效。
