多联并联式饮用水深度处理过滤装置

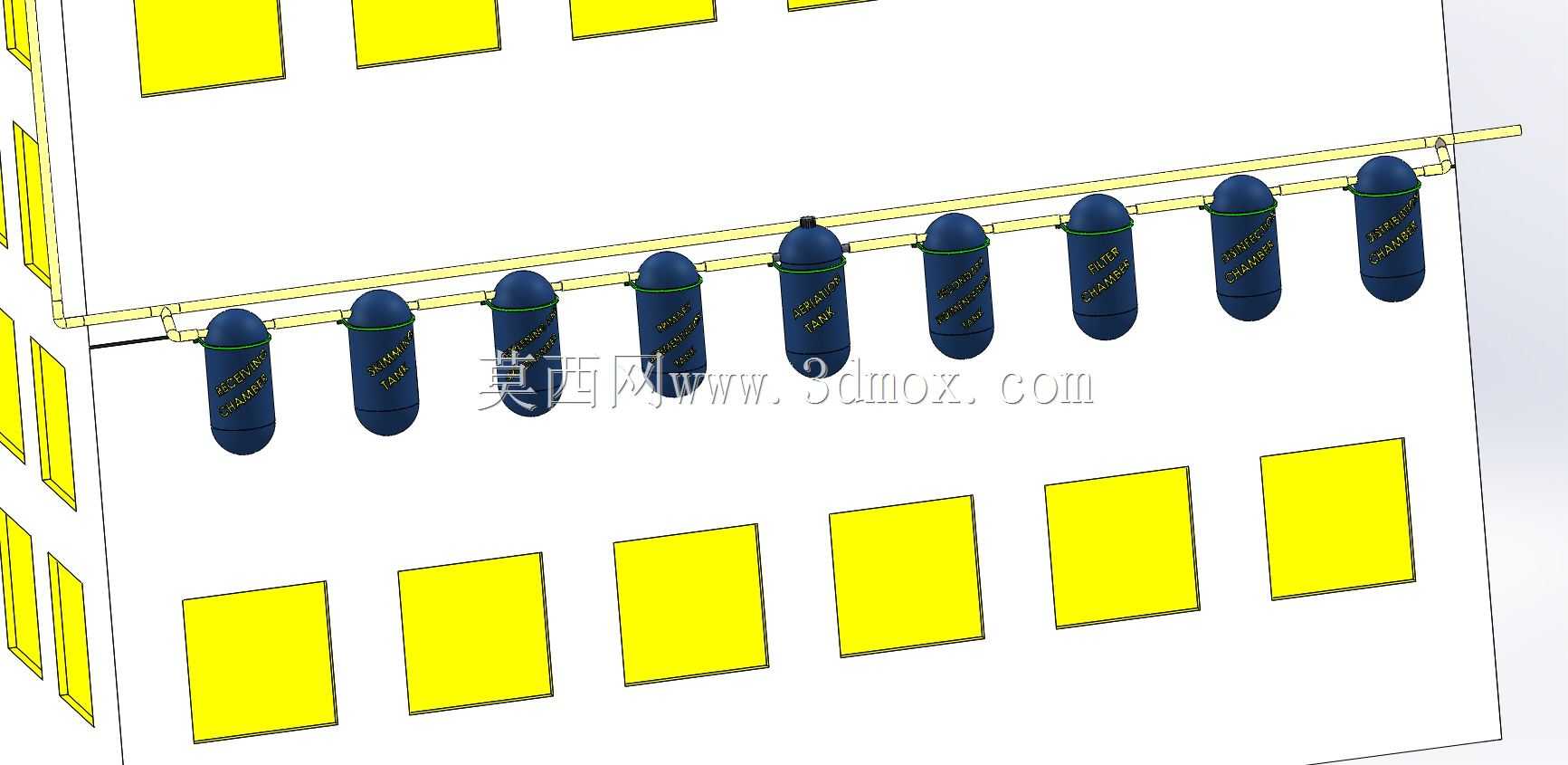

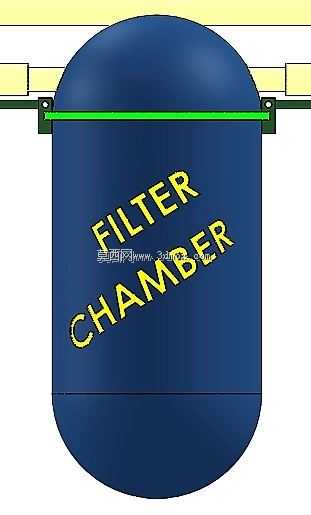

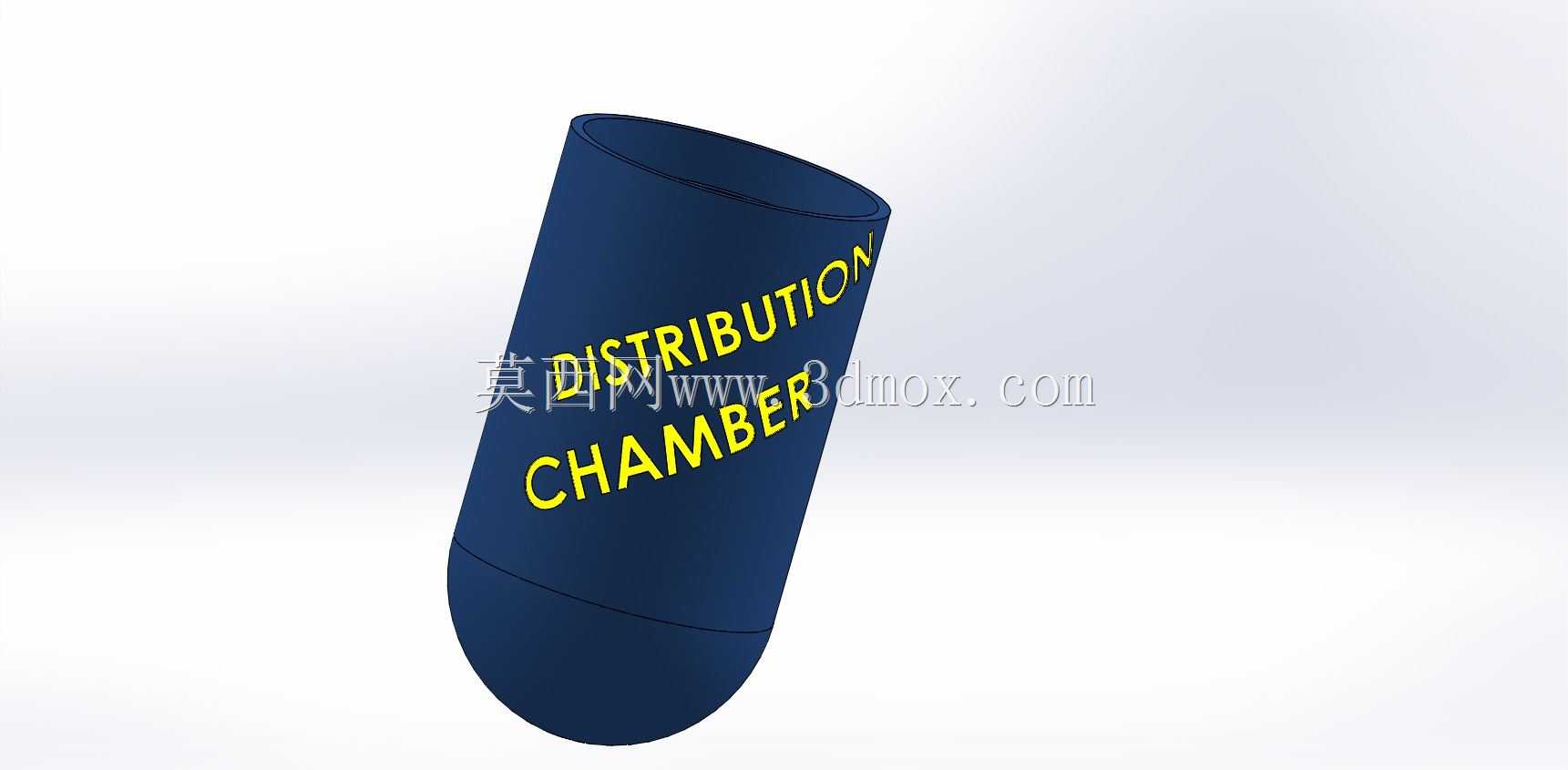

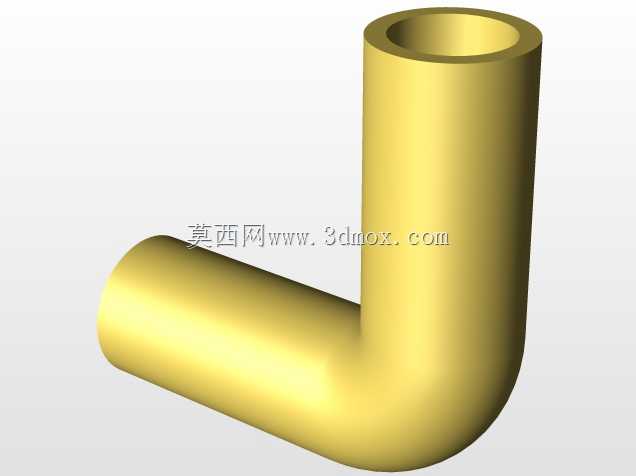

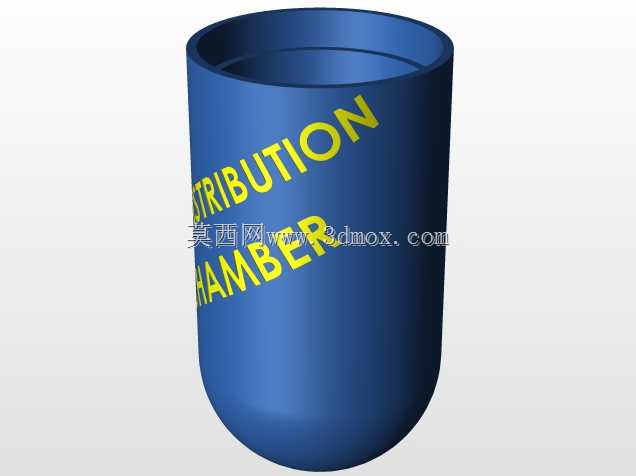

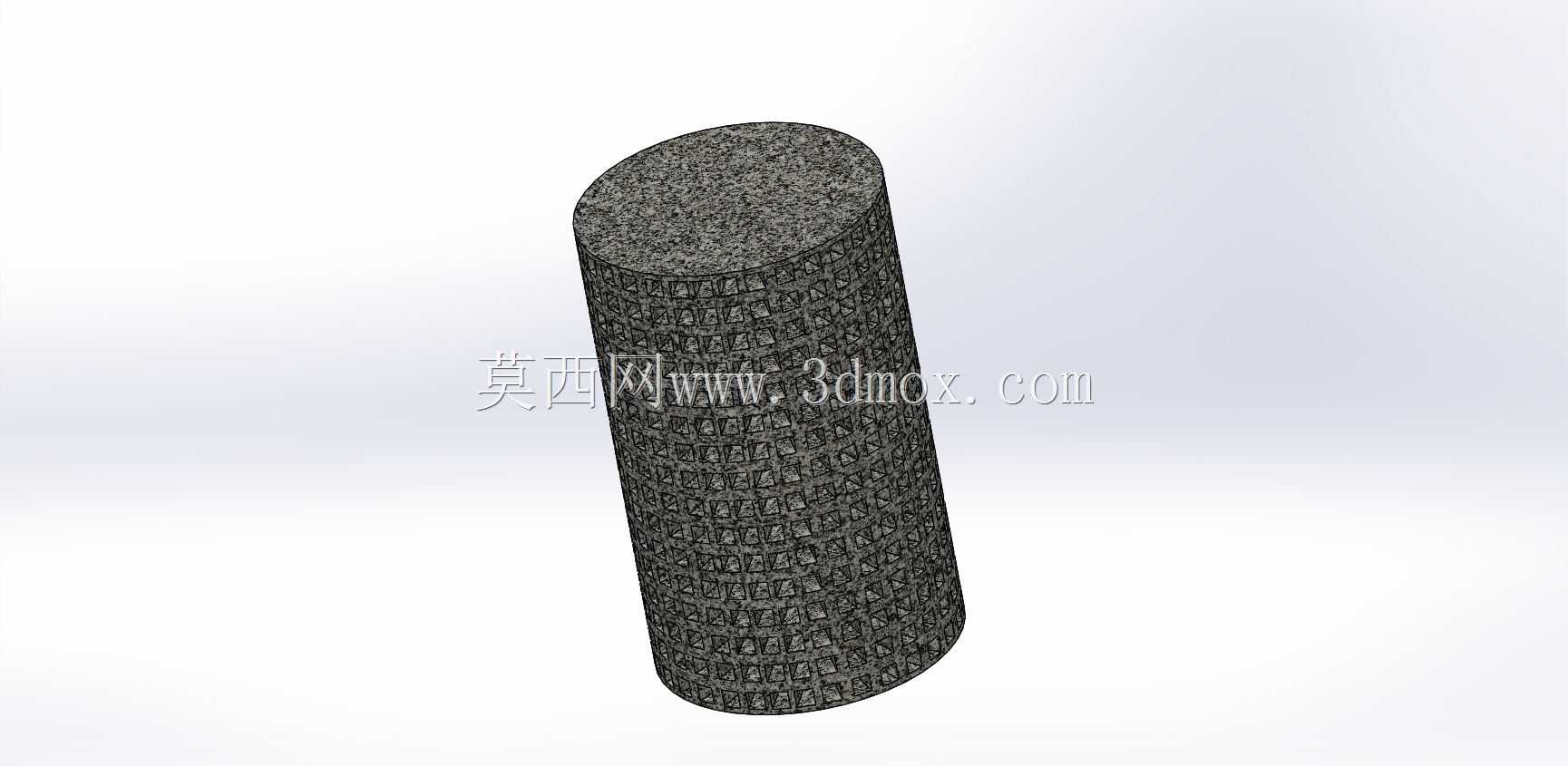

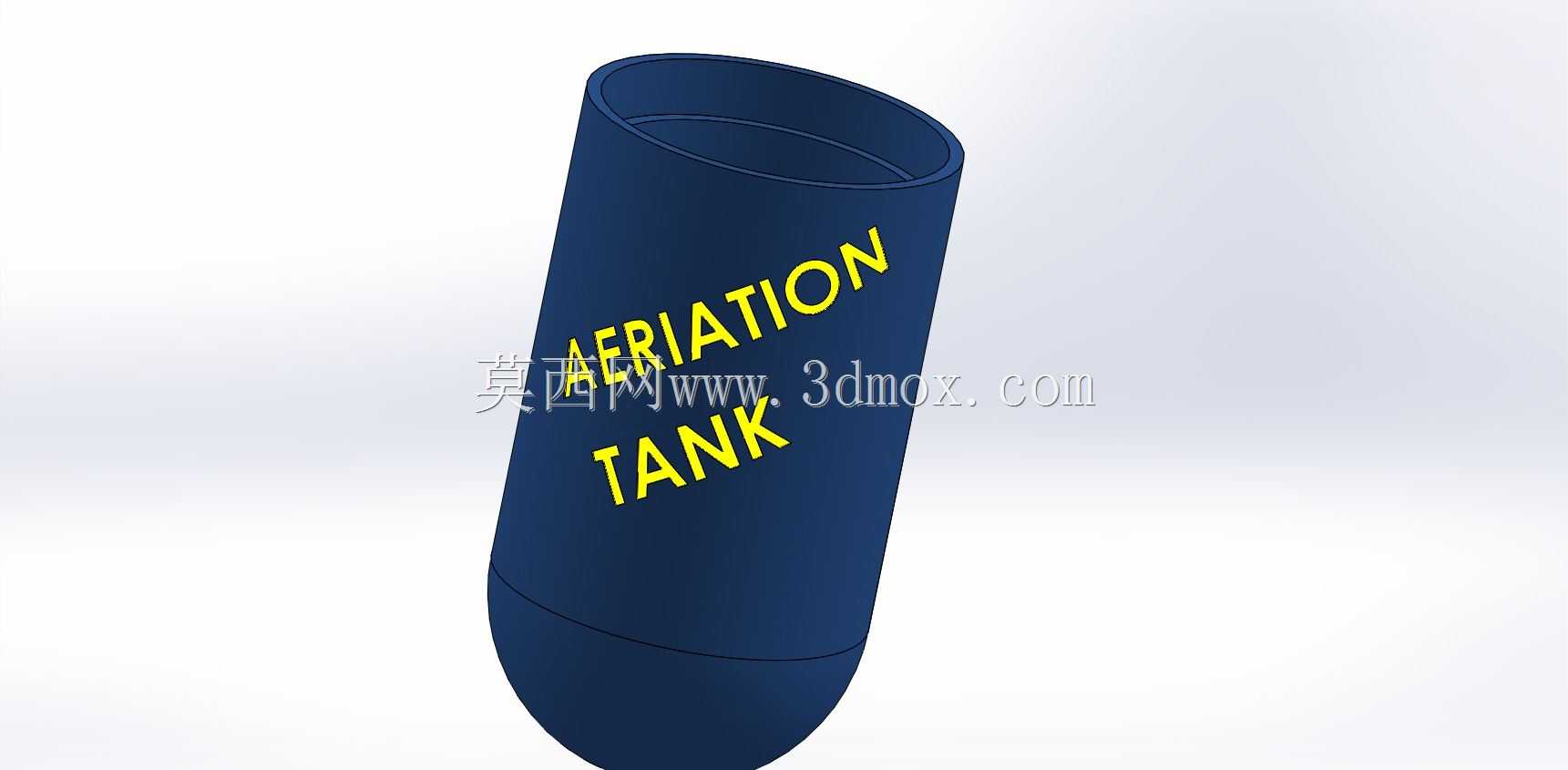

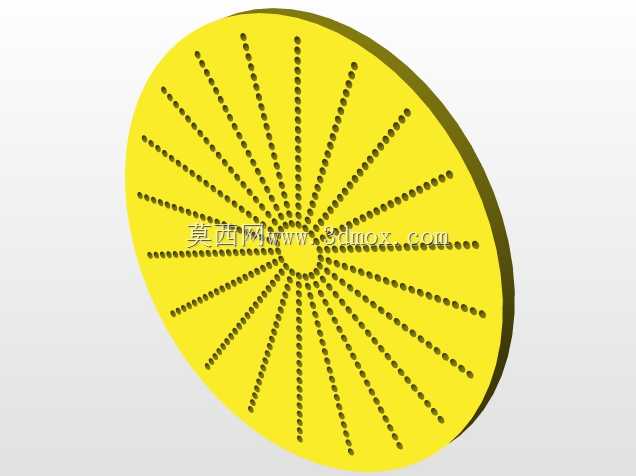

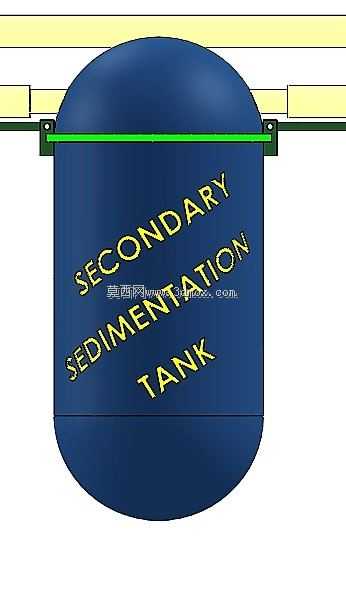

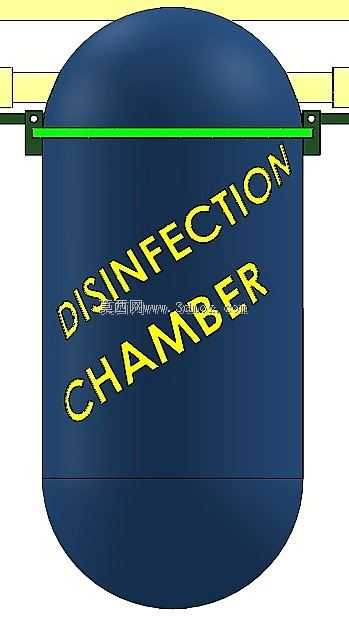

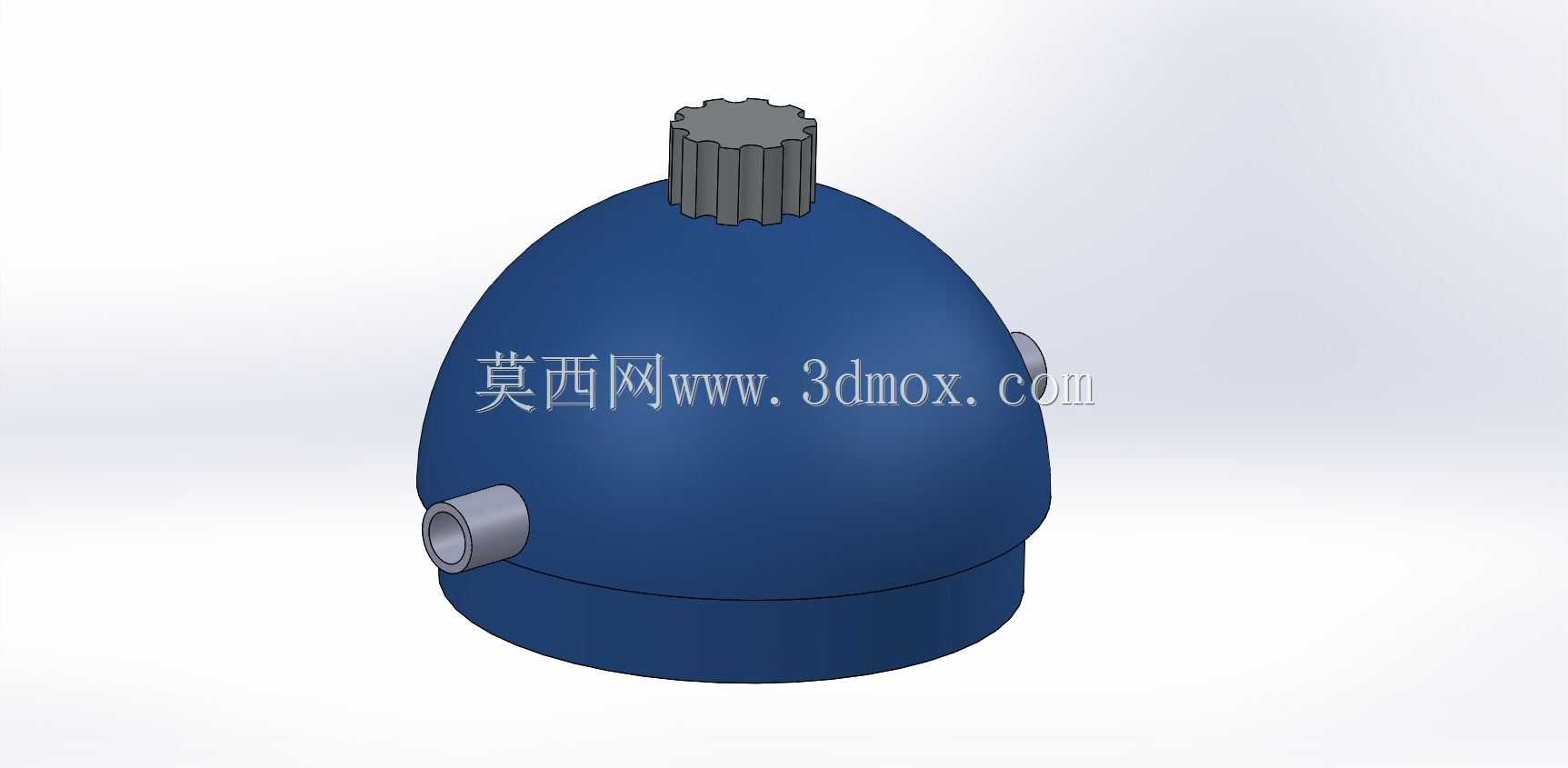

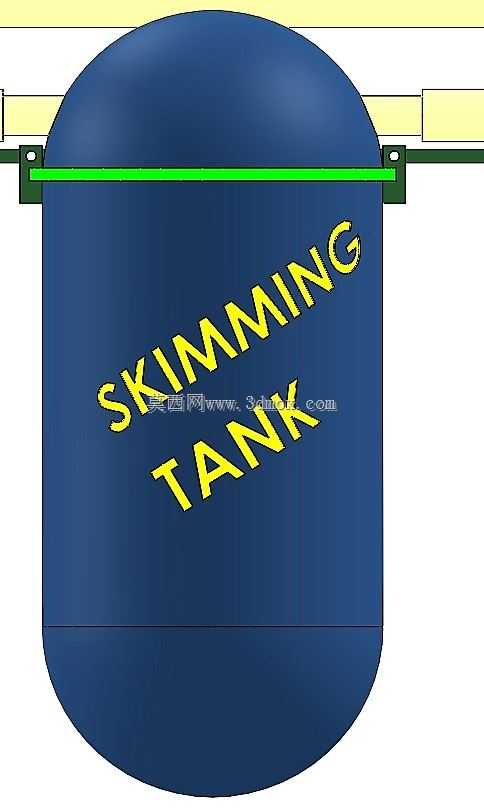

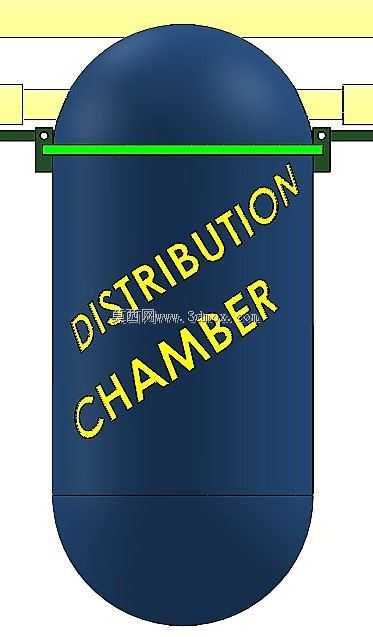

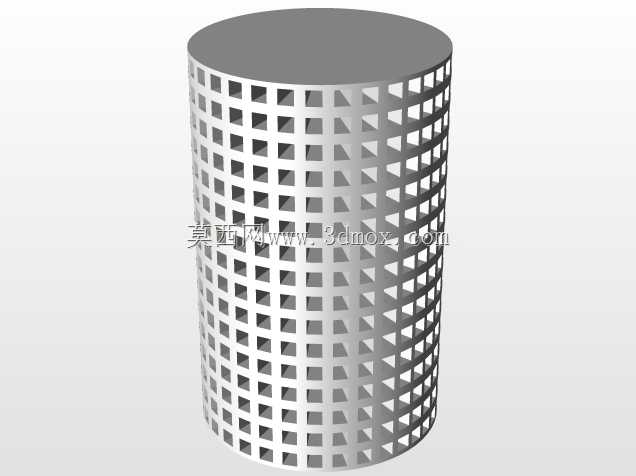

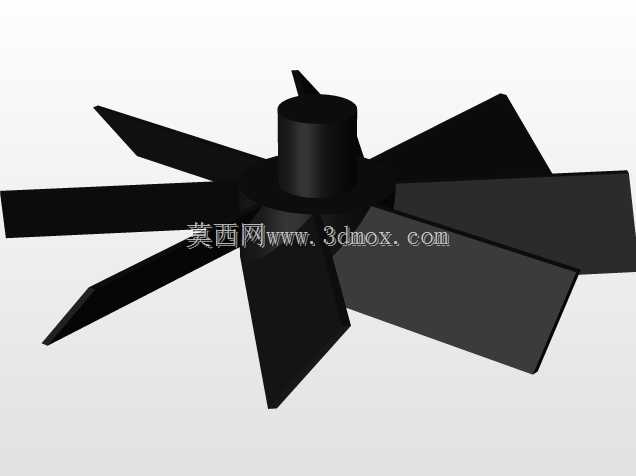

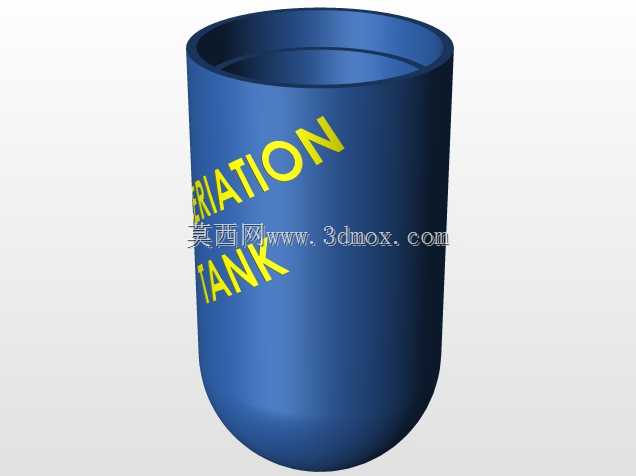

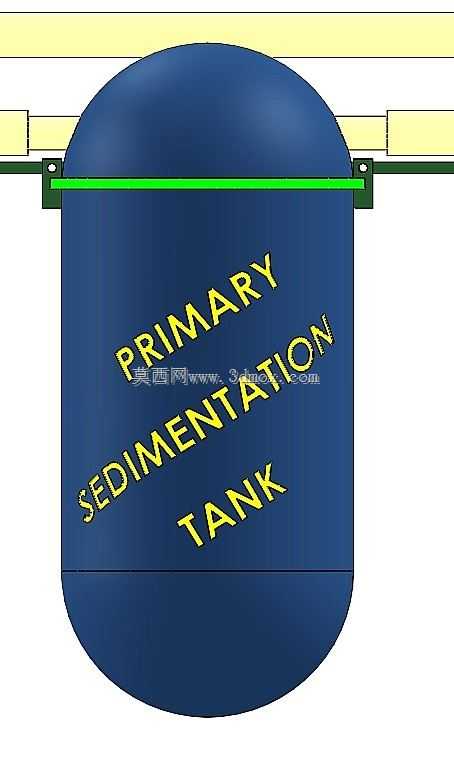

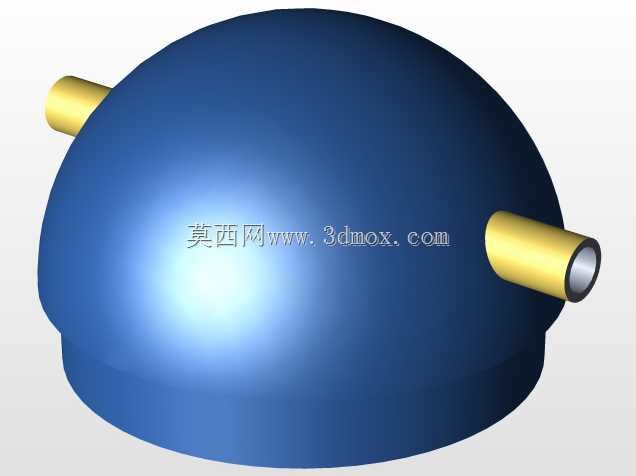

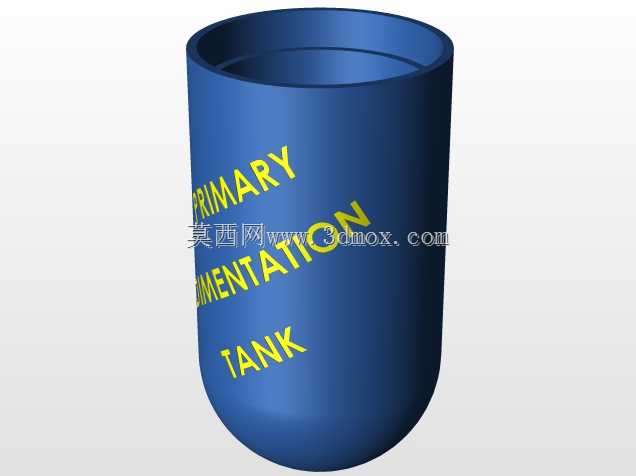

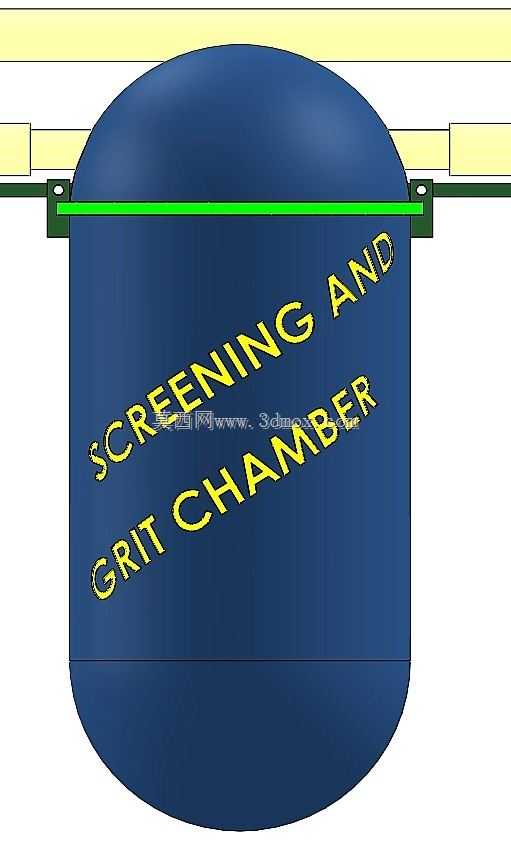

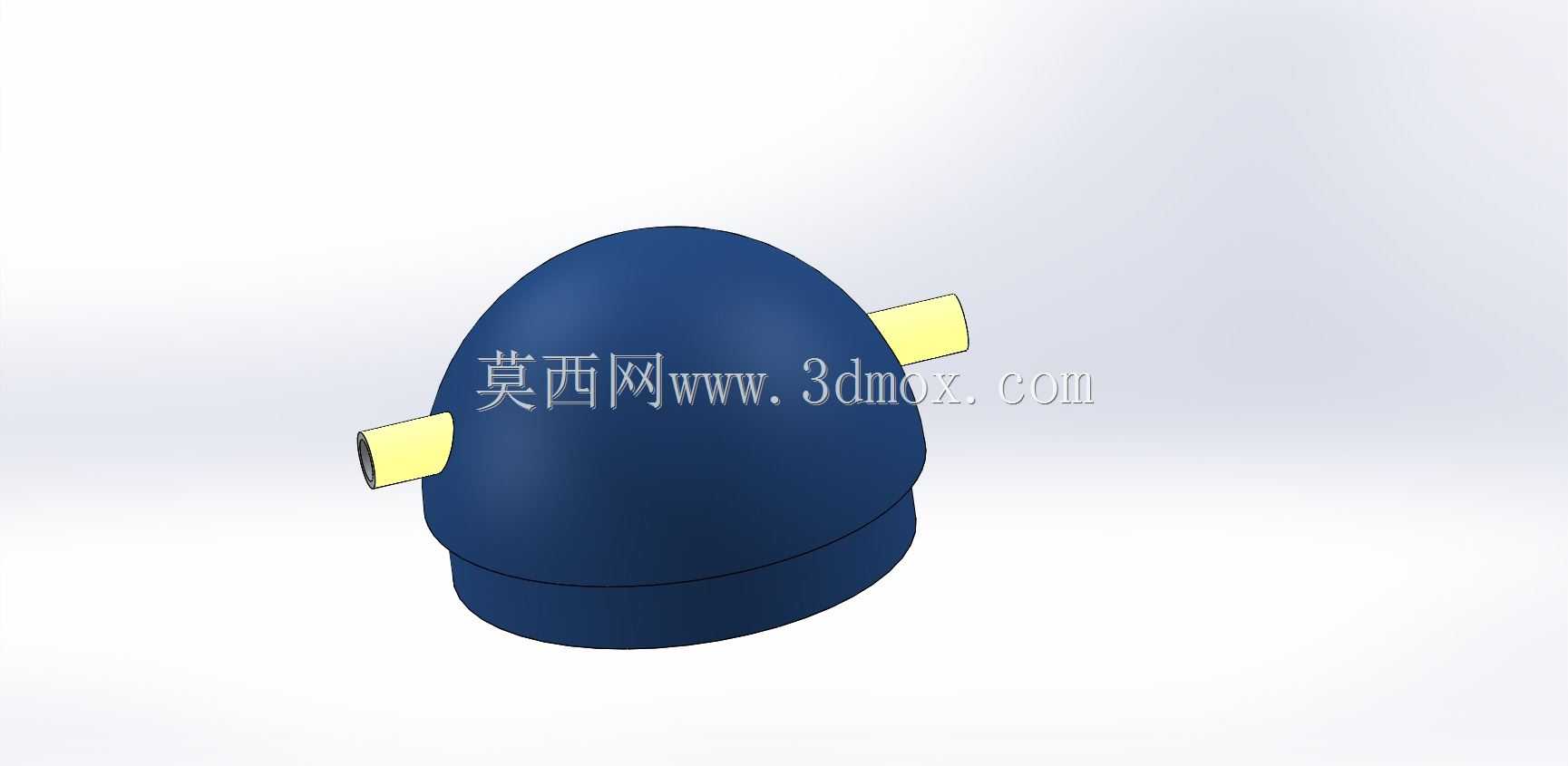

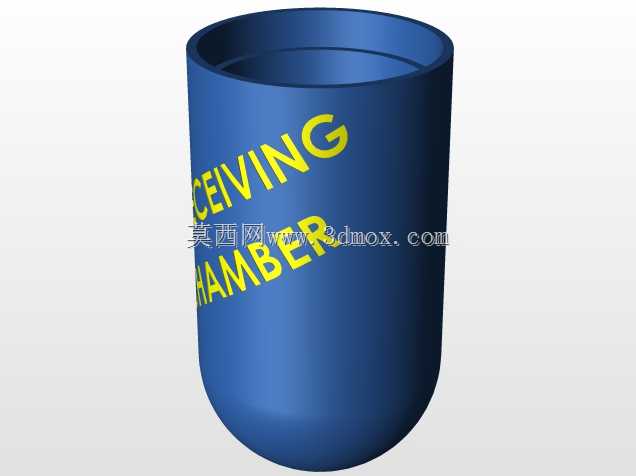

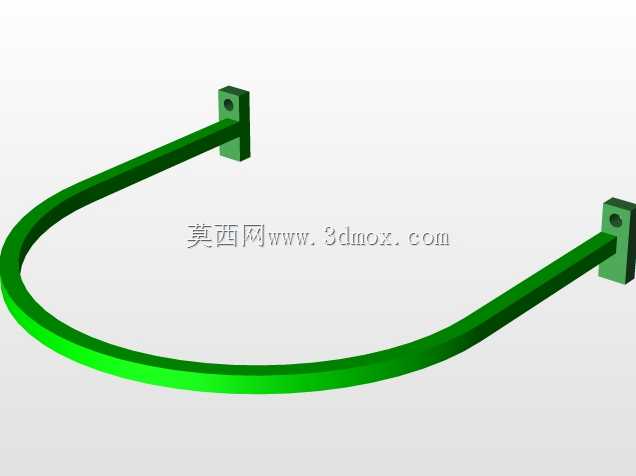

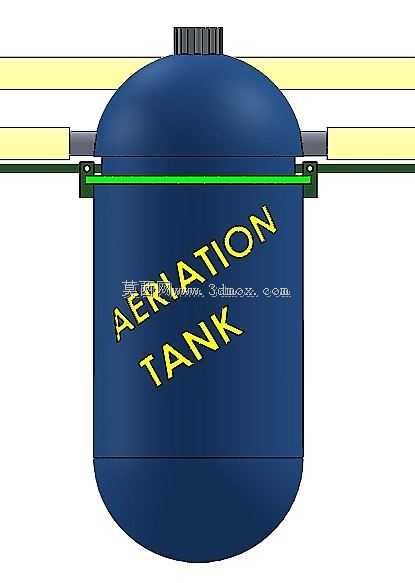

这套过滤装置的三维结构，是针对中小型集中供水场景、商用直饮水站点以及工业生产废水末端回用环节设计的并联式过滤单元，日常运维中能在不停机的状态下单独更换单支滤芯，不会造成整条供水线断供，这也是多联并联结构在水处理场景里最核心的实用优势。从结构排布来看，整套装置采用上下双层布局，上层为横向布置的主进水汇流管路，每一支深蓝色的过滤罐体都通过独立的支管与主汇流管连接，支管上预留了阀门安装位，可单独切断单支罐体的进出水通路，满足在线换芯、反冲洗的操作需求；下层预留了电控元件、水质检测探头的安装面板位，黄色标识的区域就是标准尺寸的电控箱、压力表、流量计的安装开孔位，建模时已经预留了安装法兰与走线槽的空间，不需要后期二次改孔。设计过程中首先考虑的是现场安装的边界限制，整套装置的横向总长度适配常规1.2米宽的设备安装机架，罐体之间的中心距预留了足够的扳手操作空间，更换滤芯时不需要额外拆除周边管路，罐体与下层安装面板的垂直距离满足快接接头的插拔行程，不会出现操作空间干涉的问题。主汇流管路的管径是按照单支罐体额定处理流量的总和匹配的，沿程水头损失控制在常规供水压力可承受的范围内，不会因为管路压损过大导致终端出水压力不足。每支过滤罐体的安装座都设计了快拆式卡箍结构，相比传统的螺纹连接，卡箍结构的密封可靠性更高，拆装时的操作力矩更小，不需要大型工具就能完成罐体拆卸。罐体本身的长径比是按照常规水处理滤料、反渗透膜元件的装填尺寸设计的，既可以装填PP棉、活性炭这类预处理滤料，也可以直接换装标准尺寸的RO膜、超滤膜元件，适配不同水质处理需求，不需要改动整体管路结构。在废水处理场景下，这套装置可以作为末端深度处理单元，承接前端生化、沉淀处理后的出水，进一步截留水中的悬浮物、残留胶体杂质，出水可达到回用标准；在饮用水处理场景下，可串联在市政供水管网后端，通过不同滤料的组合实现余氯吸附、重金属截留、细菌过滤的功能，出水满足直饮水水质要求。建模时所有管路的连接位置都做了密封面的结构细化，法兰连接的螺栓孔位、密封槽尺寸都符合通用管路安装标准，可直接导出工程图用于生产加工，安装机架的底部预留了地脚螺栓固定孔，可直接固定在水泥基础或者钢制机架上，整体重心经过校核，满水运行状态下不会出现侧倾风险。另外，上层汇流管的末端预留了排污口、反冲洗进水口，可直接对接反冲洗管路，定期对滤料进行反冲洗，延长滤料的使用寿命，降低运维成本。下层的安装面板采用模块化设计，可根据实际需求选配不同的检测元件，不需要改动整体支撑结构，电控元件的走线全部从面板后方的线槽排布，避免管路漏水造成电气安全隐患。整套装置的结构没有冗余设计，所有零部件都采用水处理行业的通用标准件，采购替换成本低，现场安装时只需要对接总进水口、总出水口、排污口三个外接管路，就能完成设备的安装调试，大幅降低现场施工的工作量。
