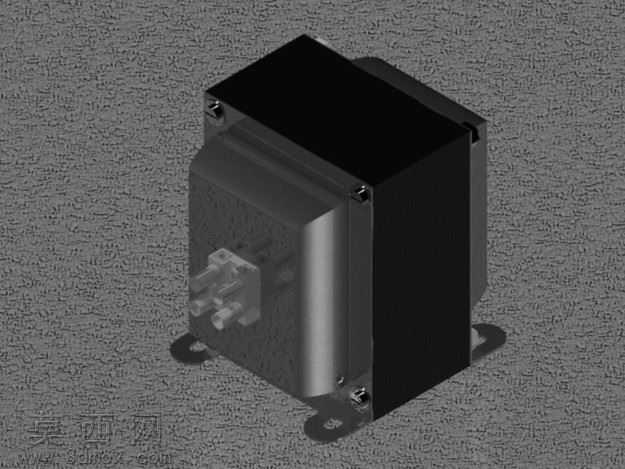

100VA24VAC降压变压器三维结构模型

本模型为100VA容量24VAC输出的降压变压器三维建模成果，建模过程中严格遵循工频低压变压器的实际结构比例进行尺寸还原，首先通过草图绘制确定变压器整体安装底座的轮廓，底座采用带安装孔的弯折金属支架结构，建模时对支架的弯折圆角、安装固定孔的沉头结构都做了精细化处理，保证安装结构的还原度。主体部分首先构建叠片式铁芯结构，对铁芯的叠压层级、侧边的紧固结构做了细节刻画，还原铁芯的层叠质感与固定方式；绕组部分区分了初级绕组与次级绕组的包裹绝缘层结构，对绕组外侧的绝缘包覆层的接缝、固定卡扣都做了对应建模，还原绕组封装后的真实外观。接线端子部分按照插片式接线端子的实际形态建模，对端子的插片厚度、固定基座的卡扣结构、端子与绕组的连接引出部位都做了细节处理，保证接线部位的结构准确性。顶部与侧边的绝缘封装外壳采用黑色绝缘材质，建模时还原了外壳的装配卡扣、与铁芯底座的固定点位，外壳的边角做了符合工业产品设计的圆角处理，避免尖锐棱角的安全隐患。渲染阶段针对不同部件匹配对应材质：金属安装支架赋予冷轧钢喷塑材质，调整材质的粗糙度与金属度参数，还原哑光金属的质感；铁芯部分赋予硅钢片叠压材质，通过纹理贴图模拟硅钢片的层叠纹理与金属氧化质感；绕组绝缘层赋予酚醛树脂绝缘材质，调整材质的半哑光属性，还原绝缘材料的温润质感；接线端子赋予镀锡铜材质，模拟金属端子的轻微反光与金属质感；黑色绝缘外壳赋予阻燃ABS材质，调整材质的漫反射参数与细微颗粒纹理，还原工程塑料的真实外观。设计过程中充分考虑变压器的实际装配逻辑，所有部件的装配间隙、固定结构都按照实际生产的公差要求进行设置，既保证模型外观的还原度，也可用于装配演示、结构教学等场景，模型整体结构完整，细节丰富，能够清晰展示工频降压变压器的外部结构与各部件的装配关系，可用于电气元件选型展示、电气设备装配示意、相关教学课件制作等用途。
