哈瓦德波拉制冷机组电子控制装置

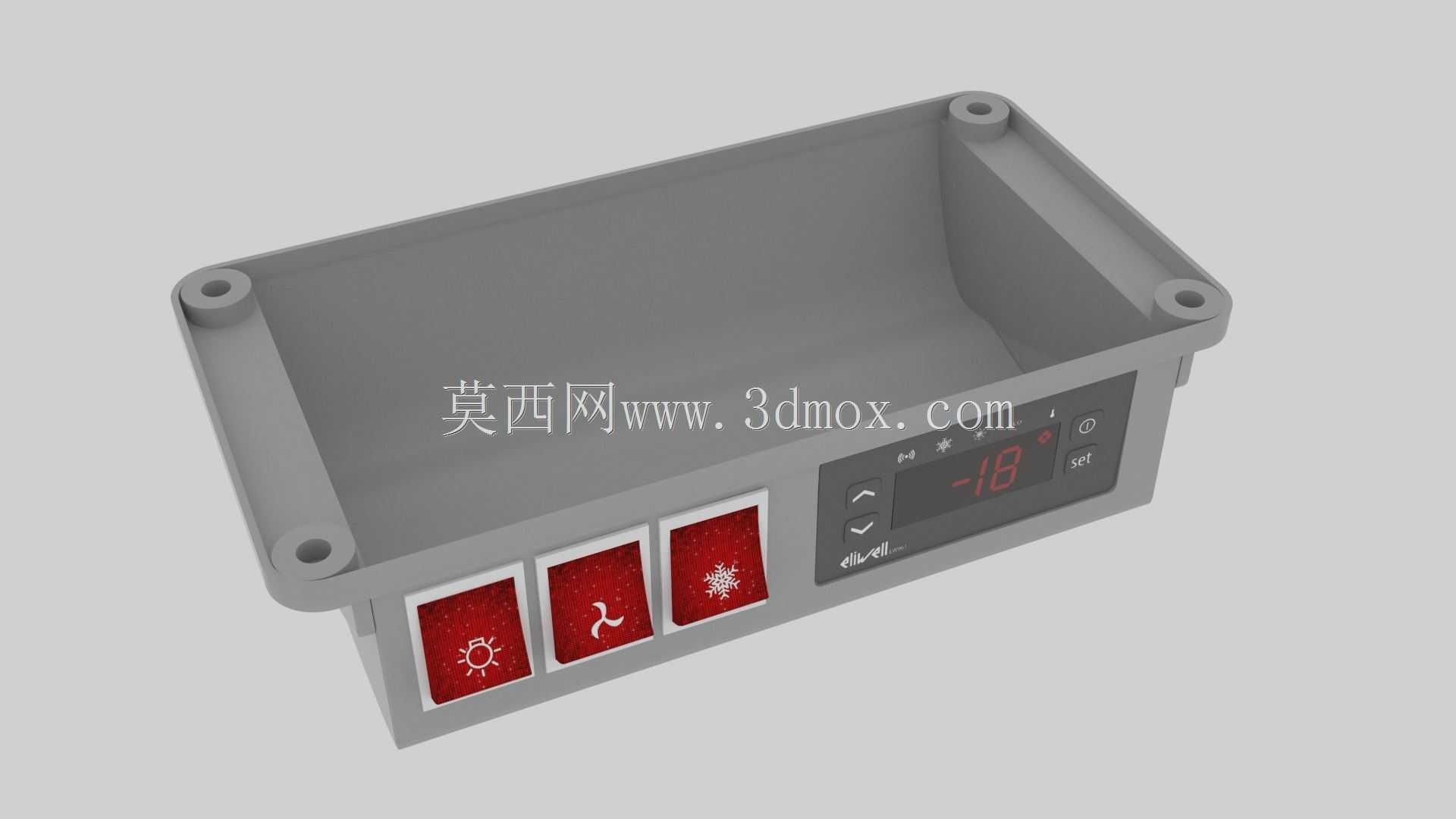

这款电子控制装置主要配套商用制冷机组使用，常见于商超冷柜、后厨冷藏库、生鲜存储仓这类需要恒定低温环境的场景，负责整套制冷系统的运行状态调控与参数反馈。从结构设计来看，整体采用带安装耳的盒式壳体，四个角位预留的通孔是安装固定位，安装时可直接通过螺栓将整个控制盒固定在机组侧壁或者电控安装板上，不需要额外设计转接支架，适配多数中小型制冷机组的安装预留空间，壳体的深度刚好容纳内部的控制电路板与接线端子，不会因为壳体过深挤占机组内部的布线空间，也不会因为壳体过浅导致内部元件挤压干涉。

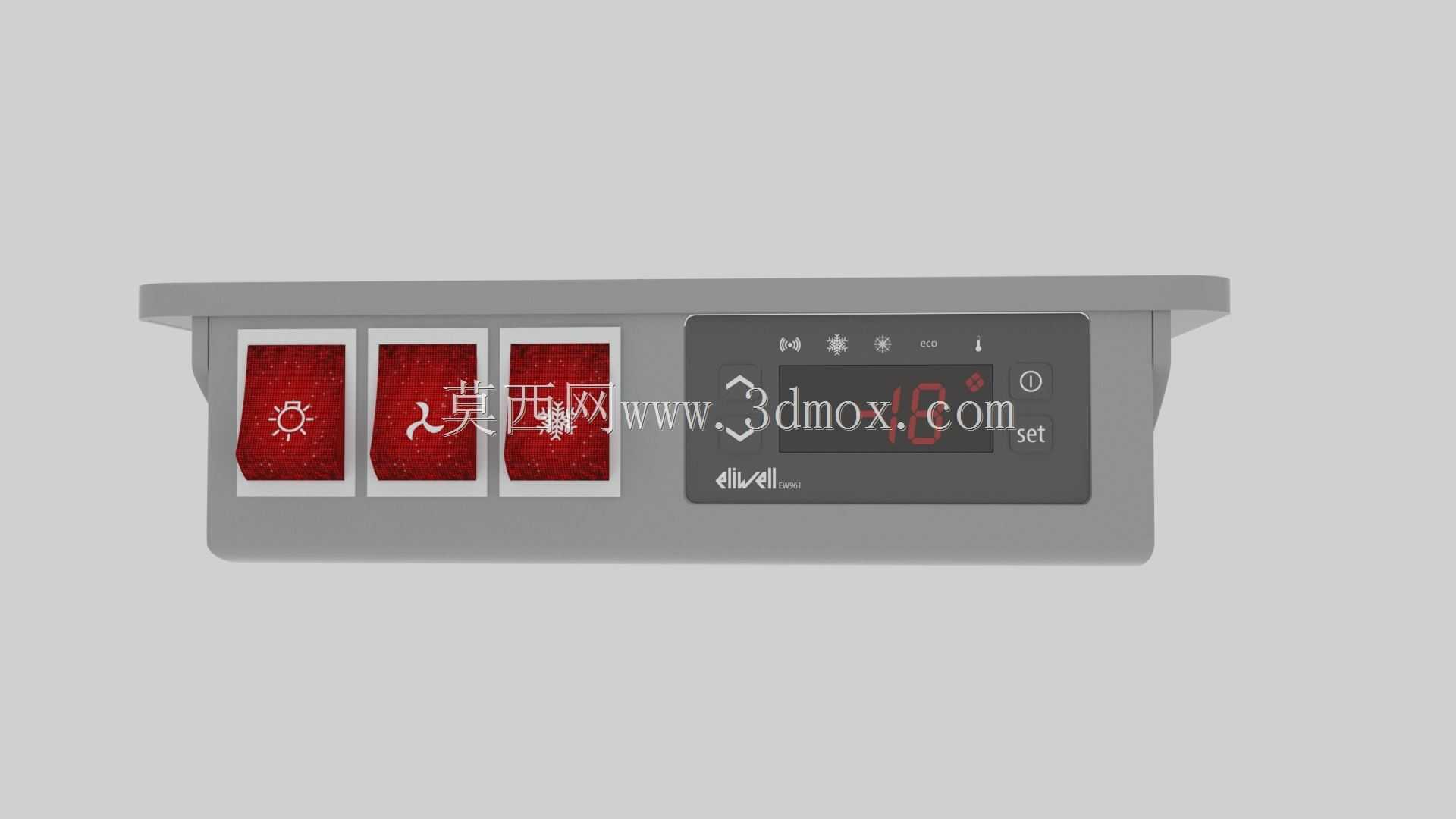

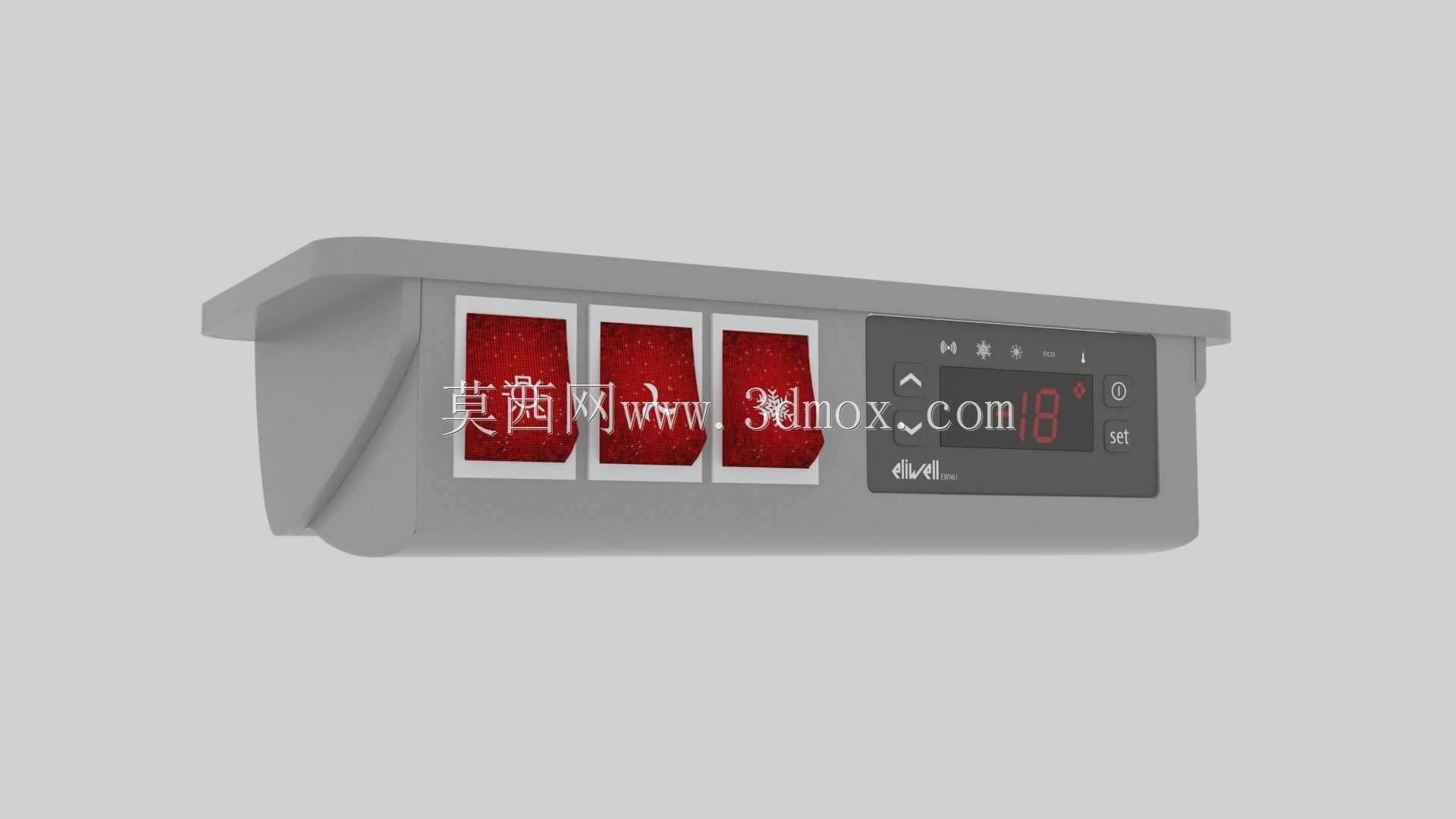

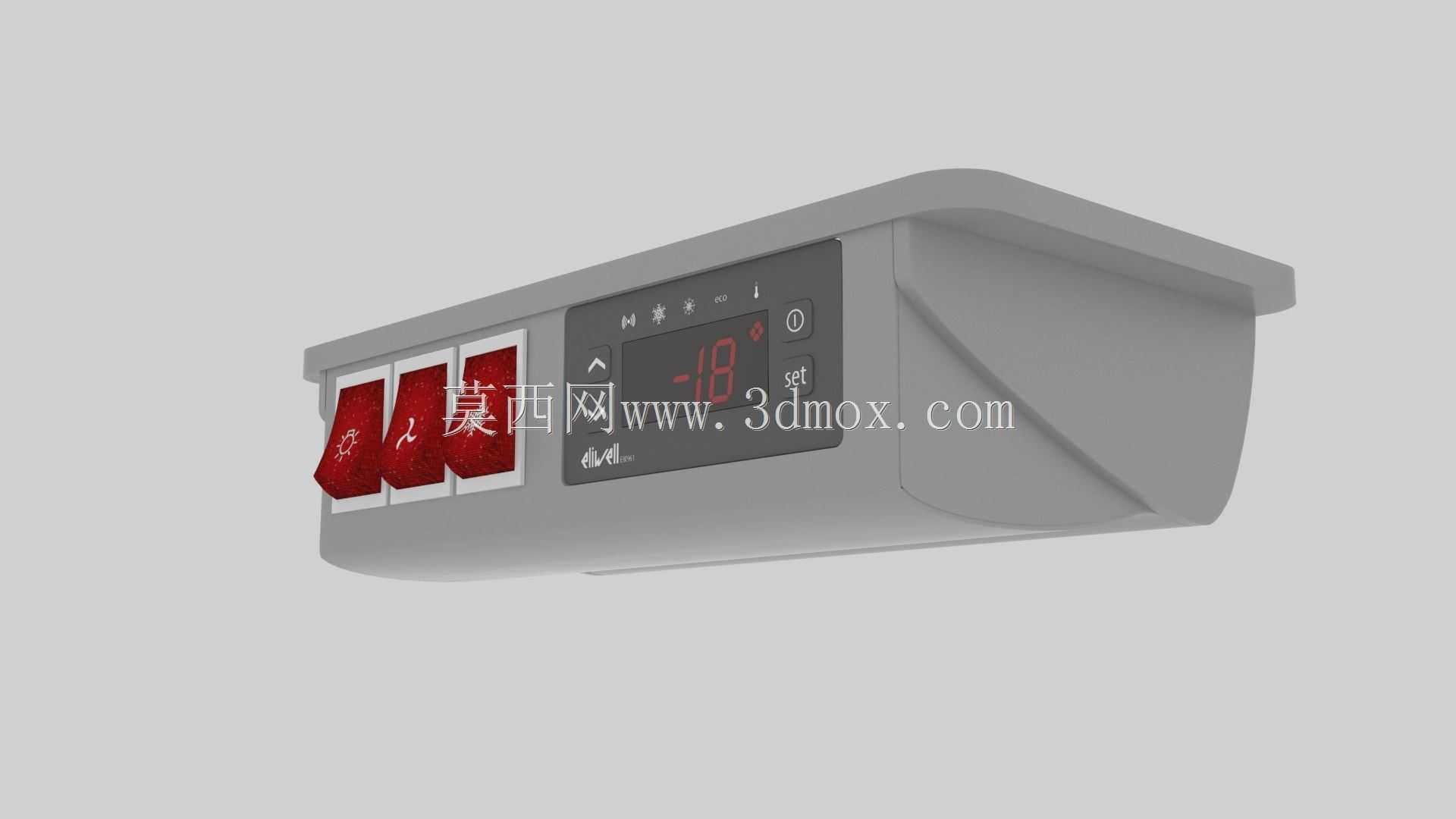

面板区域的布局完全贴合一线操作人员的使用习惯，数显屏直接设置在面板右侧，通电后可实时显示当前仓内温度，屏幕旁的上下调节按键可直接设定目标温控阈值，不需要拆开壳体就能完成参数调试，日常运维时不用断电拆壳就能调整参数，大幅降低现场运维的操作成本。面板左侧的三个带标识的功能按键，分别对应照明、化霜、制冷模式切换，每个按键都带背光标识，即使在冷库光线不足的环境下，操作人员也能快速识别按键功能，不会出现误操作的情况。

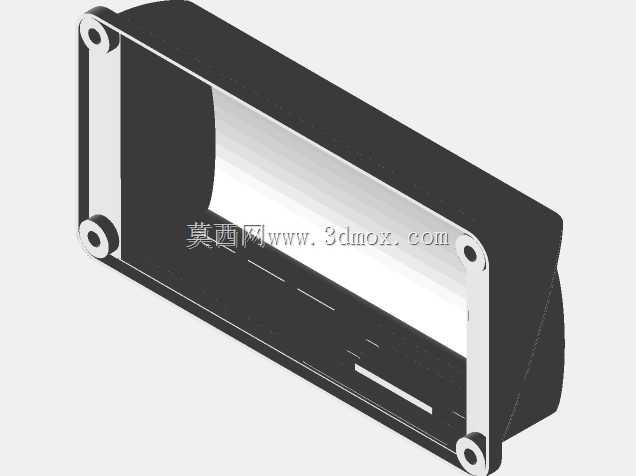

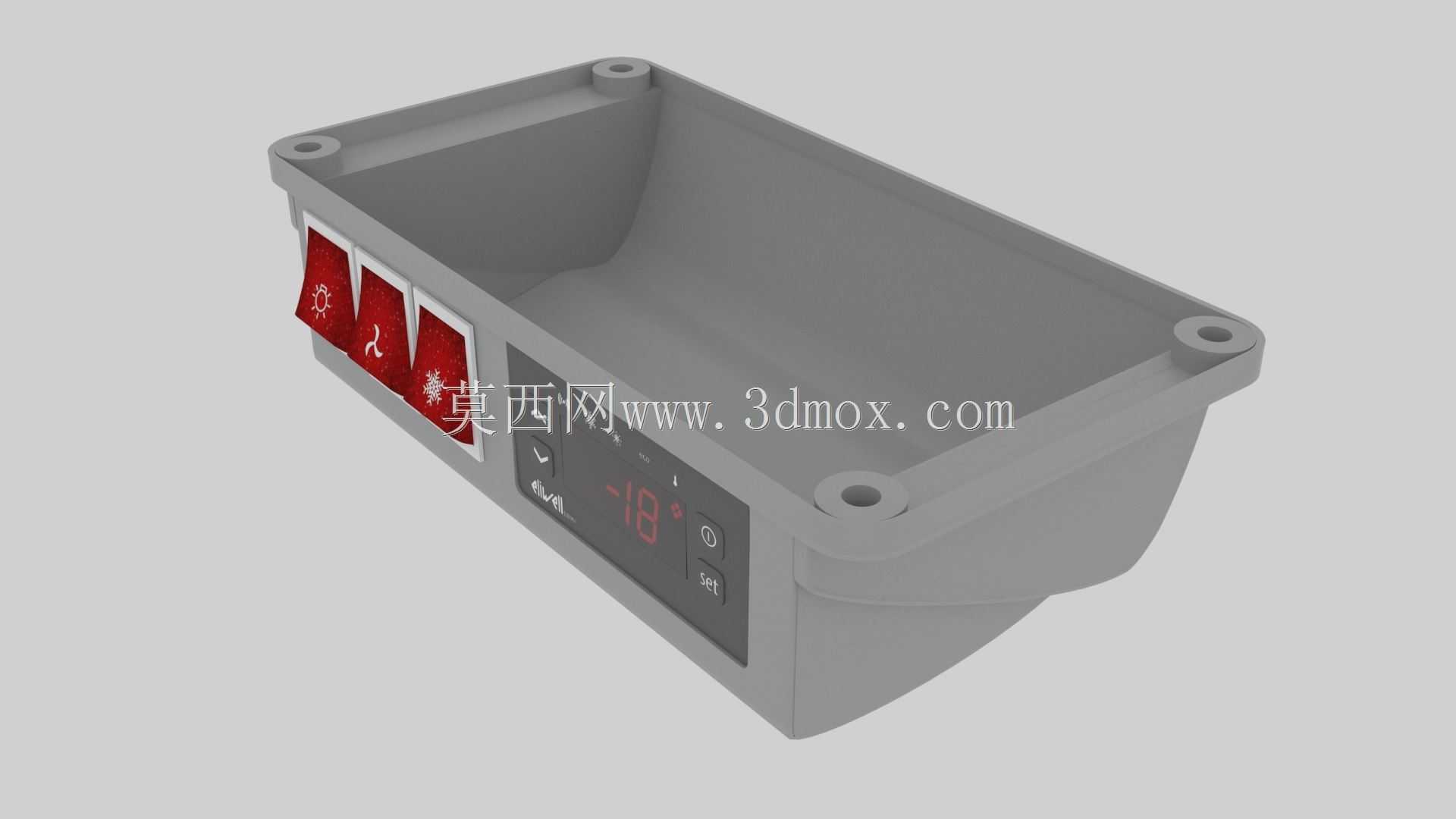

壳体采用敞口式的内腔设计，建模时已经预留了电路板安装柱的位置，内部走线的槽位也做了避让，实际生产时可直接将焊好元件的PCB板通过螺丝固定在内腔的安装柱上，接线端从壳体后侧的预留出线口引出，和制冷机组的压缩机、化霜加热丝、照明回路直接对接，不需要额外在壳体上开孔走线。壳体边缘做了加厚的止口设计，安装面板面盖后可达到基础的防尘防泼溅效果，适配后厨、冷库这类存在冷凝水、少量灰尘的使用场景，避免水汽或者灰尘进入壳体内部造成电路短路。

从建模细节来看，整个壳体的拔模角度完全符合注塑生产的工艺要求，所有转角位置都做了圆角过渡，没有尖锐的直角结构，既可以避免注塑生产时出现应力集中导致壳体开裂，也能防止安装运维时划伤操作人员。安装耳的位置做了局部加厚处理，螺栓锁紧时不会因为锁紧力过大导致安装耳断裂，四个安装孔的位置公差预留合理，即使安装板上的固定孔位存在小范围的加工误差，也能顺利完成装配，不会出现孔位对不上无法安装的问题。

在实际功能逻辑上，这款控制器可实时采集仓内的温度传感器信号，当仓温高于设定阈值时自动启动压缩机回路开始制冷，当温度达到设定下限后自动切断压缩机供电，维持仓内温度稳定；同时内置化霜周期控制逻辑，可根据运行时长自动触化霜加热回路，避免蒸发器结霜过厚影响制冷效率；照明回路的独立控制可单独开关冷柜内的照明，不需要联动制冷系统，方便存取货品时单独开启照明减少能耗。整个控制装置的结构设计完全围绕制冷场景的实际使用需求展开，没有多余的冗余结构，所有的结构特征都服务于安装、运维、功能实现三个核心维度，建模时的尺寸边界完全参考行业内通用的制冷控制器安装尺寸，可直接替换同规格的老旧控制器，不需要重新改动机组的安装开孔位置。
