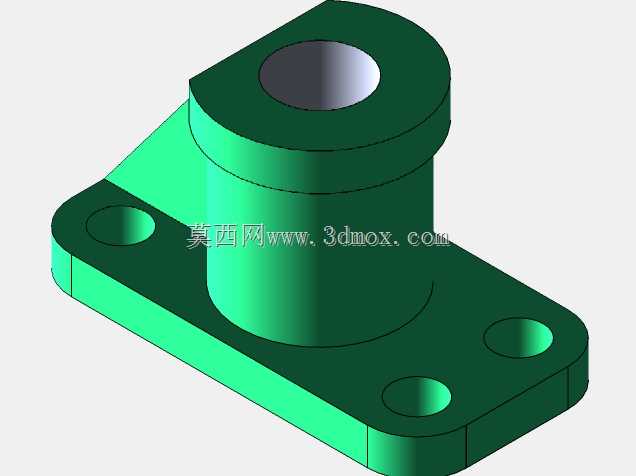

这类带安装法兰的立式支撑构件,在轻工输送线、小型自动化工作站、非标工装夹具的动力传递单元里应用十分普遍,核心作用是为穿入其中的回转轴、导向杆提供稳定的径向支撑,同时通过底部的安装法兰直接固定在设备型材框架或者安装基板上,省去额外设计转接支架的工序,能有效缩短非标设备的设计与装配周期。从结构功能来看,构件上部的通孔是核心工作部位,孔壁的加工精度直接决定了配套轴件的回转同轴度,设计时需要根据配套轴的直径、负载大小确定孔的公差配合等级,如果是用于无油润滑的工况,还需要在孔壁预留润滑脂槽或者镶嵌自润滑衬套的安装空间,避免轴件长时间回转出现干磨抱死的问题。上部筒体外侧的加厚凸缘,一方面是为了增加孔的轴向接触长度,提升轴件支撑的稳定性,减少轴端受径向负载时的挠曲变形量,另一方面也能在安装端盖、密封件的时候提供足够的压紧面,防止粉尘、切削液从轴与孔的间隙进入支撑部位,磨损失效。底部的安装法兰采用近似菱形的切边结构,相比整圆形法兰能节省安装空间,四个安装孔对称分布在筒体的两侧,孔位设计时需要匹配常用的内六角圆柱头螺栓尺寸,预留足够的扳手操作空间,避免装配时螺栓无法顺利拧紧;法兰与筒体连接的部位设置了三角形加强筋,这处结构是整个构件的强度关键,当上部轴件承受偏载的时候,加强筋能分散筒体与法兰连接处的应力,避免长期受交变载荷出现焊缝开裂或者本体断裂的问题,筋板的厚度通常取法兰厚度的0.8倍左右,既能保证强度,也不会造成不必要的材料浪费。设计这类构件的时候,首先要确定核心的支撑孔直径,这一参数由配套的轴径决定,之后根据轴的悬臂长度确定上部筒体的高度,筒体高度一般取支撑孔直径的1.5到2倍,保证足够的支撑跨度;底部法兰的尺寸需要根据安装面的空间确定,四个安装孔的中心距要避开设备框架上的型材槽、其他安装构件的干涉位置,法兰的厚度要满足螺栓拧紧时不会出现变形的要求,通常根据螺栓规格取8到15毫米不等。在建模过程中,需要特别注意安装孔的沉头深度,要保证螺栓拧紧后头部不高出法兰表面,避免后续安装其他部件时出现干涉;筒体与法兰、加强筋的连接部位都要设置合理的铸造圆角或者加工圆角,减少应力集中的问题,如果是采用铸造工艺生产毛坯,还要预留足够的加工余量,拔模斜度控制在1到1.5度之间,方便毛坯脱模。实际选型应用的时候,需要先核算构件的承载能力,根据轴件传递的扭矩、承受的径向负载确认筒体壁厚、加强筋厚度是否满足强度要求,同时核对安装孔的位置尺寸是否和设备安装基板的孔位匹配,如果是用于有腐蚀的工况,还要根据环境选择对应的材质,普通工况用HT200铸铁或者Q235钢即可,腐蚀环境可以选用304不锈钢或者做表面喷塑、镀锌处理。这类支撑构件相比分体式的支架与轴套组合,集成度更高,装配累积误差更小,能有效提升轴系的安装精度,在小型传动机构、手动工装的旋转部位、检测设备的导向支撑部位都能见到这类结构的应用,设计时只要根据实际工况调整关键尺寸参数,就能快速适配不同的使用需求,不需要从零开始进行结构设计,能大幅提升结构设计的工作效率。
