直径46毫米镀铬多圈精密电位计计数旋钮

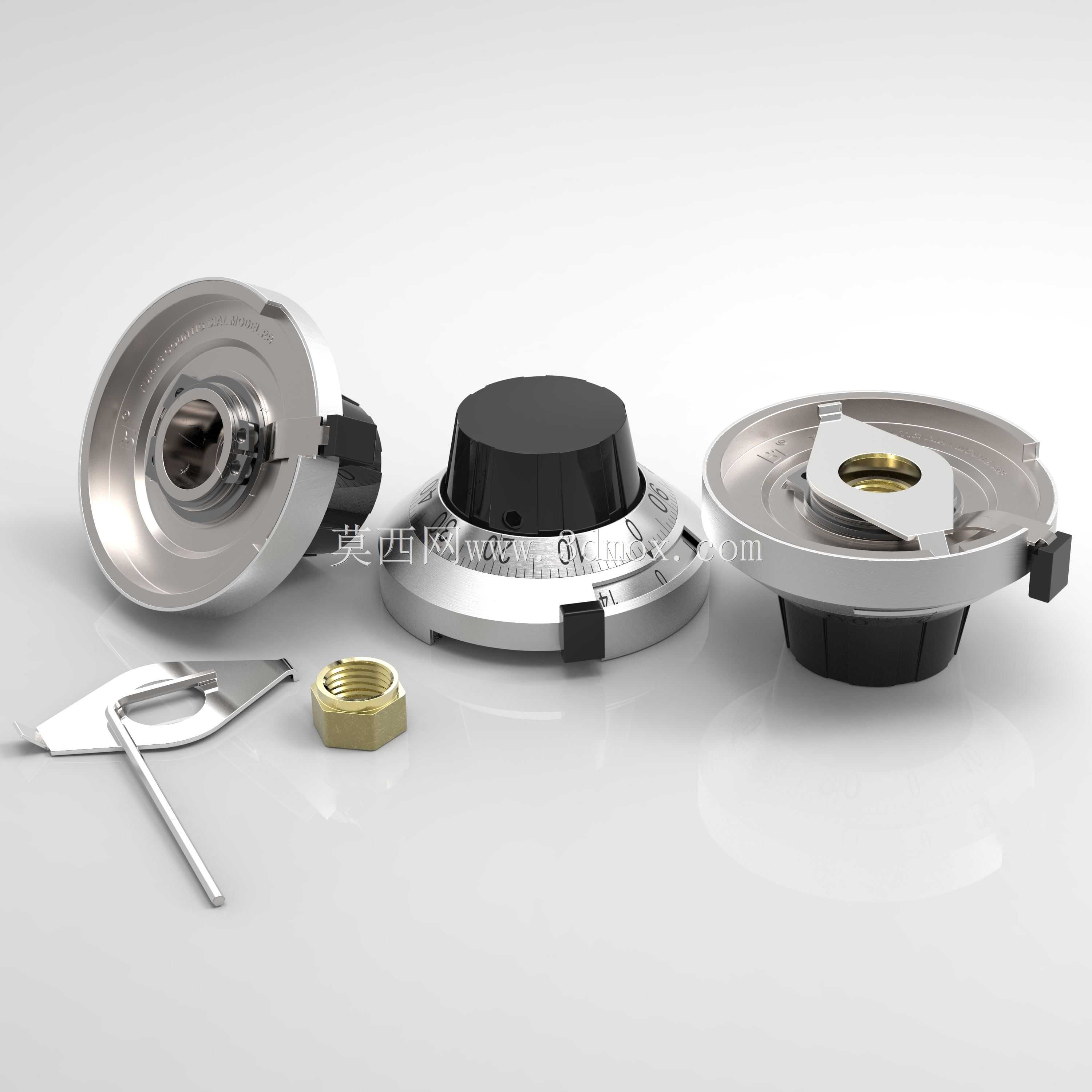

　　在工业测控、实验仪器、老旧通信设备调校、精密电源调压这类需要连续精细参数调整的场景里，多圈电位计的配套调节旋钮一直是容易被忽略但直接影响操作手感与调节精度的核心小件。这套直径46毫米的镀铬多圈计数旋钮，就是针对小直径多圈电位计开发的配套操作件，整套组件除了带刻度标识的旋钮主体，还包含了安装固定用的铜质锁紧螺母、刻度指示指针、定位弹片这些配套安装件，拿到手就能直接完成电位计轴端的装配，不需要额外凑齐零散安装配件。

　　从实际使用的场景来看，这类旋钮常被用在实验室直流稳压电源的电压电流细调、工业温控设备的参数阈值设定、老式通信电台的频率微调、高精度信号发生器的输出幅值调节这类需要多圈旋转才能完成全量程参数调整的设备上，和普通单圈旋钮不同，多圈计数结构能把电位计十圈左右的旋转行程对应到清晰的刻度读数上，操作人员不需要额外外接数显表，只需要看旋钮上的刻度盘读数就能知道当前调节的大致参数位置，调节的时候不会因为单圈刻度太密出现读值偏差，也不会因为旋转圈数太多记不清当前调节位置。

　　设计上这套旋钮做了明确的功能分层，顶部的黑色旋帽是防滑操作区，做了细密的周向滚花，手上沾了少量车间常见的切削液、灰尘的时候也能稳稳拧动，不会出现打滑空转的情况；中间的银色镀铬外圈是固定刻度盘，上面蚀刻了清晰的0到10的主刻度，每一小格对应电位计单圈行程内的细分参数，镀铬层做了加厚处理，长期用手指反复摩擦也不会掉漆露底，在车间有少量油污、潮气的环境里也不会生锈卡滞；底部的黑色基座是和电位计轴配合的连接部分，内部做了和标准电位计轴匹配的D型孔，套上之后不会和轴之间出现相对转动，侧面的锁紧螺钉能把旋钮牢牢固定在轴上，大力调节的时候也不会出现旋钮跟转、读数错位的问题。

　　安装边界上，这套旋钮适配的是行业通用的6毫米直径D型电位计轴，安装完成后旋钮整体突出面板的高度是22毫米，配套的指示指针需要固定在设备面板上，指针尖端对准刻度盘的刻度线，安装的时候要注意旋钮和面板之间留出1毫米左右的活动间隙，不能把旋钮压死在面板上，不然旋转的时候会出现卡滞、阻尼过大的问题；配套的铜质锁紧螺母是M10×0.75的标准细牙螺纹，和市面上绝大多数多圈精密电位计的安装螺纹完全匹配，面板开孔只需要开直径10毫米的安装孔就能顺利穿过电位计轴，不需要做特殊的扩孔或者定制加工。

　　从结构设计的细节来看，旋钮内部的定位弹片是实现清晰档位手感的核心零件，弹片压在刻度盘背面的定位齿上，每旋转一小格就会有清晰的段落反馈，操作人员不用盯着刻度盘，靠手感就能知道自己转了多少个刻度，在视线需要同时盯着被测设备读数的调试场景里，这种清晰的段落感能大幅提升调试效率，也能避免因为视线偏移导致调节过量。整套零件的配合公差做了严格控制，旋钮旋转的时候没有径向晃动，刻度盘和指示指针之间的间隙均匀，不会出现旋转的时候指针刮蹭刻度盘的问题，长期反复旋转也不会出现阻尼变大、手感变松的情况。

　　在设备选型的时候，如果是做需要连续精细参数调节的工控设备、实验仪器，选这种带计数刻度的多圈旋钮，比用普通的光面塑料旋钮调节精度高很多，镀铬的金属外壳也比塑料旋钮的耐用性好，在工业现场的复杂环境里使用寿命能提升数倍，而且标准的安装尺寸能直接替换设备上原有老化、损坏的同规格旋钮，不需要修改原有设备的面板结构，维修替换的成本很低。建模的时候这套组件把每个零件的配合关系都做了还原，包括内部的D型轴孔、锁紧螺钉的位置、弹片的安装槽、刻度线的蚀刻深度都和实物一致，做设备结构设计的时候可以直接调取这个模型装配到面板上，能准确核对安装空间、操作间隙，避免出现装配的时候旋钮和周边元器件干涉、操作空间不足的问题。
