复古离合器片手动变速传动结构

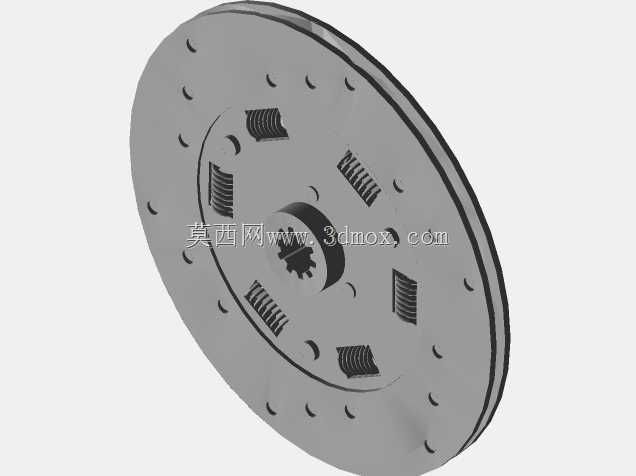

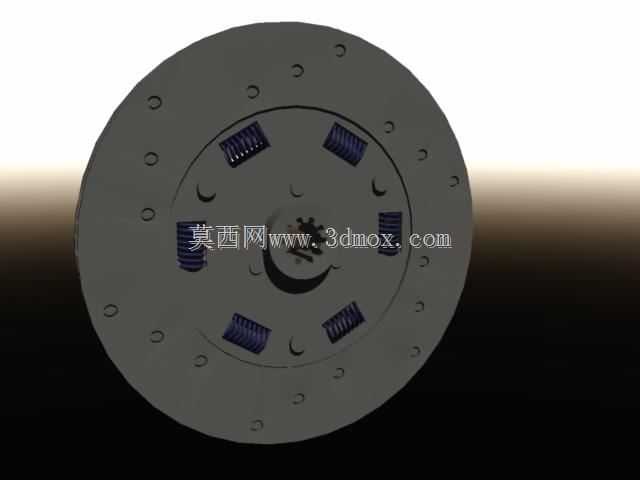

在手动传动系统的扭矩传递链路里，离合器从动片是衔接动力输入与变速机构的核心缓冲部件，这套结构的设计逻辑完全围绕动力接合的平顺性、扭矩传递的可靠性展开，没有冗余的装饰性结构，每一处几何特征都服务于实际工况需求。从安装边界来看，该从动盘的外圆直径适配常规手动变速器的一轴安装空间，盘体外缘均匀分布的通孔用于和压盘组件形成安装定位，孔位的节圆直径严格匹配对应飞轮的安装孔距，保证装配后整体的同轴度，避免高速转动时出现动平衡超差的问题。盘体中心的花键毂是动力输出的核心衔接部位，内花键的模数、齿数完全匹配变速器输入轴的外花键参数，装配后可沿轴向做小范围滑动，保证离合器分离、接合过程中不会出现卡滞，花键的齿侧间隙控制在合理范围，既避免间隙过大导致传动冲击，也防止间隙过小出现热胀卡滞。盘体上沿周向均匀布置的螺旋弹簧是核心缓冲结构，弹簧的刚度经过匹配计算，当动力接合时，发动机输出的扭矩首先通过摩擦衬片传递到盘体，再通过弹簧的压缩形变吸收瞬时冲击，避免扭矩突变直接传递到变速器齿轮，造成打齿、传动系异响等问题，弹簧的安装座采用冲压成型的限位结构，限制弹簧的最大压缩量，防止过载工况下弹簧出现并圈失效。摩擦衬片采用耐高温耐磨材质，通过粘结工艺固定在盘体两侧的衬片安装面上，衬片的摩擦系数经过工况匹配，保证在半联动状态下可以平稳传递扭矩，同时在长期滑磨工况下不会出现过快磨损，衬片表面开有径向的排屑槽，可将滑磨过程中产生的磨屑及时排出，避免磨屑夹在摩擦面之间造成接合抖动。在实际应用场景中，这类带缓冲弹簧的离合器从动片主要匹配小排量手动挡动力系统，日常工况下可以覆盖起步、换挡、动力切断等全场景需求：起步时驾驶员缓慢抬起离合器踏板，压盘逐步压紧从动盘，摩擦面的滑磨配合弹簧的缓冲，让动力平顺传递到变速器，避免起步熄火或者窜动；换挡时离合器分离，从动盘与飞轮、压盘脱离接触，切断动力传递，保证变速器齿轮可以顺利完成啮合切换；行驶过程中遇到传动系瞬时过载时，弹簧的形变还可以吸收冲击载荷，保护变速器齿轮、传动轴等下游部件不被冲击扭矩损坏。设计过程中需要重点校核几个核心参数：首先是从动盘的整体转动惯量，在保证结构强度的前提下尽可能降低盘体重量，减少离合器分离时的转动惯量，降低换挡时的齿轮冲击；其次是弹簧的刚度匹配，刚度过大会导致缓冲效果差，接合时冲击明显，刚度过小则会导致大扭矩传递时弹簧压缩量过大，出现传动滞后甚至打滑；另外是摩擦衬片的有效摩擦半径，直接决定了离合器的最大扭矩传递容量，需要根据匹配的动力源最大输出扭矩做冗余设计，保证全油门工况下不会出现离合器打滑。盘体上的月牙形减重孔除了降低整体重量之外，还可以在转动过程中形成空气导流，带走滑磨产生的热量，避免摩擦衬片长期高温下出现摩擦系数衰退，延长衬片的使用寿命。花键毂与盘体之间的连接采用铆钉铆接结构，铆钉的分布直径、数量经过剪切强度校核，保证大扭矩传递时铆钉不会出现剪切失效，铆接后的盘体端面跳动控制在极小的公差范围内，避免离合器接合时出现抖动、分离不彻底的问题。从装配流程来看，该部件属于变速器前端的易损更换件，安装时需要先确认花键配合顺畅，再按照对角顺序拧紧压盘安装螺栓，保证压盘对从动盘的压力均匀分布，日常维护中需要检查摩擦衬片的磨损量，当衬片磨损到极限位置时需要及时更换，避免铆钉外露刮伤飞轮或者压盘的摩擦面。
