老式铸铁壳体三速变速传动装置

项目分类:机械图纸 发布时间:2021-10-29 ID:349491

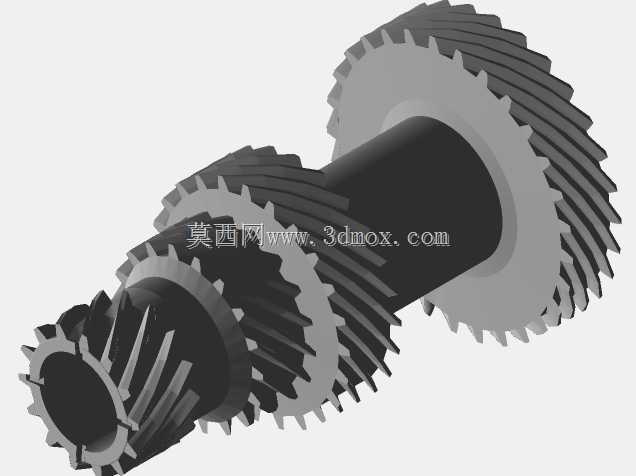

  • 老式铸铁壳体三速变速传动装置

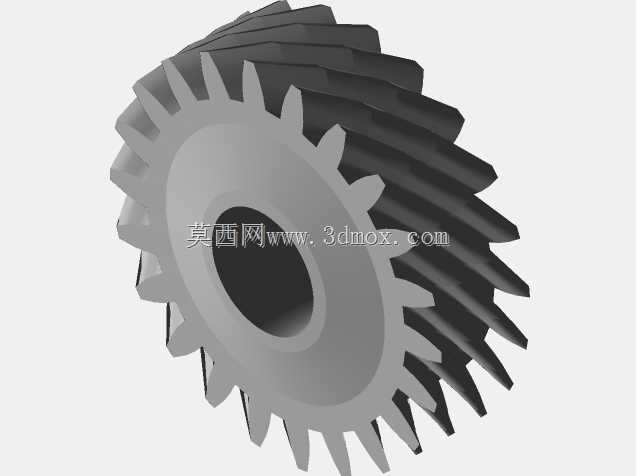

  • 老式铸铁壳体三速变速传动装置

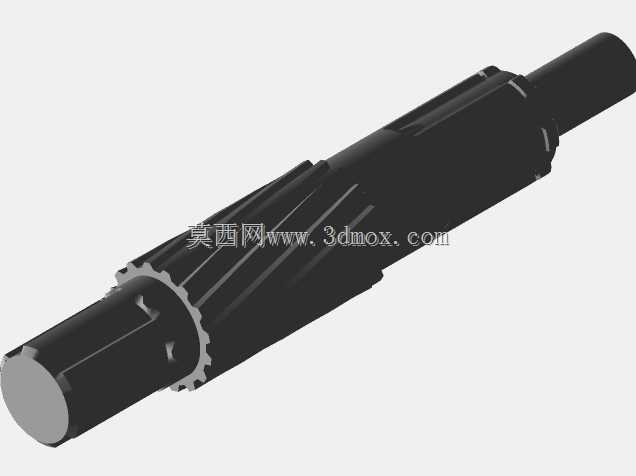

  • 老式铸铁壳体三速变速传动装置

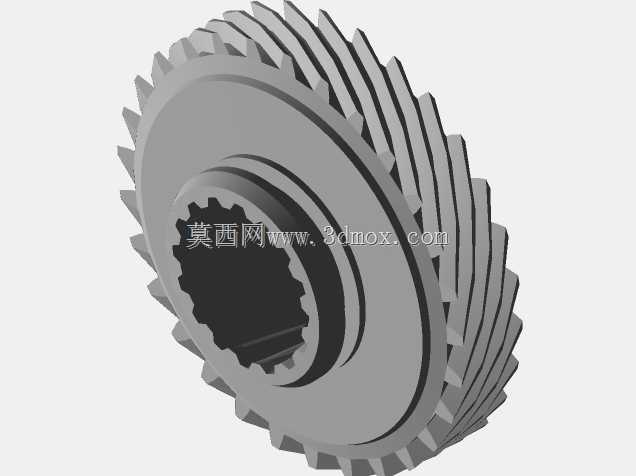

  • 老式铸铁壳体三速变速传动装置

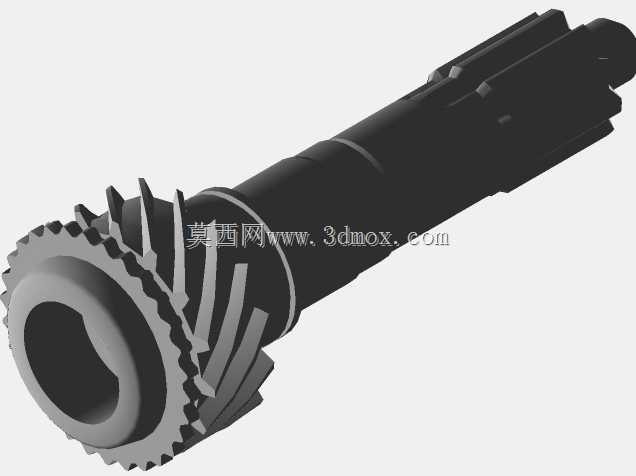

  • 老式铸铁壳体三速变速传动装置

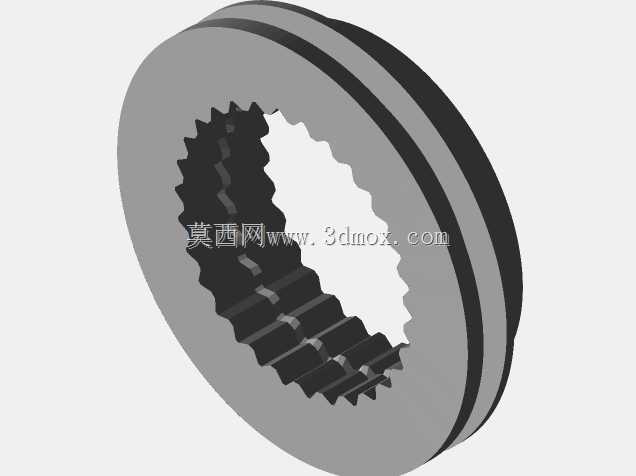

  • 老式铸铁壳体三速变速传动装置

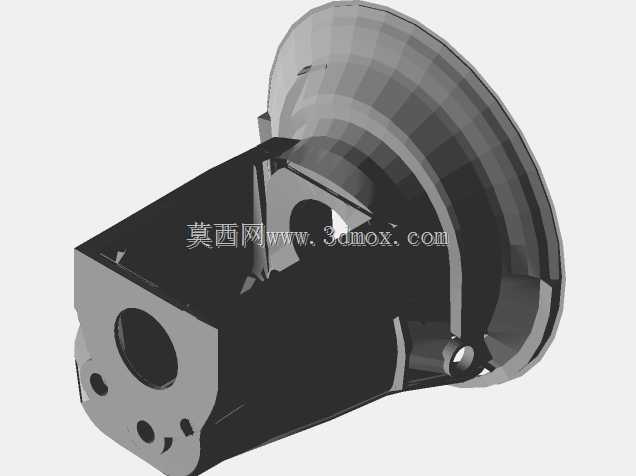

  • 老式铸铁壳体三速变速传动装置

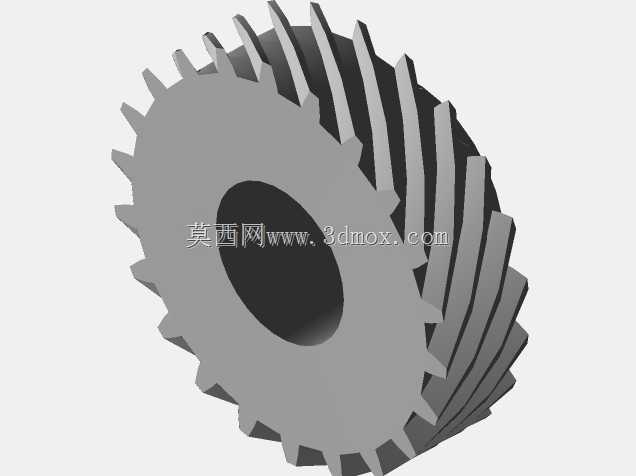

  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置
  • 老式铸铁壳体三速变速传动装置

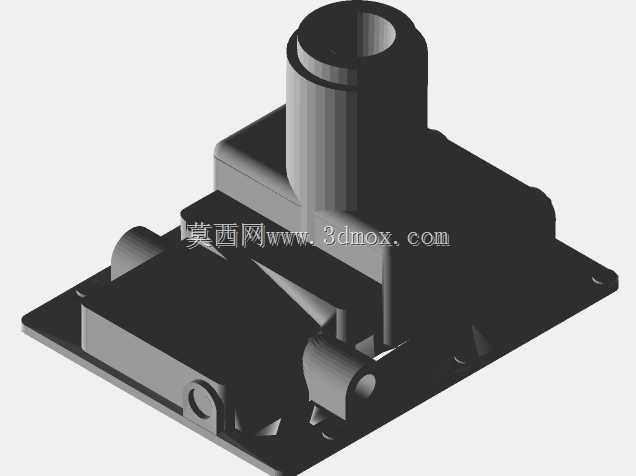

在早期工业动力传输场景中,这类三速变速装置常被配套在小型固定式加工设备、农用作业机具以及轻型运输载具的动力输出端,承担着匹配动力源输出转速与作业端负载需求的核心作用,能够在动力源转速恒定的前提下,通过切换不同啮合的齿轮副,输出三档不同的转速与扭矩,适配不同工况下的负载变化,比如低速档适配重负载的起步、重载作业工况,中速档适配常规持续作业,高速档适配轻负载的快速移动或高速加工场景。从结构设计来看,整个装置采用一体化铸铁壳体作为承载基体,壳体底部设置带安装孔的法兰安装边,安装边的孔位按照均匀受力的原则排布,安装时可通过螺栓直接固定在设备的机架安装平面上,安装边界需要预留出上部换挡操作机构的活动空间、侧方动力输入轴与输出轴的连接操作空间,避免与周边设备构件产生干涉。壳体上部的凸起筒状结构是换挡拨叉的安装腔,内部容纳换挡拨叉、拨叉轴以及定位钢球组件,换挡时通过操纵杆带动拨叉移动,推动对应档位的齿轮沿轴向滑动,实现不同齿轮副的啮合切换,筒状结构的壁厚经过加强设计,能够承受换挡操作时的侧向冲击力,同时避免拨叉组件运行时受到外界粉尘、碎屑的侵入。壳体内部的腔体按照齿轮传动的中心距要求加工出对应的轴承安装孔位,各轴系通过滚动轴承支撑在壳体上,输入轴、中间轴、输出轴的轴线保持平行布置,齿轮副采用直齿圆柱齿轮设计,加工难度低,装配调整方便,能够传递稳定的扭矩,齿轮与轴之间通过平键实现周向固定,滑动齿轮与轴之间采用花键连接,既可以传递扭矩,又能保证齿轮沿轴向顺畅滑动完成换挡动作。壳体的侧壁预留有润滑油加注口与放油口,日常维护时可以通过加注口注入齿轮润滑油,依靠齿轮转动时的飞溅润滑对各啮合齿面、轴承位置进行润滑,减少部件磨损,放油口设置在壳体腔体的最低位置,方便定期更换润滑油时排出废油与沉积的金属磨屑。这类铸铁壳体的设计充分考虑了铸造工艺的可行性,所有外壁的转角位置都设置了铸造圆角,避免铸件冷却时产生应力集中导致开裂,壳体的壁厚保持均匀,防止铸造过程中出现缩孔、缩松等缺陷,安装边与壳体主体的连接位置设置了加强筋,提升整体的结构刚性,避免螺栓紧固时壳体出现变形,影响内部轴系的同轴度,导致齿轮啮合不良、运转噪音过大甚至打齿的问题。在实际装配过程中,需要先将各轴系的齿轮、轴承、定位组件预装完成后,再整体装入壳体腔体,最后通过侧盖与密封垫完成腔体的封闭,保证腔体的密封性,防止润滑油渗漏,同时阻挡外界杂质进入腔体内部加速齿轮与轴承的磨损。这类变速装置的结构设计逻辑非常务实,没有冗余的复杂结构,所有结构都服务于动力传输、档位切换、部件承载、安装维护的实际需求,在工业发展早期的各类动力设备中应用十分广泛,即便放到现在,其结构设计思路对于小型简易变速机构的设计依然有很强的参考价值,尤其是在对成本控制要求高、工况环境相对恶劣、维护条件有限的应用场景下,这种结构简单、可靠性高、维护方便的三速变速装置依然有其适用空间。
