三腔香皂成型上模结构三维设计

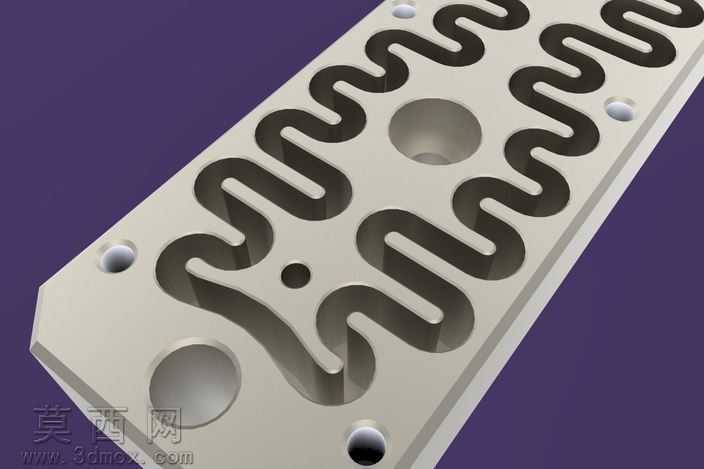

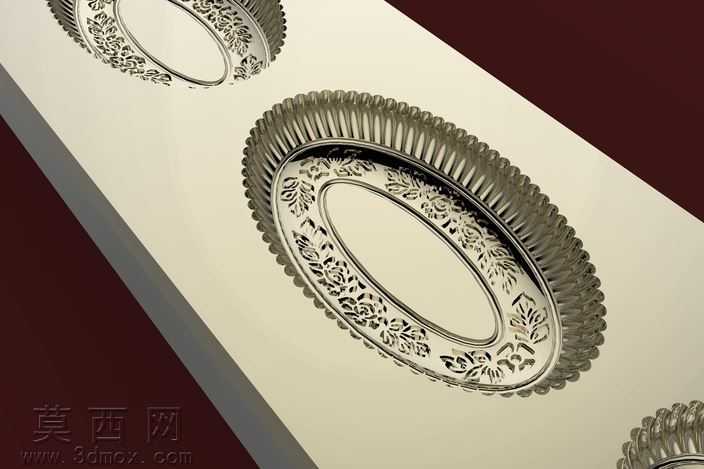

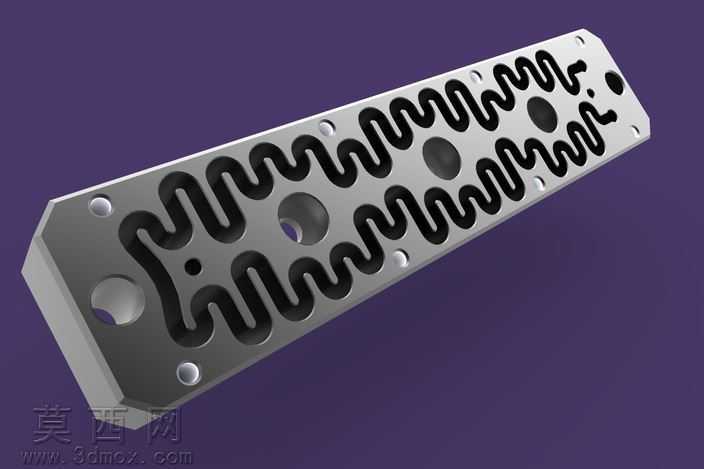

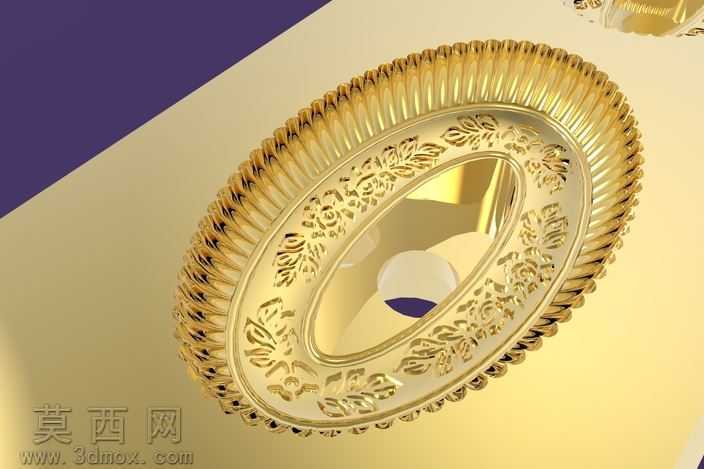

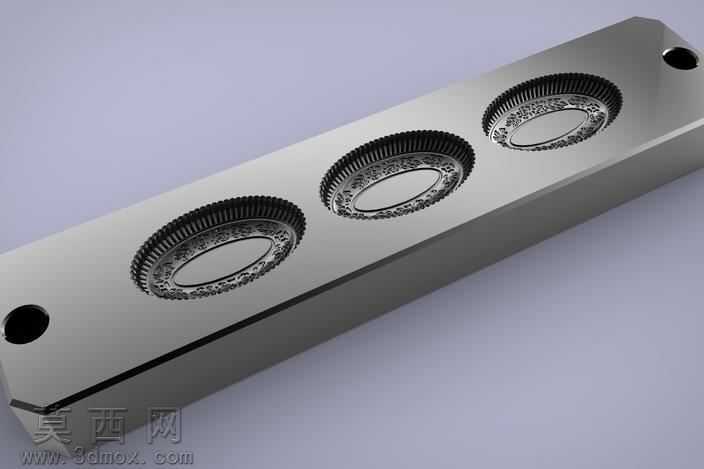

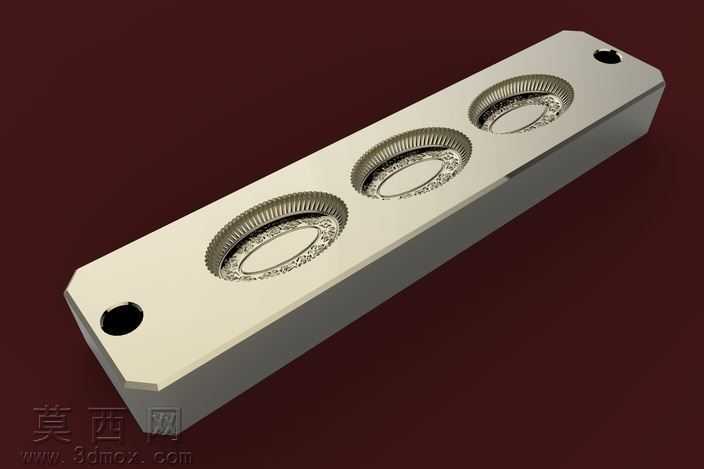

本作品为香皂生产用三腔成型上模结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循注塑模具的设计规范，先完成模胚基体的基础特征搭建，以长方体为基础特征，通过拉伸、切除命令完成基体外形构建，在基体两端预留安装定位孔，保障模具与设备安装时的同轴度与定位精度。随后针对三个成型型腔进行细节建模，每个型腔采用环形阵列特征构建边缘防滑齿纹结构，齿纹参数经过反复调整，既保证香皂成型后边缘的握持摩擦力，又避免脱模时出现齿位粘模的问题；型腔中心的椭圆成型区域，通过包覆、浮雕特征构建香皂表面的品牌纹理区域，纹理深度控制在0.15mm，既保证标识的清晰度，又不会在脱模时造成纹理拉伤。材质渲染阶段，为模胚整体赋予高铬合金工具钢材质，调整材质的反射率与粗糙度参数，还原模具钢经过精磨后的金属哑光质感，对型腔成型面单独赋予抛光面材质，模拟模具型腔经过镜面抛光后的高光效果，同时添加环境HDR贴图，让金属表面的反射层次更具真实感，渲染时采用三点布光方式，主光从侧上方45度照射，突出型腔的纹理细节与模体的棱边结构，辅光补亮暗部避免死黑，轮廓光勾勒模体边缘，提升整体渲染的立体感。结构设计上，三个型腔采用等距排布，相邻型腔间距经过力学计算，保证注塑充模时料流的均衡性，避免出现各腔成型压力不均导致的香皂密度差异；模体厚度设置为25mm，经过刚度校核，在最大注塑压力下模体变形量小于0.02mm，满足成型精度要求；两端的安装孔采用沉孔设计，保证安装螺栓头部不突出模面，避免合模时出现干涉。设计过程中同步考虑脱模斜度，所有型腔侧壁设置1度的脱模斜度，配合抛光后的型腔表面，可大幅降低脱模阻力，减少成品的顶出痕迹，同时在型腔边缘设计0.2mm的圆角过渡，避免应力集中导致的模腔开裂问题，也能让香皂成品边缘更圆润无毛刺。
