多安装位L型金属板连接固定支架

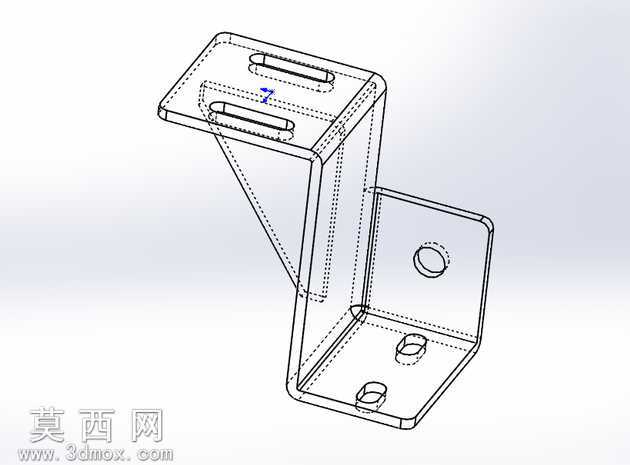

本模型为多安装位L型金属板连接固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循钣金加工工艺规范，对板材折弯半径、开孔边距、安装孔位公差均做了符合实际生产要求的参数设定，确保模型可直接对接钣金下料、折弯、冲孔等加工工序。模型整体采用等厚度金属板材折弯成型，主体为直角L型弯折结构，三个相互垂直的安装面分别设置了不同规格的安装孔位：竖直安装面开设两个长圆形腰型孔，可适配安装过程中的位置微调需求，抵消安装基面的加工误差；水平侧向安装面开设两个横向长圆形腰型孔，满足横向位置调节的安装需求；底部水平安装面开设一个圆形通孔，可配合螺栓完成底部定位固定。建模过程中对板材折弯处做了自然的圆角过渡处理，还原真实钣金折弯的工艺特征，避免直角锐边的不符合实际加工的建模错误。材质渲染方面采用哑光黑色金属喷塑材质效果，还原金属支架表面做防锈喷塑处理后的真实质感，对孔位边缘、折弯棱线做了细微的光影处理，突出金属板材的硬朗质感与结构轮廓。设计思路上，该支架主要用于工业设备、机电组件、柜体构件之间的直角连接固定场景，多面多规格腰型孔的设计大幅提升了支架的安装适配性，可兼容不同孔位间距的安装基面，无需额外定制孔位即可完成装配，整体结构简洁紧凑，在保证连接结构强度的前提下尽可能减少板材占用空间，折弯一体成型的结构无需额外焊接拼接，加工工序简单，结构稳定性强，可承受中等载荷的连接固定需求，适用于各类需要直角转接、多面固定的工业装配场景。
