海信家用壁挂式空调红外遥控器结构设计

这款遥控器是家用分体式空调系统的核心人机交互终端，日常使用场景覆盖住宅客厅、卧室、小型办公隔间等安装壁挂式、立柜式海信同协议空调的空间，用户无需接触空调室内机本体，在8米有效遥控范围内、30度水平发射角内即可完成所有空调运行参数的调整，完全适配日常坐姿、卧姿下的盲操作需求，不用起身走到空调跟前按压机身按键，大幅提升日常使用的便捷性。

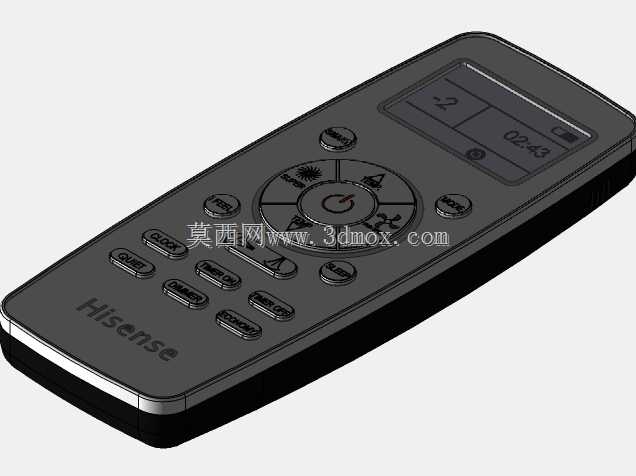

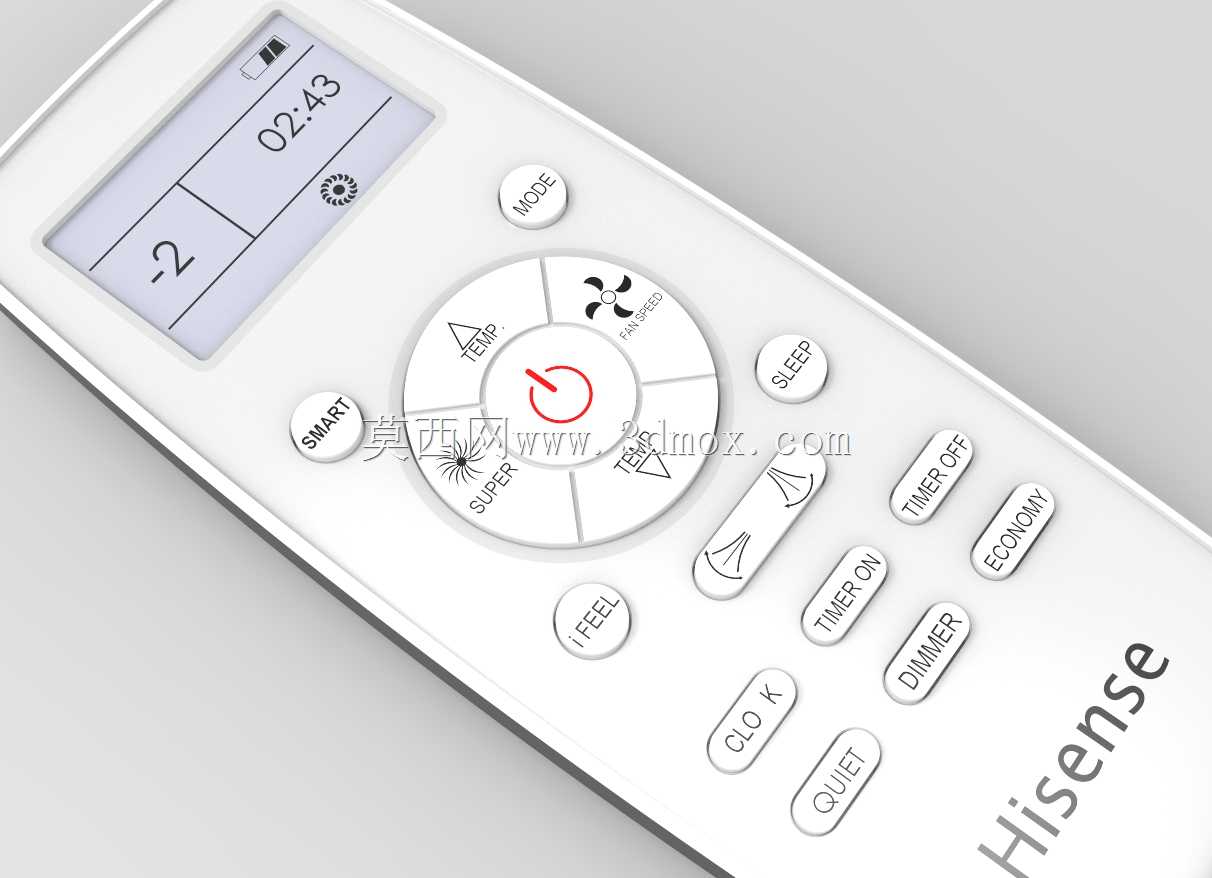

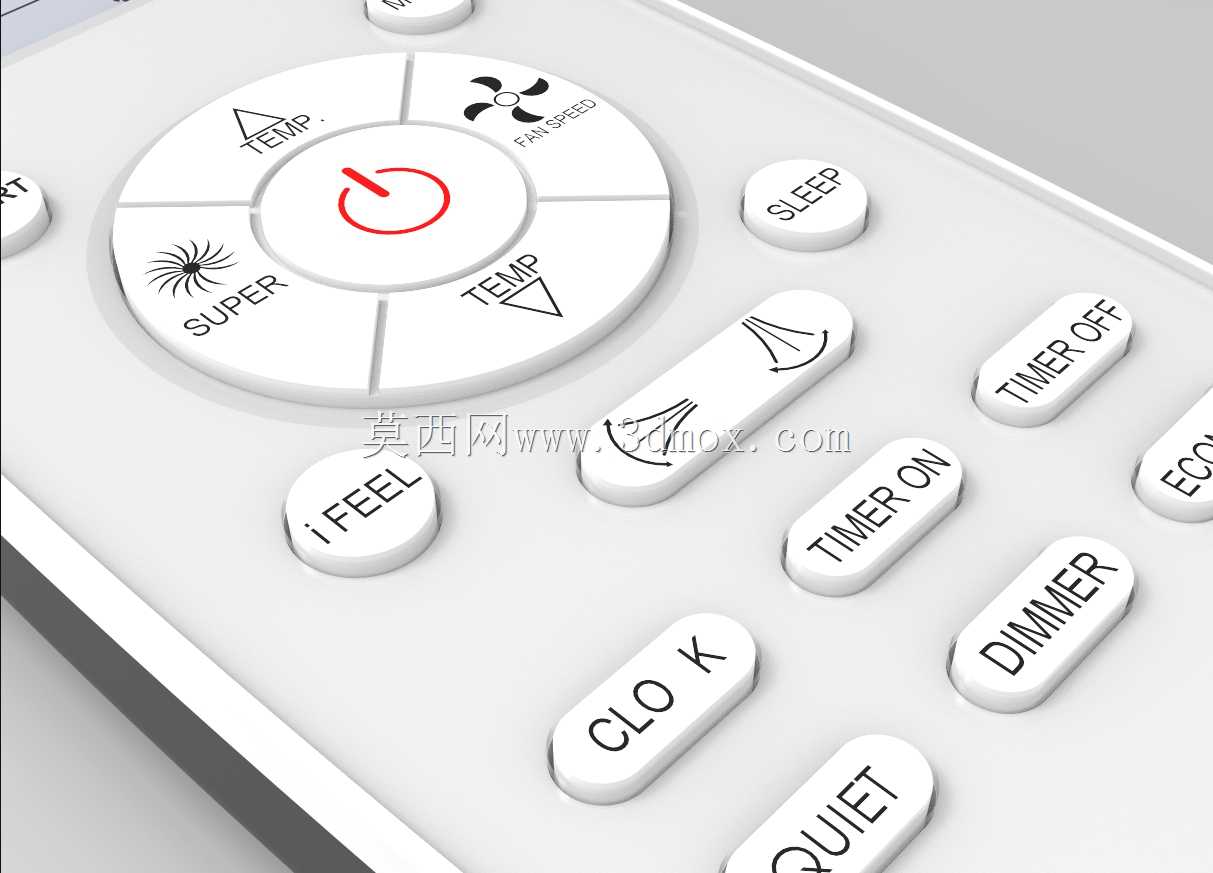

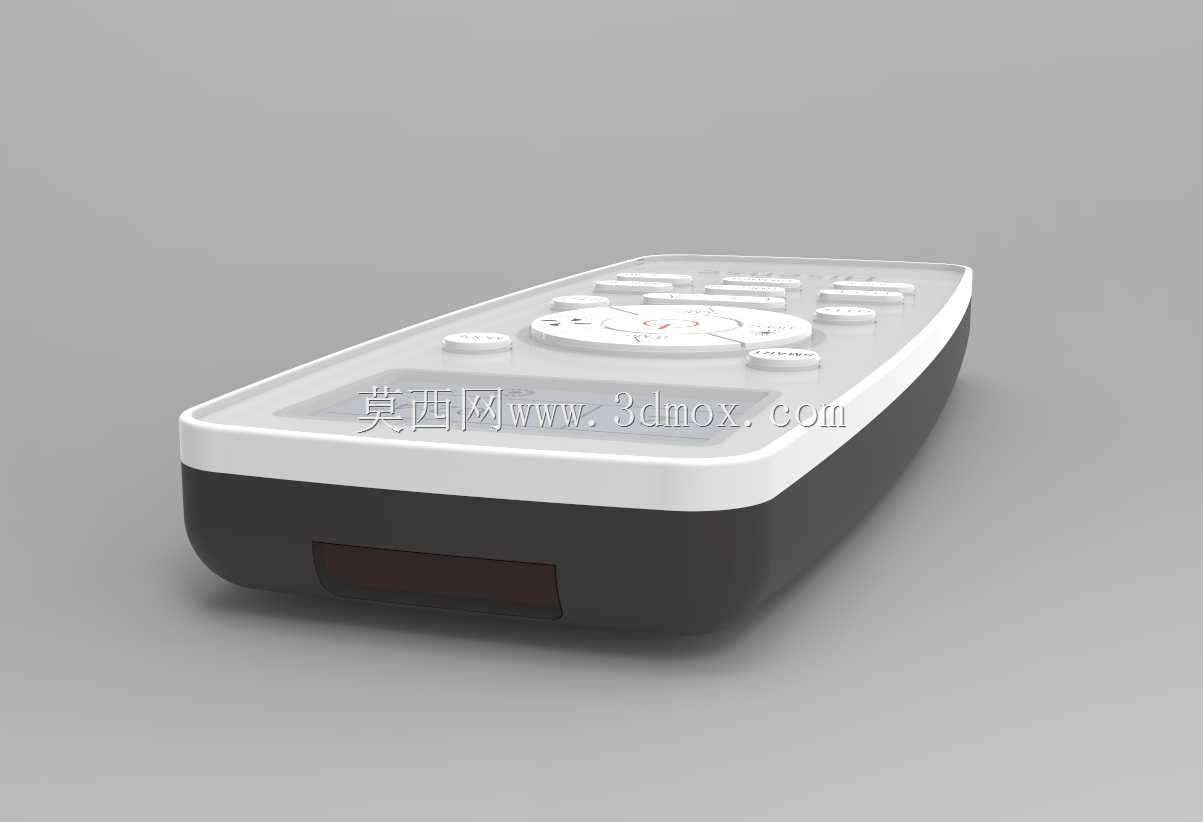

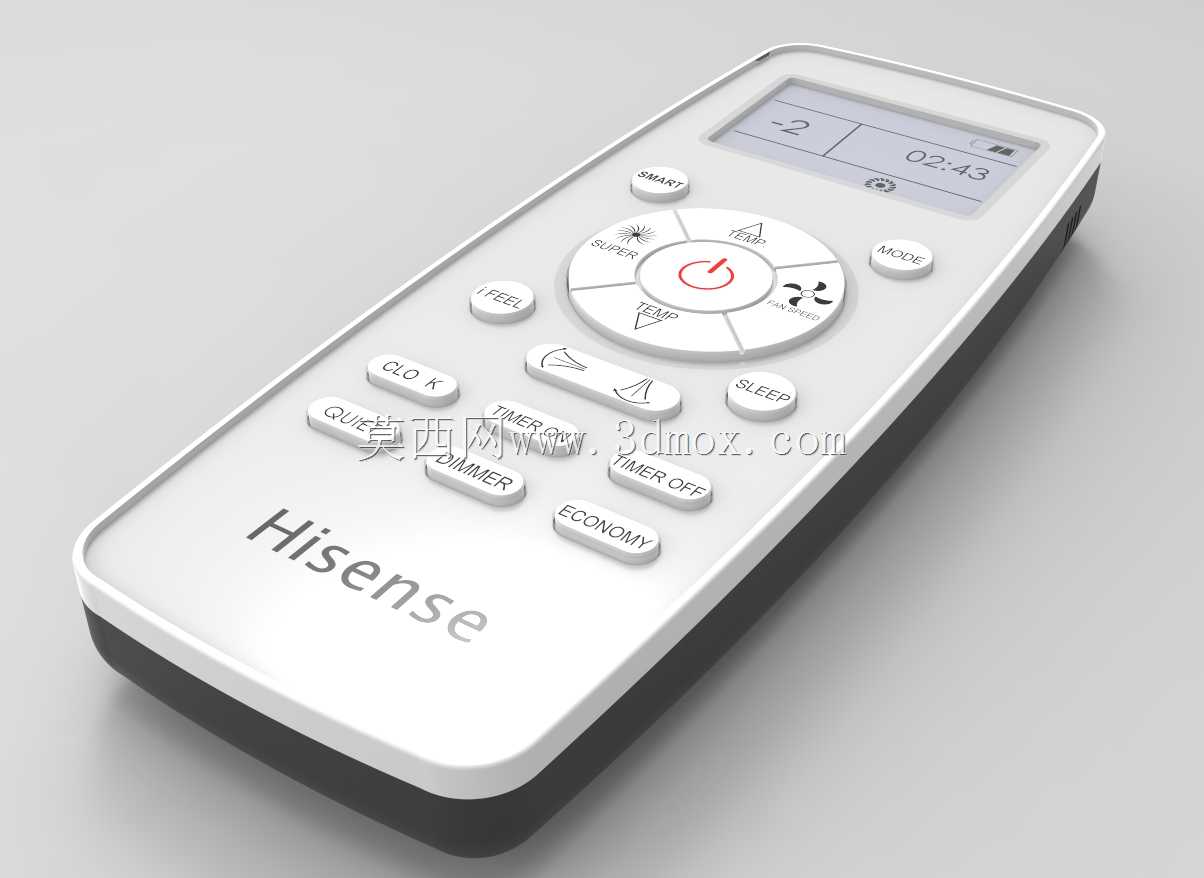

从功能特性来看，这款遥控器覆盖了空调运行的全维度调节需求：最核心的电源按键位于功能区中心，采用红圈标识做视觉区分，用户不用刻意寻找就能快速触达；环绕电源键的是模式切换、风速调节、风向摆动、定时功能的专属按键，每个按键都做了不同的表面纹理处理，比如模式键带三角标识、风速键带风叶凹凸纹理，盲操作时靠触感就能快速区分功能，不用低头看按键标识；下方的温度加减键做了加长凸起设计，是日常使用频率最高的按键，凸起高度比周边按键高0.8mm，手指搭上去就能快速定位，按压行程控制在1.2mm，按压力度设置在1.8N，既不会因为太轻放在包里误触，也不会因为太重按久了手指酸痛；侧边的功能扩展键覆盖了辅热、除湿、睡眠、节能等细分运行模式，按键尺寸略小于核心功能键，做了下沉式设计，避免日常握持时误触发。遥控器顶端的红外发射窗口做了内凹处理，外面覆盖半透明PC滤光片，既能过滤可见光干扰提升红外信号传输稳定性，也能避免发射管被磕碰损坏。

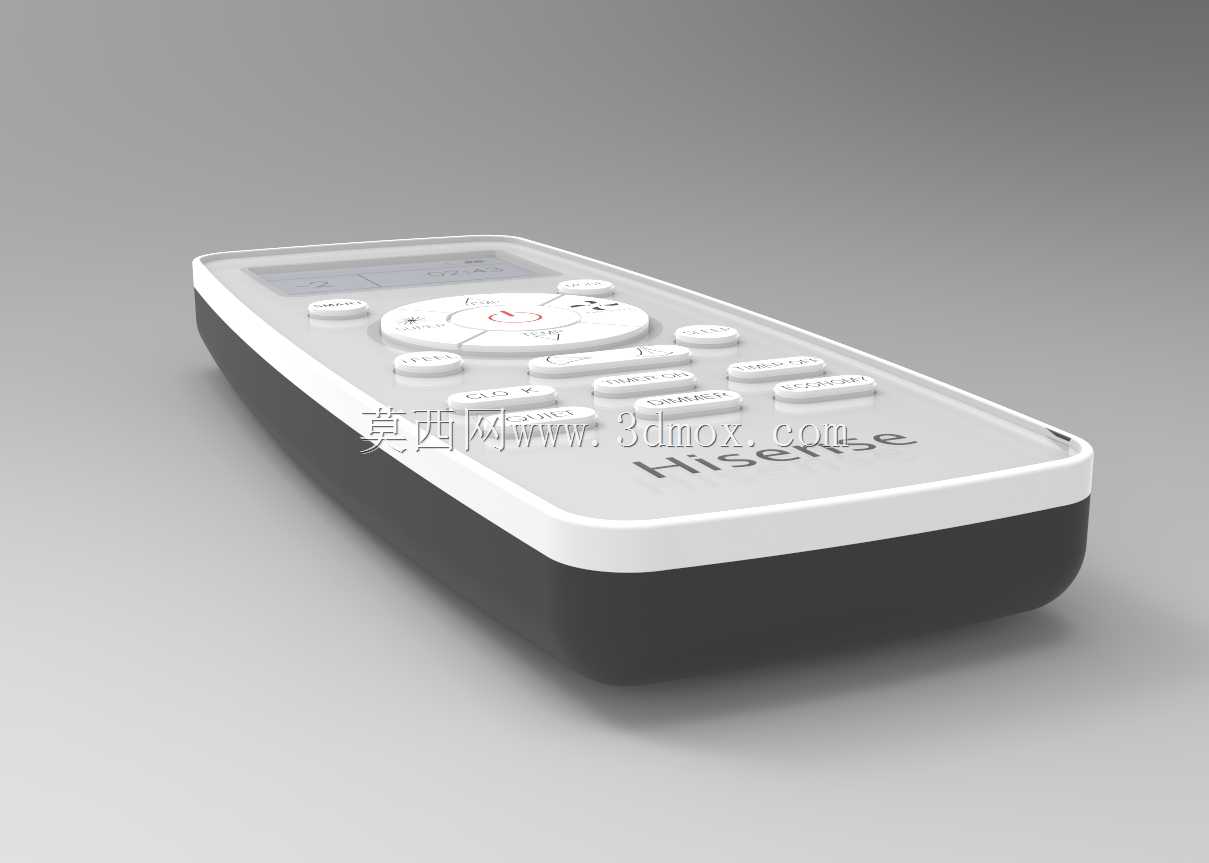

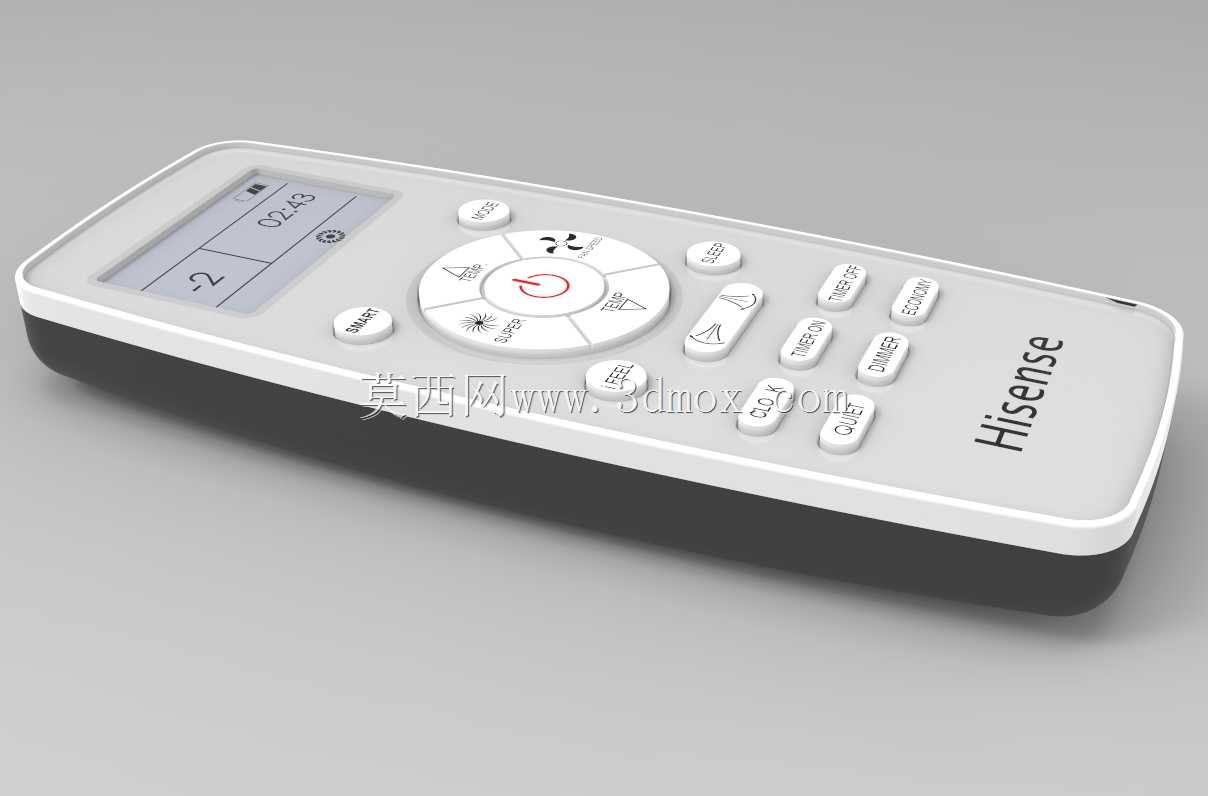

设计思路上完全围绕手持握持的人机工程逻辑展开，整体壳体采用弧面收腰造型，宽度控制在48mm，厚度16mm，长度145mm，刚好适配成年人单手握持的尺寸范围，成年人手掌自然弯曲时，拇指刚好能覆盖所有核心功能按键区域，不用挪动握持位置就能完成所有常用操作。壳体采用ABS+PC混合材质，上壳做哑光磨砂处理，避免日常使用留下指纹汗渍，下壳做细咬花纹理，握持时的摩擦力更大，不容易从手中滑落；前后壳采用卡扣加两颗自攻螺丝的固定方式，卡扣沿壳体周边均匀分布，螺丝隐藏在电池仓的硅胶脚垫下方，既保证壳体拼接的缝隙均匀，外观上也看不到螺丝孔，整体整洁度更高。电池仓采用两节7号AAA电池供电，仓盖做了卡扣式防丢设计，推开时不会完全从壳体上脱落，更换电池时不用特意找地方放置仓盖，仓盖内侧印有电池正负极标识，避免用户装反电池导致设备无法工作。显示屏区域采用断码式LCD屏，表面覆盖高透PMMA面板，做了防眩光处理，强光下也能清晰看清显示的温度、模式、风速等参数，屏幕背光采用暖白色LED，夜间操作时按任意键就能点亮背光，亮度不会太刺眼影响夜间休息，背光延时设置为5秒，无操作后自动熄灭节省电量。

安装与边界尺寸方面，这款遥控器不需要复杂的固定安装，日常可随意放置在茶几、床头柜等平面，配套的壁挂式收纳支架可通过3M胶或者螺丝固定在墙面，支架的内槽尺寸和遥控器下壳的弧度完全匹配，推入即可卡住，不会滑落，支架突出墙面的厚度仅20mm，不会磕碰过往人员。遥控器的所有边角都做了R3以上的圆角处理，没有尖锐棱角，即使家里小孩拿取玩耍也不会被划伤；按键的字符采用激光镭雕工艺，长期按压摩擦也不会出现字符脱落的问题，使用寿命可达上万次按压；壳体的拼接缝隙控制在0.15mm以内，日常泼溅少量清水也不会渗入内部损坏电路板，具备基础的生活防水能力。内部结构上，PCB板采用螺丝柱定位，按键采用导电胶材质，和PCB板上的金手指触点对应，每个按键下方都有对应的凸点，按压时导电胶接触触点触发信号，导电胶的回弹寿命可达50万次以上，完全满足家电产品8-10年的使用周期需求。
