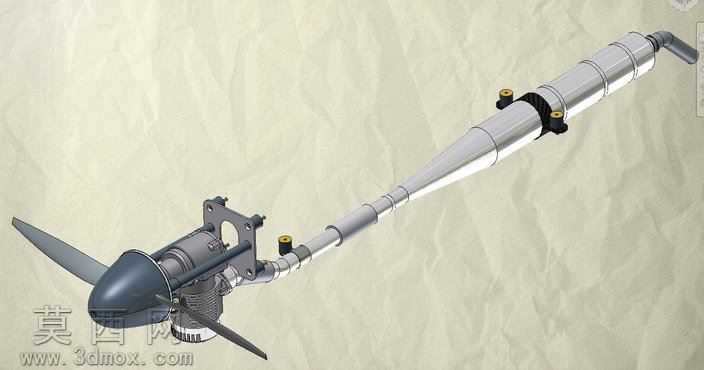

OS140RX-RC航模螺旋桨发动机模型

本模型为RC遥控模型专用的OS140RX型引擎三维建模作品，建模过程围绕航模发动机的真实结构展开，首先梳理二冲程航模发动机的核心组成逻辑，将整体结构划分为螺旋桨动力输出端、缸体做功模块、排气谐振系统、安装固定支架四个核心部分逐一搭建。在螺旋桨端建模时，精准还原两叶螺旋桨的曲面翼型结构，桨毂整流罩采用流线型弧面建模，匹配桨根与曲轴输出端的连接卡位结构，还原桨夹固定的细节特征，保证螺旋桨旋转动平衡对应的结构对称性。缸体部分建模还原了航模发动机的散热鳍片结构，每一片散热鳍片的间距、厚度都参照真实产品参数设置，缸头、曲轴箱的分体装配结构做了清晰的层级区分，还原化油器接口、油路固定位的细小结构，保证装配逻辑与真实引擎一致。排气系统是本模型的重点还原部分，采用分段式建模还原谐振排气管的锥度变化结构，从缸体排气口引出的细管逐步过渡到扩张段、收敛段，最终连接尾喷口，排气管上的固定抱箍、减震安装胶圈、固定安装座都做了精细化建模，抱箍的锁紧卡位、安装座的固定孔位都精准还原，匹配航模机身的安装需求。安装支架部分还原了引擎与航模机身连接的金属支架结构，支架上的减重孔、安装螺丝孔位都按照真实装配位置设置，支架与缸体的连接固定位做了贴合处理，保证整体结构的装配合理性。材质渲染阶段，金属部件分别赋予不同的金属材质，缸体散热部分采用铸铝哑光材质，排气管采用抛光亮面铝合金材质，固定螺丝、抱箍采用镀锌钢材质，螺旋桨采用黑色哑光复合塑料材质，安装胶圈采用黑色橡胶材质，不同材质的粗糙度、反光度做了区分处理，提升模型的真实质感。整体建模采用参数化建模方式，各部件之间的装配间隙、连接关系都符合真实机械装配逻辑，虽然模型未做完全的内部细节还原，但外部结构完整，各部件的位置关系、尺寸比例都参照真实OS140RX引擎测绘设置，能够满足RC航模整机装配演示、外观结构展示、渲染出图的使用需求，对于航模动力系统的结构认知、改装设计参考也有一定的参考价值，谐振排气管的曲面建模也可以作为同类管状曲面结构的建模参考案例。
