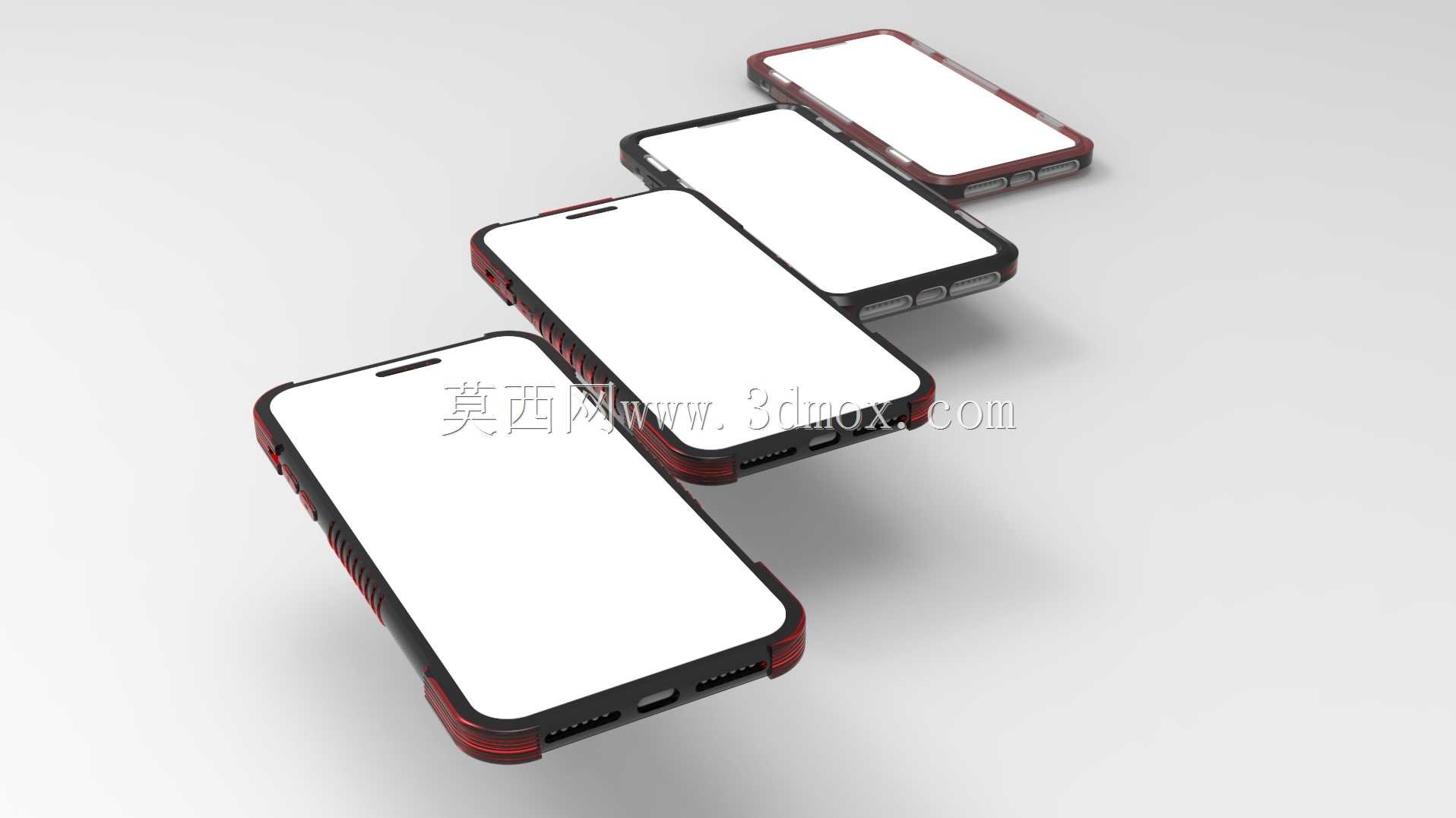

四款不同结构iPhone11防护手机壳设计

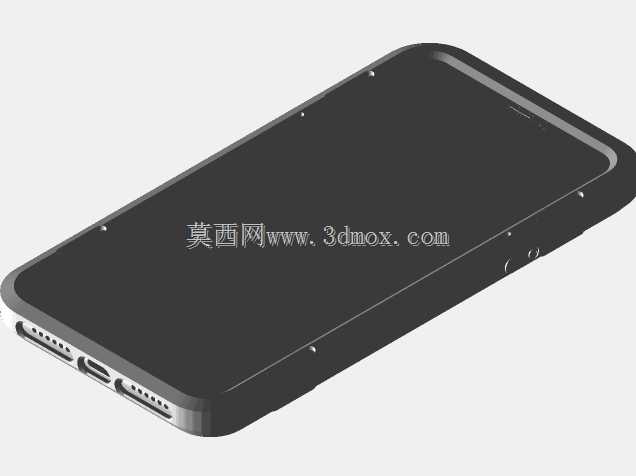

日常消费电子配件的结构设计中，手机防护壳的落地设计需要兼顾防护性能、握持手感与装配公差的多重平衡，这组针对iPhone11开发的四款差异化防护壳，在设计阶段就围绕真机的实际装配边界做了全维度的尺寸校核。首先从安装边界来看，所有壳体的内腔轮廓完全匹配iPhone11的机身外轮廓，预留的装配间隙控制在0.12mm到0.18mm之间，既可以保证壳体顺利套入机身，不会出现过紧卡装刮花机身中框的问题，也不会因为间隙过大导致装机后出现松垮晃动的情况，日常使用中不会因为轻微磕碰出现壳体移位的问题。

针对摄像头区域的凸起结构，四款壳体都做了独立的加高防护圈设计，防护圈的高度比真机摄像头模组的最高凸起面高出0.3mm，当手机背面朝下平放在桌面等硬质平面时，摄像头镜片不会直接接触平面，避免日常放置过程中镜片被硬质颗粒磨花。同时摄像头开孔的边缘做了0.2mm的内倒角处理，不会因为开孔边缘的锐边在拆装过程中刮蹭摄像头模组的金属边框，也不会因为开孔公差偏移遮挡镜头拍摄视野，保证闪光灯、双摄镜头的正常使用不受壳体影响。

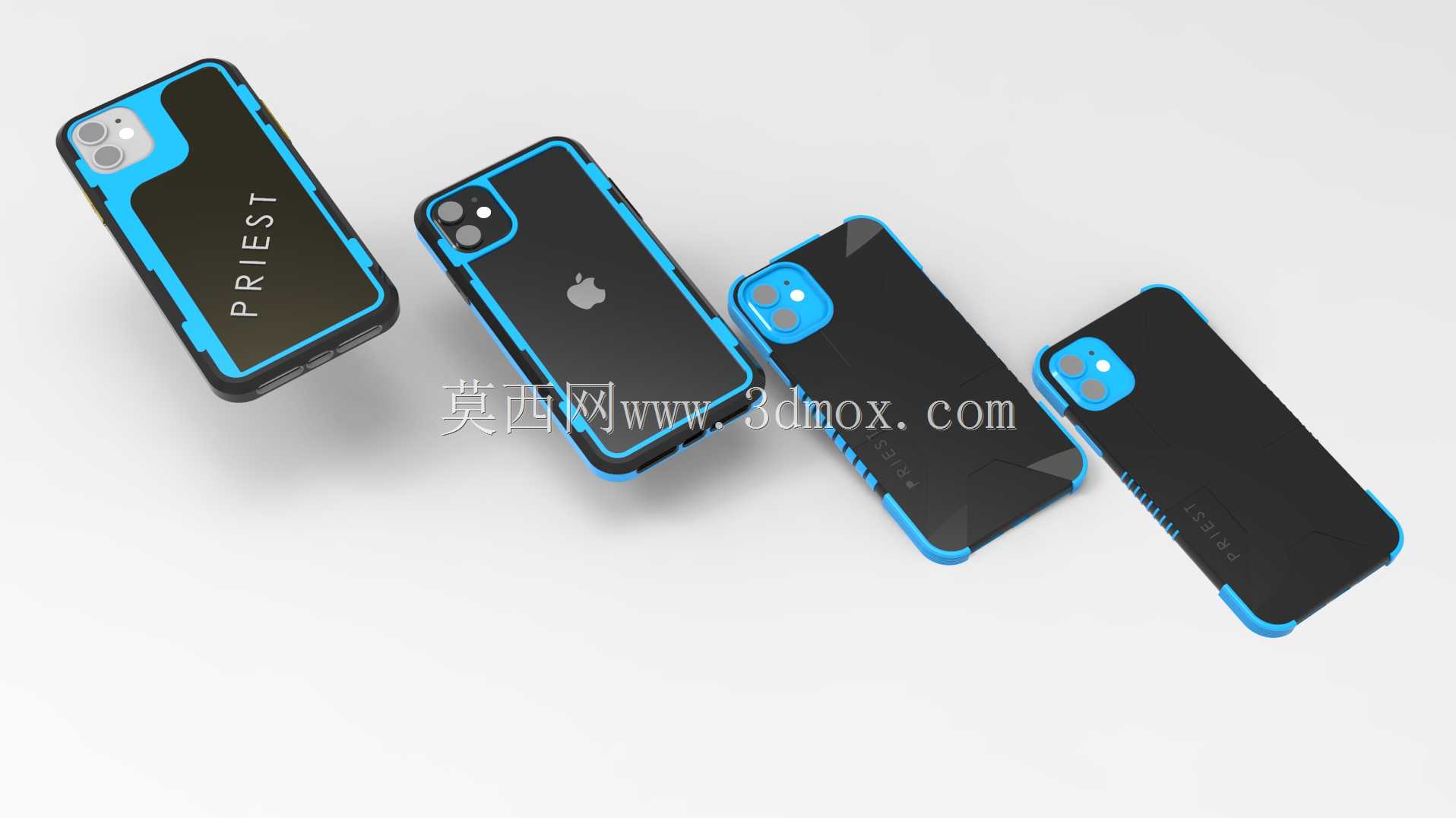

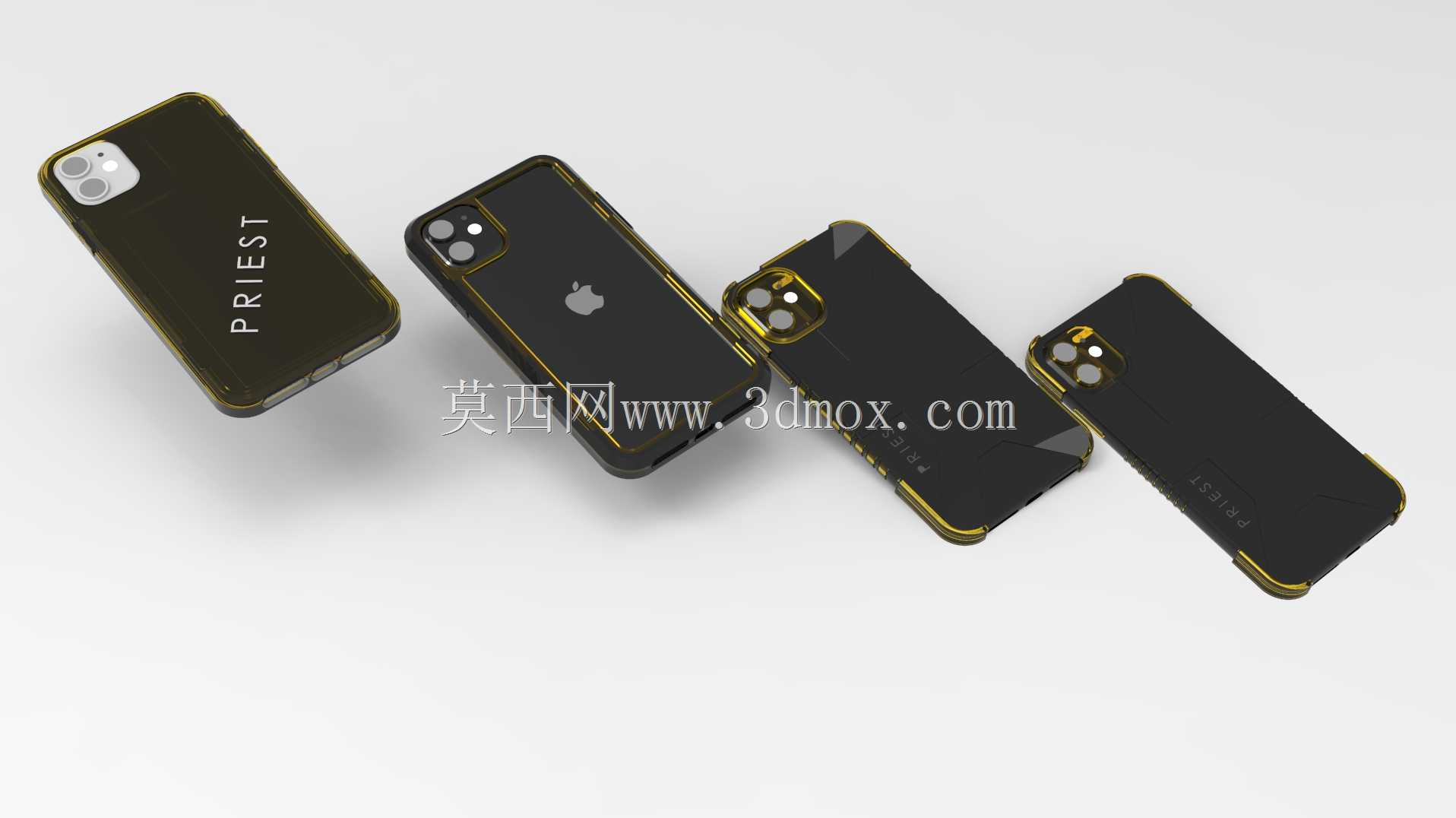

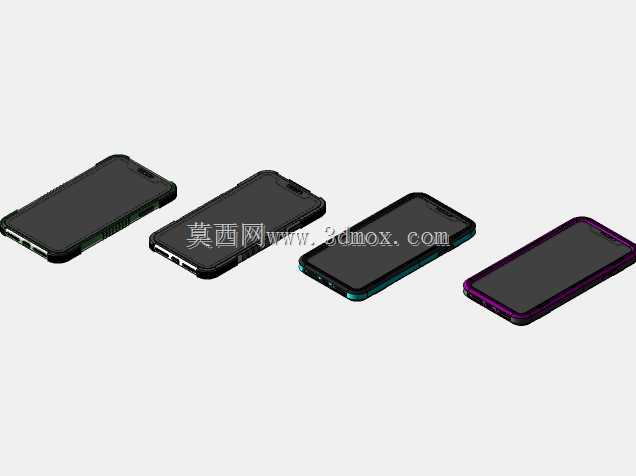

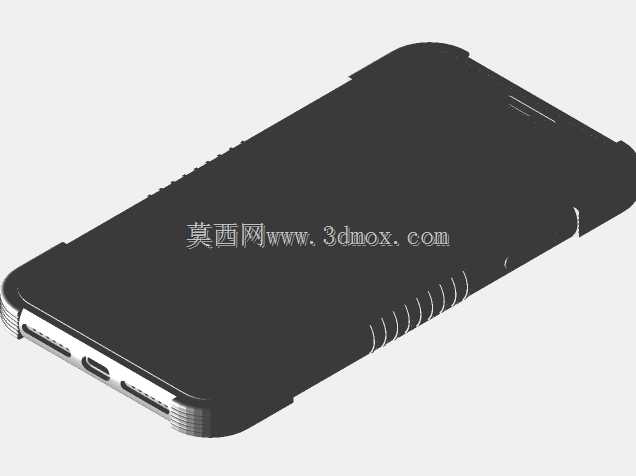

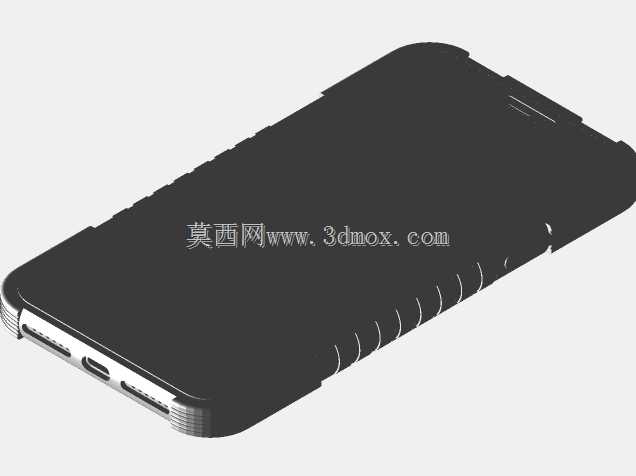

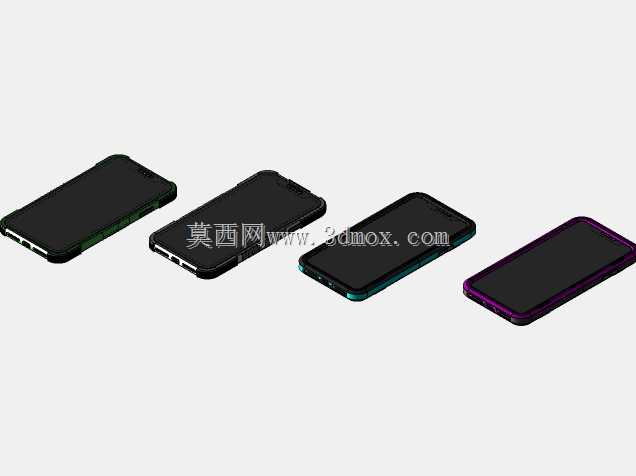

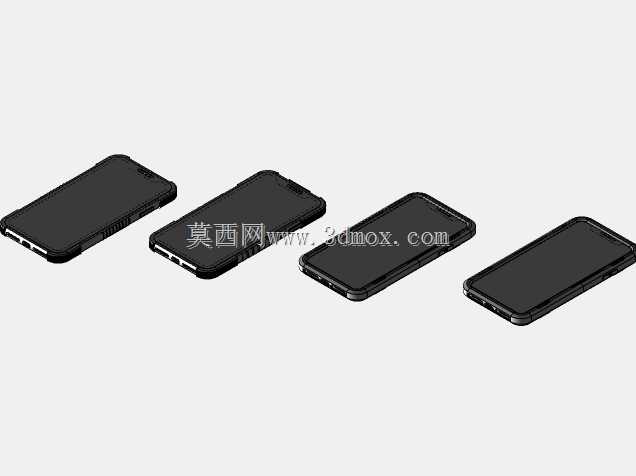

四款壳体的侧边结构做了差异化设计，分别对应不同的使用场景需求：其中一款做了全包式的软胶包边结构，侧边按键位置做了一体化的按键凸点设计，凸点的按压行程匹配真机按键的触发行程，按压反馈清晰，不会出现按键卡滞、按不动的情况，软胶包边延伸到四个边角位置做了加厚的缓冲气囊结构，当手机从1.2米左右的日常使用高度意外跌落时，边角的缓冲结构可以吸收70%以上的冲击能量，降低机身受冲击损坏的概率，适合户外作业、日常使用场景下的防摔需求。另外几款分别做了半透明磨砂背板、撞色拼接边框、防滑纹理侧边的不同设计，其中防滑纹理款的侧边做了间隔2mm的内凹防滑条，增大手部握持时的摩擦力，减少单手操作时手机滑落的风险；撞色拼接款的边框采用软硬双材质复合结构，硬质骨架保证壳体的整体形位公差，软质外层提升握持触感，同时在边框对应无线充电线圈的位置做了厚度减薄处理，不会影响无线充电的传输效率。

在壳体的底部开孔位置，所有开孔都精准对应真机的扬声器开孔、麦克风开孔与充电接口位置，充电接口的开孔尺寸预留了足够的插接头兼容空间，可以适配市面上绝大多数第三方充电线的插头尺寸，不会出现插头过粗插不到位的情况；扬声器开孔位置做了微倒角的出声导向结构，不会因为壳体遮挡导致扬声器出声闷堵、音质受损的问题。侧边的静音拨片位置做了精准的开槽设计，拨片的操作空间预留充足，日常拨动静音开关时不会被壳体边缘卡住，操作顺畅。

从设计思路来看，这组壳体在建模阶段完全基于真机的实测尺寸做逆向拟合，所有的壁厚控制在1.2mm到1.8mm之间，既保证壳体本身的结构强度，不会因为日常弯折出现断裂变形，也不会因为壳体过厚导致整机握持手感臃肿，装机后整机的厚度增加控制在2mm以内，兼顾防护性与握持体验。壳体的边缘都做了R0.5mm的圆角过渡处理，没有尖锐的棱角，握持时不会硌手，长时间单手握持也不会出现明显的压痕。背板部分的内表面做了微点阵结构设计，当手机因为温度变化出现背板凝露时，点阵结构可以留出微小的空气流通间隙，避免背板和壳体之间因为真空吸附出现水印难以清理的问题，也减少壳体和手机背板之间的摩擦，避免长期使用磨花手机背板的漆面。

这类防护壳的实际应用场景覆盖日常通勤、户外作业、运动出行等多个场景，不同结构的款式可以匹配不同用户的使用需求：偏重防摔的款式适合经常在户外工作、容易出现手机跌落场景的用户，偏重轻薄手感的款式适合日常通勤追求握持体验的用户，撞色外观的款式可以满足用户的个性化装饰需求。在实际生产落地中，这组模型的结构设计已经考虑了注塑生产的拔模角度，所有立面的拔模斜度控制在1.5度，不会出现注塑脱模时的粘模问题，壁厚均匀性控制在±0.2mm以内，避免注塑过程中出现缩痕、翘曲的成型缺陷，不需要做过多的结构修改就可以直接用于模具开发，缩短产品从设计到量产的周期。
