iPhone11双色防摔边框式保护壳结构

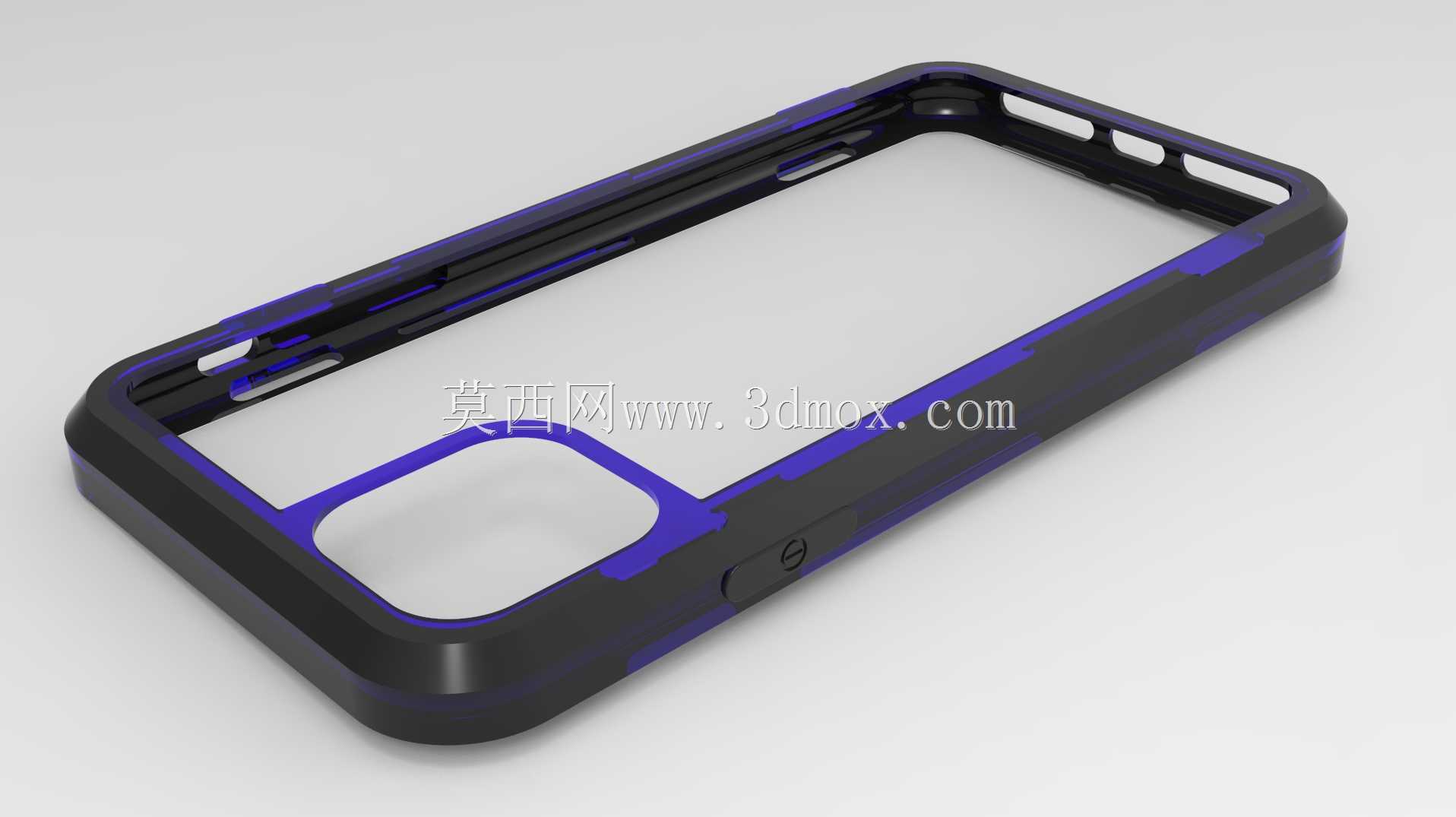

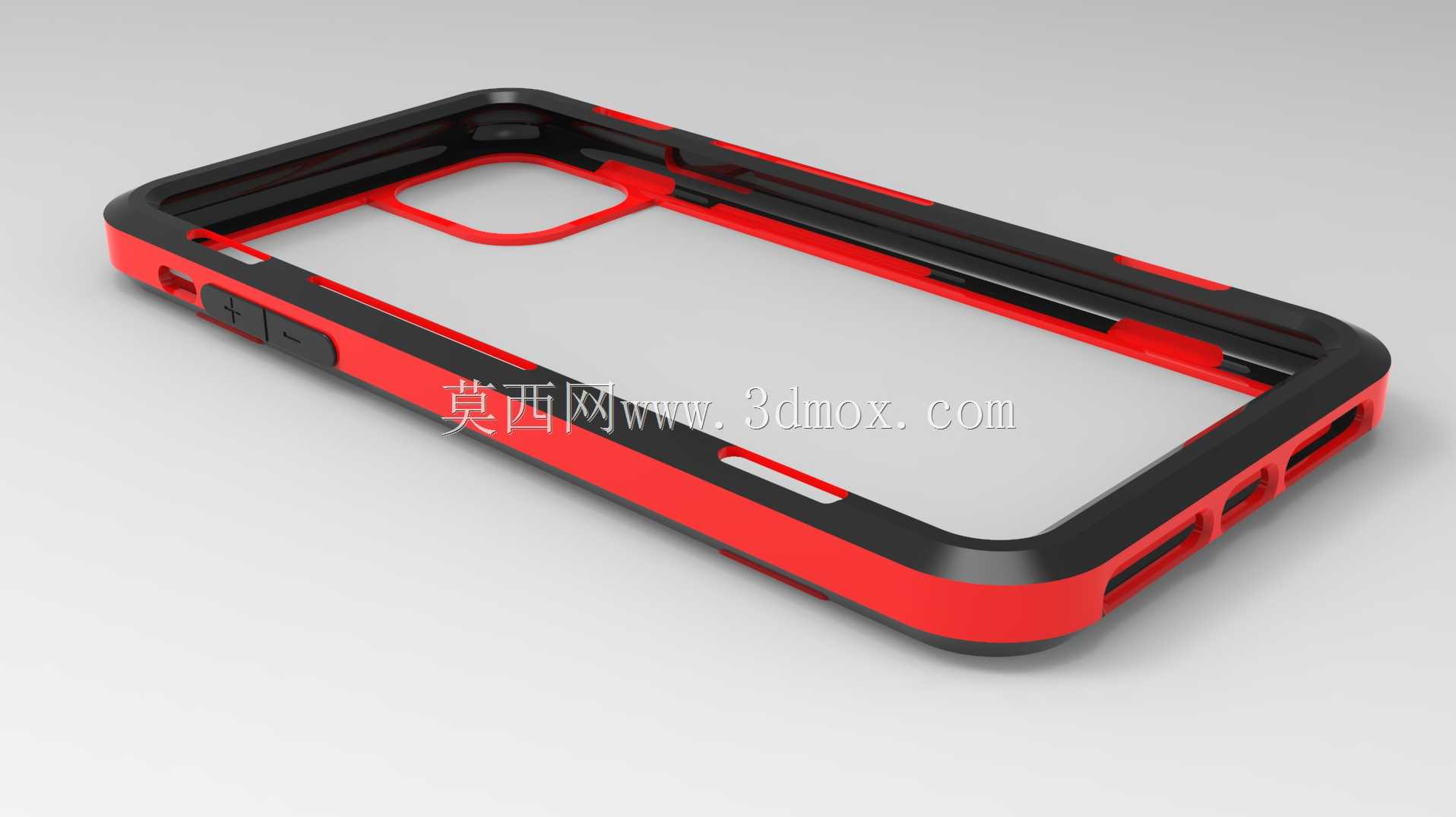

　　日常使用场景中，手机跌落磕碰是造成设备外观损伤、内部元件松动的核心诱因，这类边框式保护结构的核心作用，就是在手机与外界冲击源之间建立缓冲屏障，同时尽可能保留裸机握持的轻薄手感，避免全包厚重壳带来的握持累赘感。从结构设计逻辑来看，这款保护壳采用分体嵌套的双色结构思路，外层选用高韧性的硬质工程塑料作为主体承力框架，负责分散跌落时的集中冲击力，避免单点受力直接传递到手机中框；内层接触手机的边缘位置搭配柔性缓冲材质，在安装时可以通过材质微变形适配手机中框的装配公差，同时日常握持时能增加接触摩擦力，减少手滑脱落的概率。

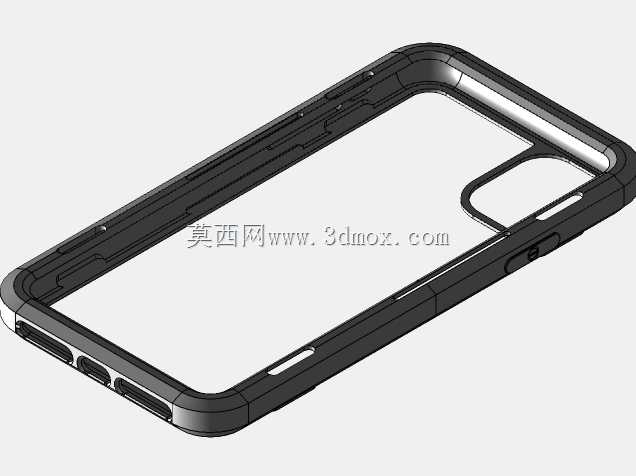

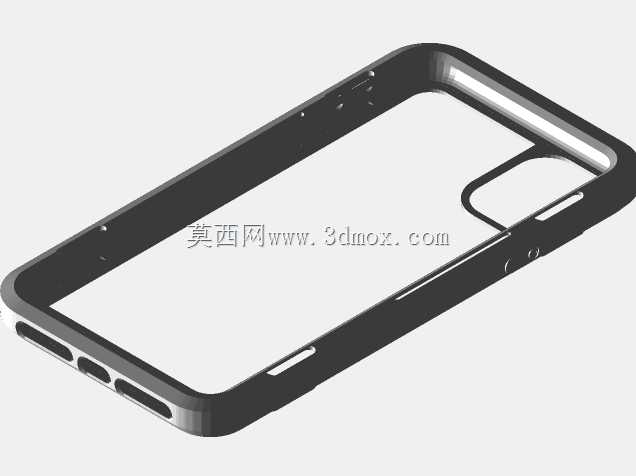

　　外形尺寸的匹配完全围绕iPhone11的实体中框参数做边界约束，整体外轮廓比手机中框单边外扩1.2mm，既保证跌落时边角先接触受力面，不会让手机玻璃背板、屏幕边缘直接磕碰平面，又不会因为外扩过多造成握持时的硌手感。摄像头区域做了精准的方形开孔避让，开孔边缘比手机摄像头模组凸起高度高出0.8mm，当手机背面朝下放置在桌面时，保护壳的边框会先接触桌面，避免摄像头镜片直接摩擦桌面产生划痕。侧边的按键位置没有做全包覆盖，而是预留了精准的按键避让缺口，同时在缺口边缘做了向内的微凸卡位，安装后可以牢牢卡在手机按键的两侧间隙，不会出现保护壳上下窜动移位的问题；底部的充电口、扬声器开孔位置也做了对应避让，开孔边缘做了R0.5的圆角处理，避免插拔充电线时刮伤线材外被。

　　结构上做了多段式的缓冲空腔设计，在四个边角的位置，内外层材质之间预留了0.6mm的形变空腔，当边角受到跌落冲击时，外层硬质框架先承接冲击力，空腔位置可以通过结构微变形吸收30%左右的冲击能量，再通过内层柔性材质二次缓冲，最终传递到手机中框的冲击力会被削弱到不会造成内部元件损伤的阈值。边框的内侧做了均匀分布的微凸点设计，每个凸点高度0.2mm，安装后保护壳和手机中框之间会形成均匀的微小间隙，既可以避免日常使用中水汽进入后闷在壳内造成手机中框氧化留印，也能在手机发热时留出微小的空气流通空间，辅助散热。

　　从实际装配的角度考虑，这款保护壳采用卡扣式安装逻辑，上下边框位置做了3处内扣卡位，安装时先将手机从下边框位置斜向推入，再按压上边框听到卡扣卡入的声响即可完成装配，拆卸时从边角的预留抠位轻轻向外掰开即可，不需要借助额外工具，也不会因为拆装刮花手机的金属中框。双色结构的衔接位置做了嵌入式的咬合槽设计，两种材质在注塑成型时可以通过咬合槽牢牢结合，不会出现长期使用后内外层分层脱落的问题。握持区域的外层表面做了细微的防滑纹理处理，纹理深度0.1mm，不会积灰的同时能有效增加手掌和壳身的摩擦力，减少日常单手操作时的滑脱风险。

　　这类边框式保护结构和传统全包壳相比，最大的优势是保留了手机原机背板和屏幕的触感，不会因为背板覆盖影响手机的无线充电效率，也不会因为全包结构造成信号屏蔽，同时重量比同防护等级的全包壳轻40%左右，长时间握持不会有明显的坠手感。设计过程中对所有的开孔位置都做了装配公差校验，考虑到不同批次手机的尺寸公差范围，所有避让开孔的尺寸都预留了0.15mm的装配余量，不会出现开孔错位、按键卡滞的问题，边角的弧度完全贴合手掌握持时的自然弯曲角度，单手握持时的受力点刚好落在壳身的防滑纹理区域，长时间刷手机、接打电话都不会有硌手的不适感。
