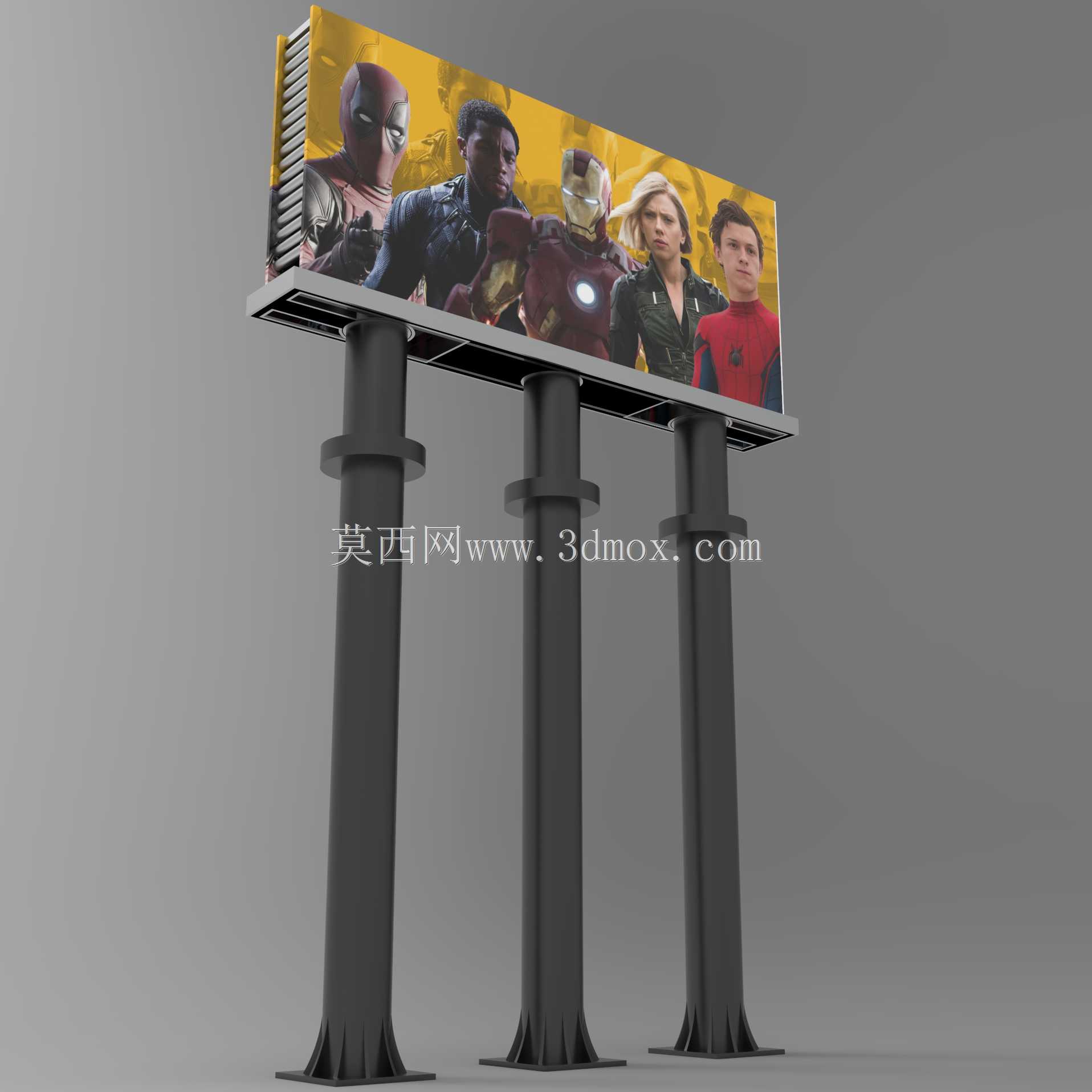

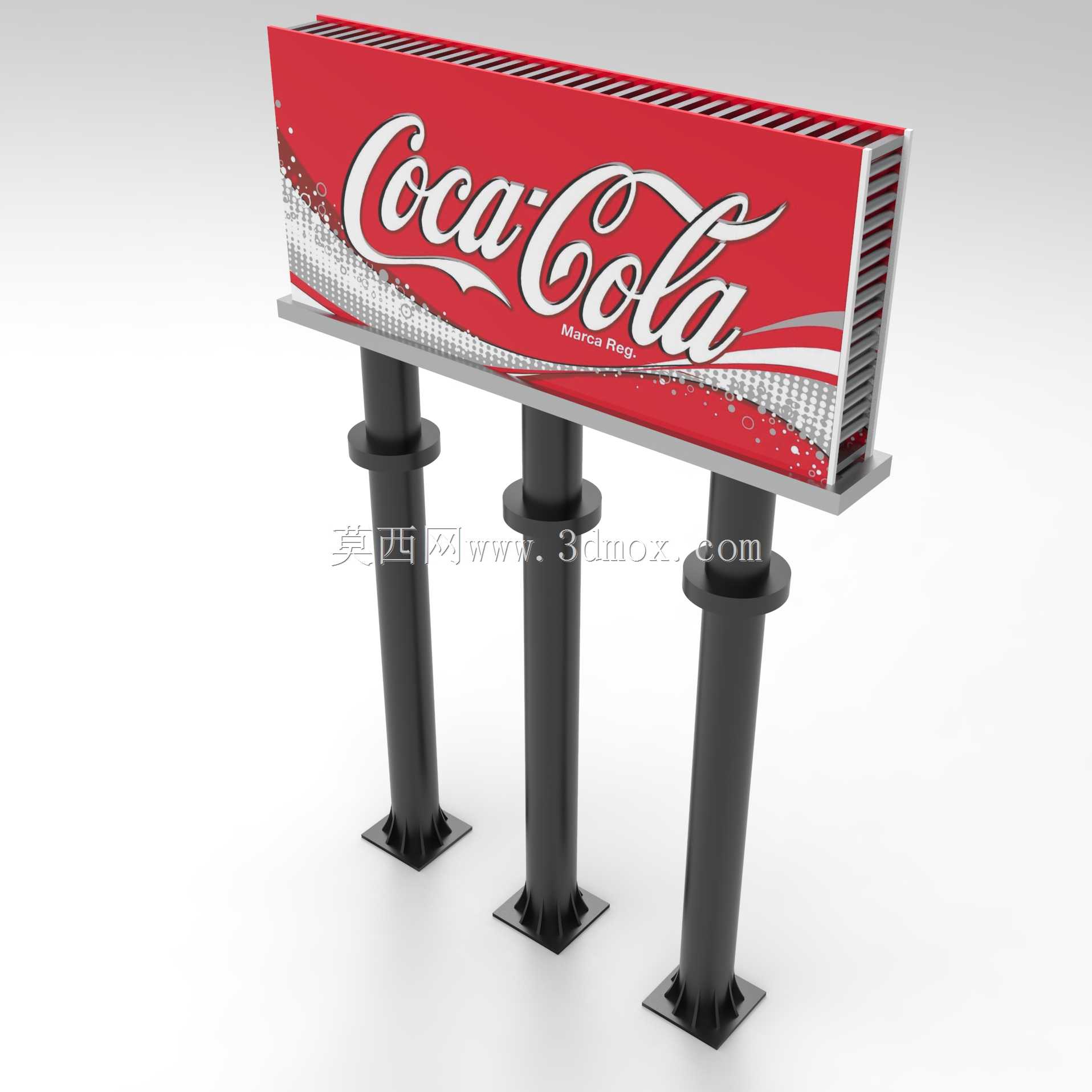

三立柱户外大型落地广告牌结构设计

这类三立柱支撑的大型户外广告牌，大多设置在城市主干道旁、高速出入口、商圈开阔地带这类车流量人流量集中的区域，核心作用是承载大幅面广告喷绘画面，面向过往通行人群传递商业宣传信息，相比单立柱广告牌，三立柱结构的抗风冗余度更高，适合幅面更宽的展示需求，在沿海多强风区域的应用占比逐年提升。

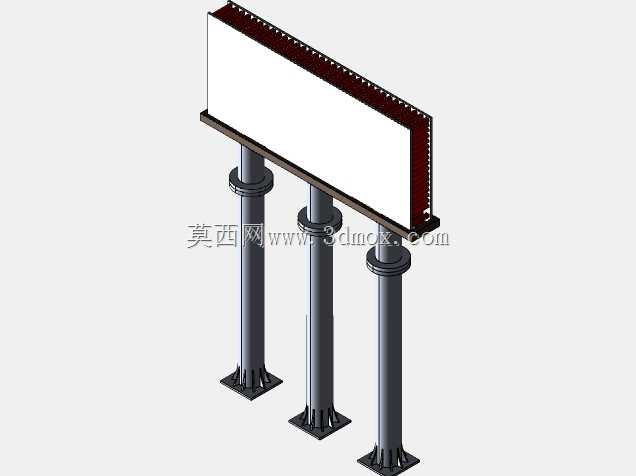

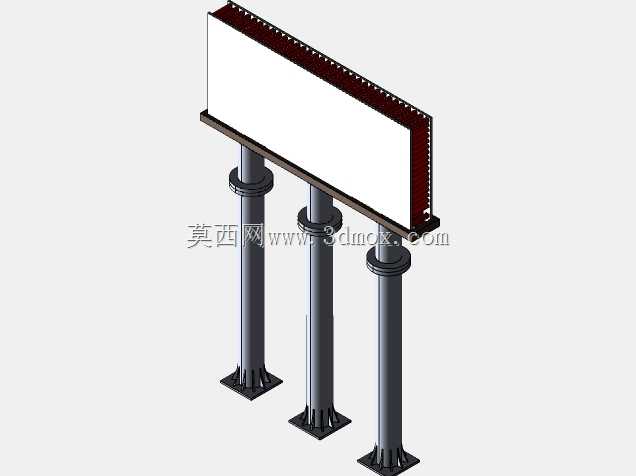

从结构设计逻辑来看，整个模型的受力传递路径非常清晰，画面承载的矩形框架所承受的风荷载、自重荷载，会通过三根等距排布的竖向立柱直接传递到下部混凝土基础，框架部分采用型钢拼接的桁架式结构，在保证整体刚度的前提下尽可能降低结构自重，避免立柱承受不必要的额外荷载。框架边缘设置了专门的喷绘布固定压条结构，安装时可以将喷绘画面均匀张紧，避免大风天气下画面出现大幅抖动、撕裂的问题，框架后侧预留了检修爬梯的安装位，方便后期运维人员更换画面、检查结构连接螺栓的紧固状态。

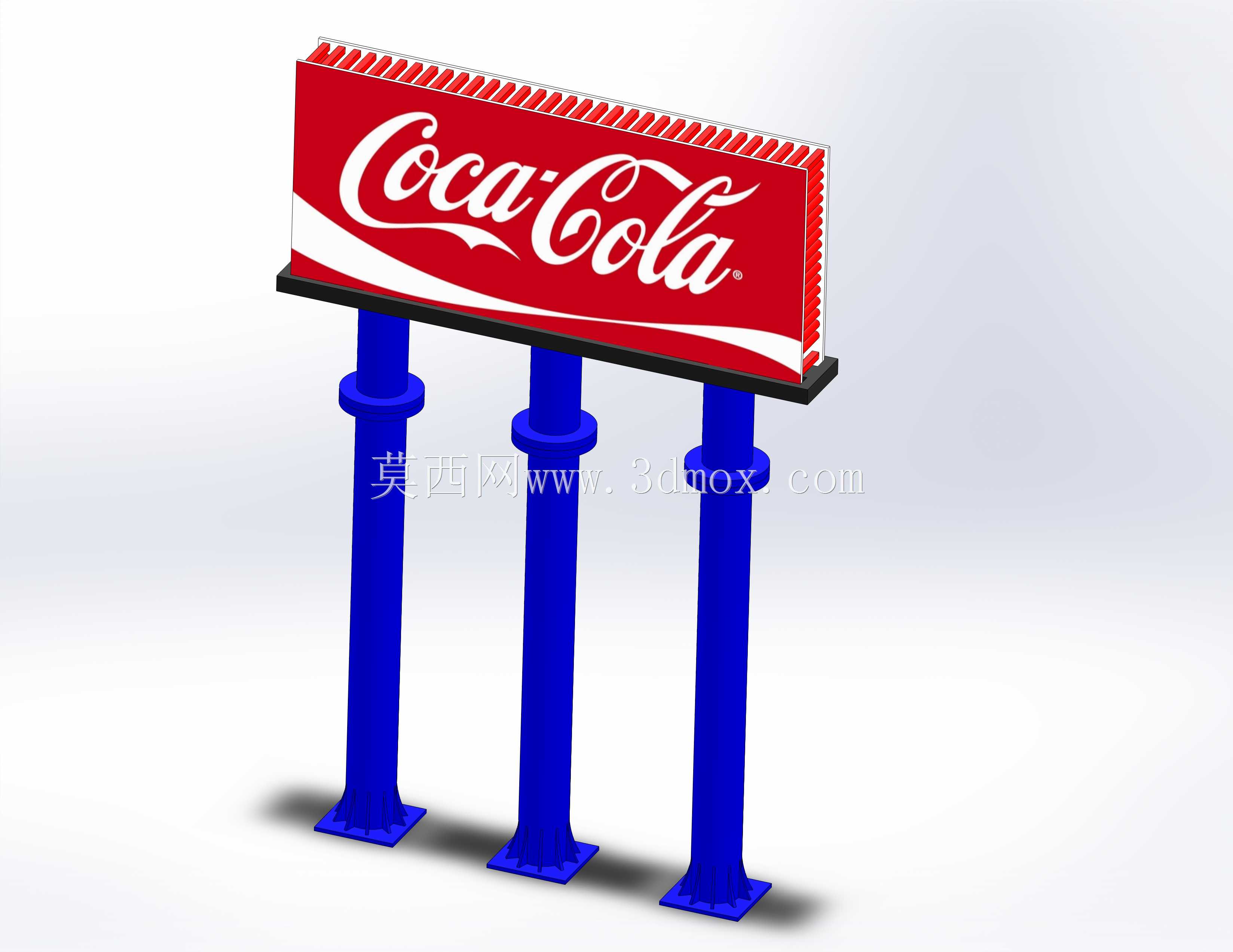

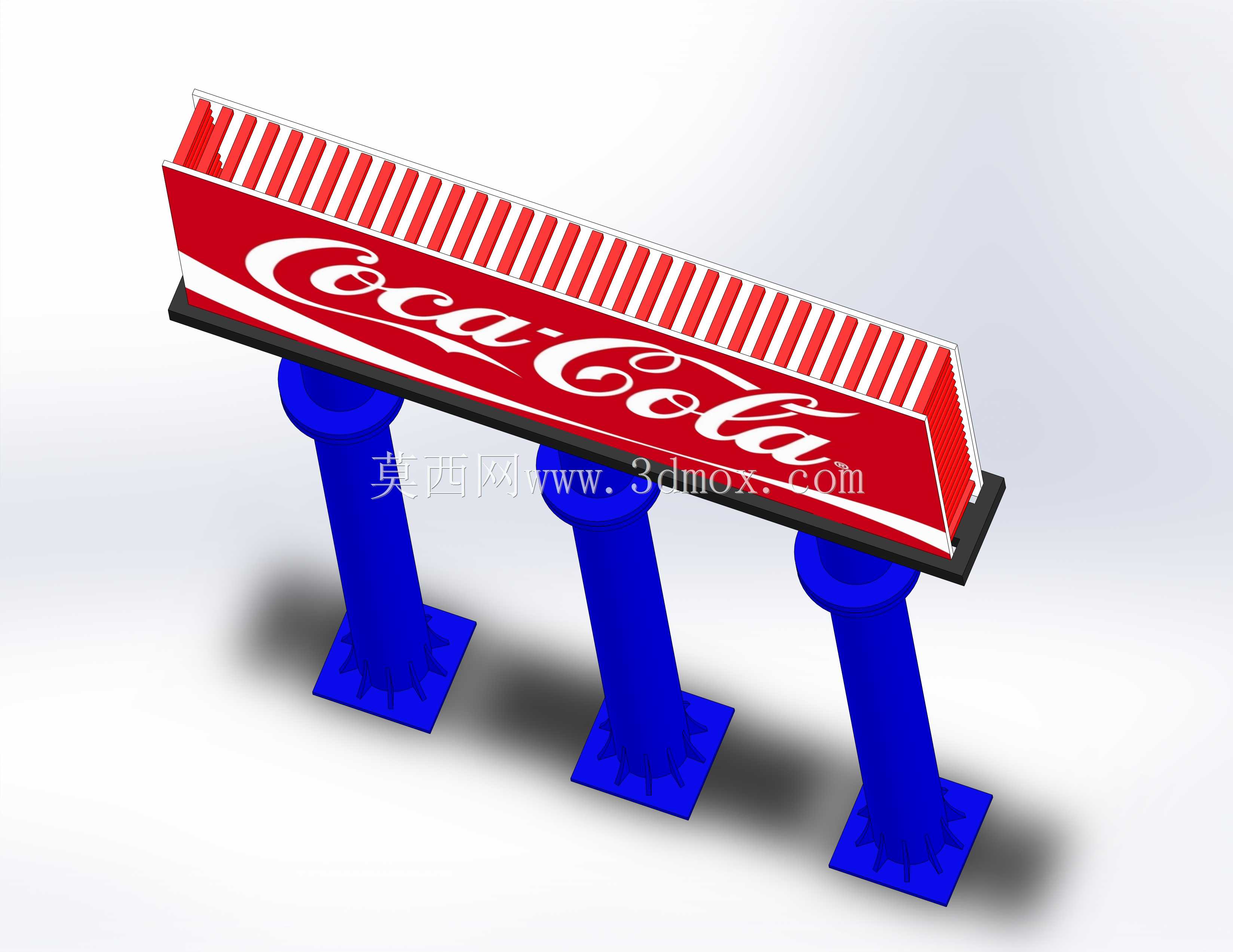

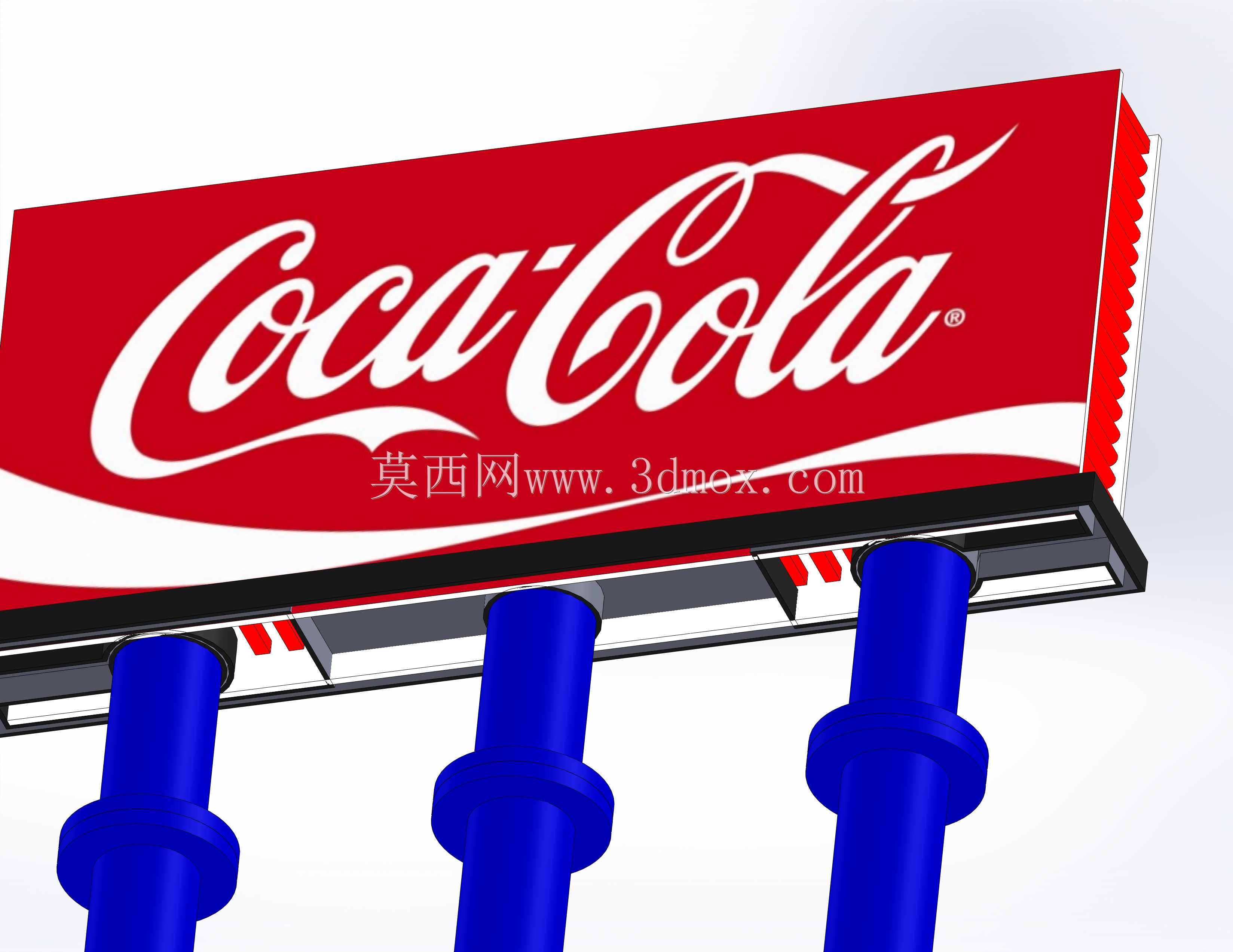

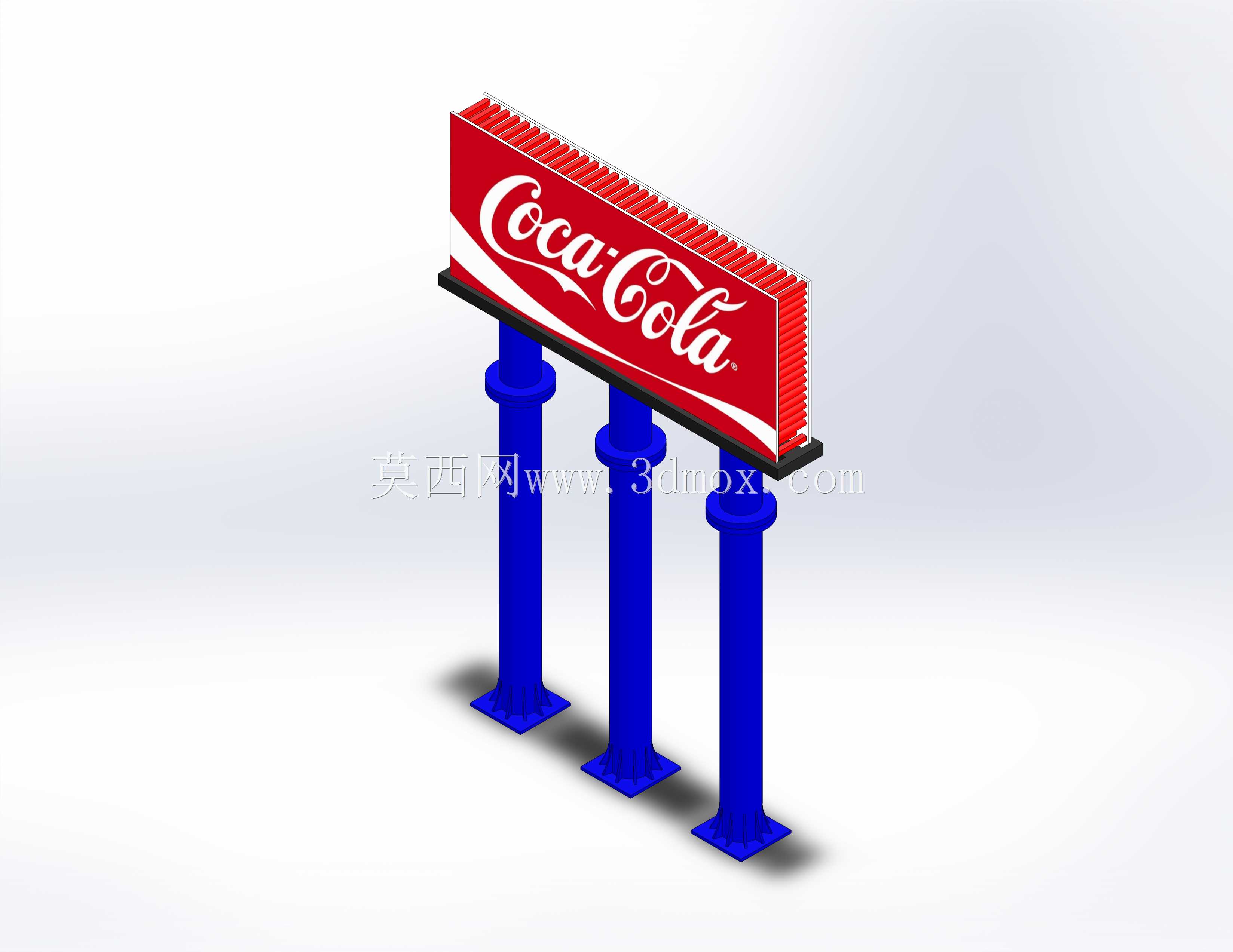

三根立柱采用等直径的厚壁钢管制作，柱脚位置设计了带加劲肋的法兰盘结构，安装时通过预埋地脚螺栓与下部钢筋混凝土基础锚固，加劲肋的排布方向对应风荷载的主要受力方向，能够有效降低柱脚位置的应力集中系数，避免长期交变风荷载作用下柱脚出现焊缝开裂的问题。立柱与上部框架的连接位置设置了横向联系梁，将三根立柱连接为整体受力体系，避免单根立柱独立受力出现侧向失稳的情况，联系梁与立柱的连接节点采用全熔透焊接加螺栓补强的形式，兼顾现场安装的便捷性与长期使用的结构可靠性。

从安装边界条件来看，这类广告牌的上部框架底部距离地面的净空高度通常不低于5米，满足下方行人、普通车辆的通行需求，整体幅面的宽度与高度比例控制在3:1左右，既符合人眼的视觉观察习惯，也能让结构的风荷载体型系数控制在合理区间。设计过程中需要重点考虑不同地区的基本风压取值，在风压较高的区域可以适当增加立柱壁厚、加密框架内部的型钢支撑间距，同时在框架背面设置斜向撑杆连接立柱与框架上下横梁，进一步提升整体结构的抗扭刚度。

画面承载面的框架正面设计了内凹的卡槽结构，喷绘画面安装完成后，压条可以嵌入卡槽内，避免压条外露影响画面整体的视觉效果，框架上下边缘设置了导流斜面，能够减少大风天气下气流在框架边缘形成的涡流，降低结构所承受的脉动风荷载，减少长期风振带来的结构疲劳损伤。立柱的外表面预留了防腐涂装的工艺余量，实际生产中会采用热镀锌加户外氟碳面漆的防腐处理方案，保证结构在户外露天环境下的使用寿命达到15年以上，降低后期的维护成本。

在实际选型应用中，需要根据安装点位的现场地质条件调整下部基础的尺寸，软土地基区域需要适当加大基础埋深、增加基础配筋量，避免结构出现不均匀沉降。整个结构的所有连接节点都设计为可拆卸的螺栓连接形式，方便构件在工厂预制完成后运输到现场进行拼装，不需要在现场进行大量焊接作业，能够大幅缩短现场安装的工期，同时也方便后期结构的拆解迁移，适配不同区域的宣传点位调整需求。
