医用血液制品赫尔默解冻设备结构设计

在临床输血、血液制品制备的场景中，血液及血液成分的解冻复温是直接关联用血安全的核心环节，传统的自然复温、普通水浴浸泡方式存在温度不均、复温时间过长、样本污染风险高的问题，这款解冻设备的结构设计正是围绕医用血液制品处理的严苛要求展开。从实际使用场景来看，该设备主要部署在血站成分科、医院输血科、生物制品企业的样本处理工位，日常处理的对象包括冰冻血浆、冷沉淀凝血因子、冰冻红细胞等需要严格控温复温的血液制品，要求复温过程全程温度波动控制在极小范围内，避免局部温度过高导致血液蛋白变性失活，同时要杜绝解冻过程中样本袋渗漏引发的交叉污染。

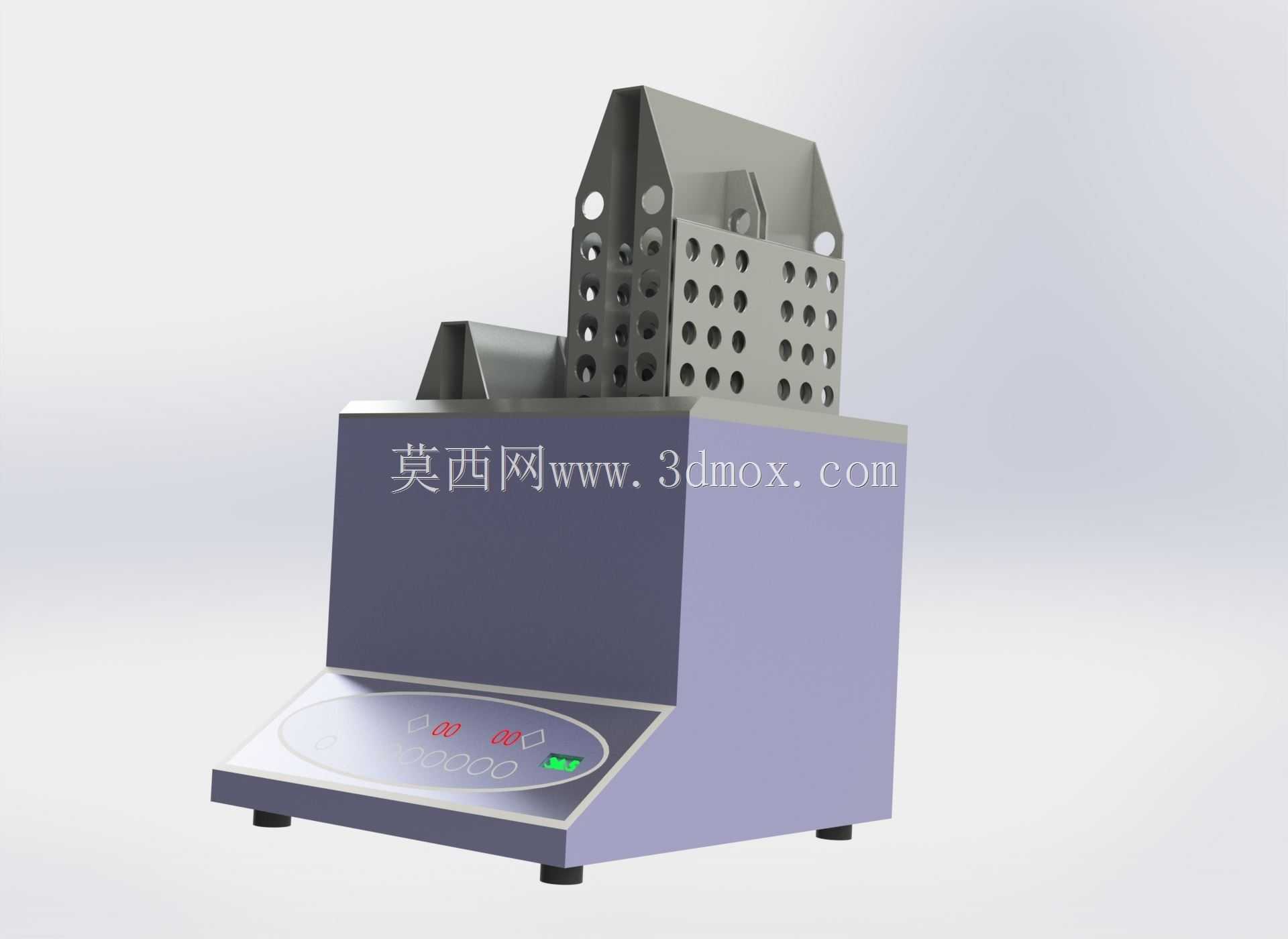

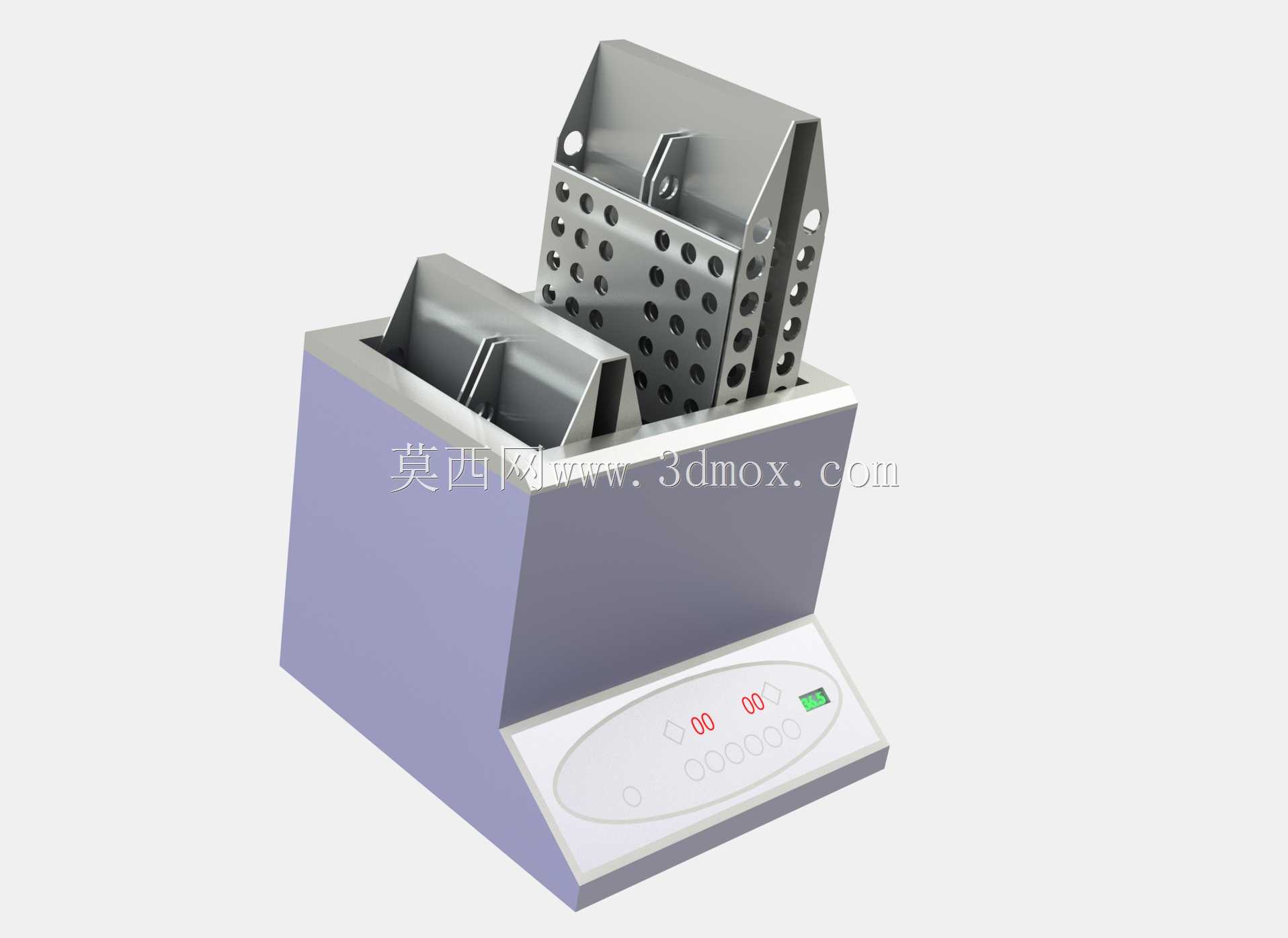

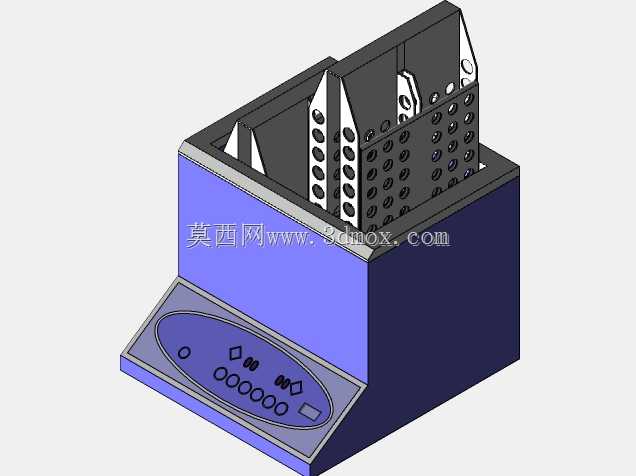

设备整体采用台式紧凑布局，底部设置四个可调式橡胶减震机脚，可适配不同平整度的实验台台面，安装时仅需预留台面后方100mm的散热间隙、左右两侧各50mm的操作空间即可，整体外形尺寸控制在台式设备的常规范围内，不会占用过多实验室宝贵的台面空间，设备自重控制在单人可搬运的区间，无需额外的吊装或固定安装工序，拆箱后放置到平稳台面接通电源即可投入使用。上部的解冻腔体采用下沉式水浴槽结构，槽体内部一体冲压成型无卫生死角，内壁做镜面抛光处理，日常清洁消毒时可直接使用医用酒精擦拭，不会残留污渍或滋生细菌；槽体上方设置的多孔样品架是核心功能部件，架体采用镂空多孔设计，孔位尺寸匹配常规规格的血液样品袋，可同时放置多袋样本进行批量解冻，镂空结构能够保证槽内的恒温循环水充分接触样品袋表面，避免出现局部温度死角，架体顶部设置的提手结构方便操作人员整体取放样品架，减少手部接触恒温水的频次，降低操作过程中的烫伤风险。

设备前部的操作面板采用倾斜式布局，符合站立操作时的人体工学视角，操作人员无需弯腰即可清晰观察面板上的温度显示、计时参数，面板上的操作按键采用防水密封结构，即使操作过程中有少量水溅到面板上，也不会渗入设备内部引发电路故障，面板上设置的状态指示灯可直观反馈设备的加热、循环、故障状态，操作人员无需凑近查看参数即可快速判断设备运行状态。设备下部的机身内部集成了加热组件、循环水泵、温控模块、电路控制单元，加热组件采用低功率密度的加热结构，配合循环水泵实现槽内水体的持续流动，保证槽内各个位置的水温差控制在允许范围内，不会出现局部过热的问题；温控模块采用高精度温度传感器实时采集水温数据，可根据设定的解冻程序自动调整加热功率，针对不同类型的血液制品可匹配对应的复温曲线，比如冰冻血浆的37℃恒温解冻、冷沉淀的快速复温程序，减少人工参数调整的操作误差。

从结构设计的细节来看，设备的外壳采用分体式拼接结构，前后外壳通过卡扣与少量紧固件连接，日常维护时仅需拆卸侧部的紧固件即可打开外壳，对内部的水泵、加热组件、管路进行检修维护，无需整体拆解设备；水浴槽的底部设置有排水接口，日常更换槽内水体时可通过接口外接排水管直接将废水排放到下水口，无需操作人员抬动设备倒水，降低日常维护的操作强度。设备的边角位置全部做圆弧过渡处理，没有尖锐的棱角，避免操作人员在取放样本、清洁设备的过程中被磕碰划伤，符合医用设备的安全设计要求；样品架的材质选用符合医用卫生要求的金属材料，表面做钝化处理，长期接触恒温水体也不会出现锈蚀、析出有害物质的问题，不会对血液样本造成污染。

在实际使用的流程中，操作人员首先向槽内注入指定液位的纯化水，设定好对应的解冻温度与时间参数，待设备预热到设定温度并稳定后，将待解冻的血液样品袋放置到样品架的孔位中，将样品架整体放入水浴槽内即可启动解冻程序，程序运行结束后设备会自动发出声光提示，操作人员取出样品架，将解冻完成的样本取出即可进行后续的输血或制备操作，整个过程无需人工持续监控温度，大幅降低了操作人员的劳动强度，同时也避免了人工控温带来的复温质量不稳定问题。设备的电路部分设置有多重安全保护结构，包括缺水保护、过温保护、漏电保护，当槽内水位低于安全液位、水温超过设定上限、电路出现漏电情况时，设备会自动切断加热电源并发出故障提示，杜绝设备运行过程中的安全隐患，适配医疗场所对设备安全性能的严苛要求。
