半透外壳有线光电鼠标结构设计方案

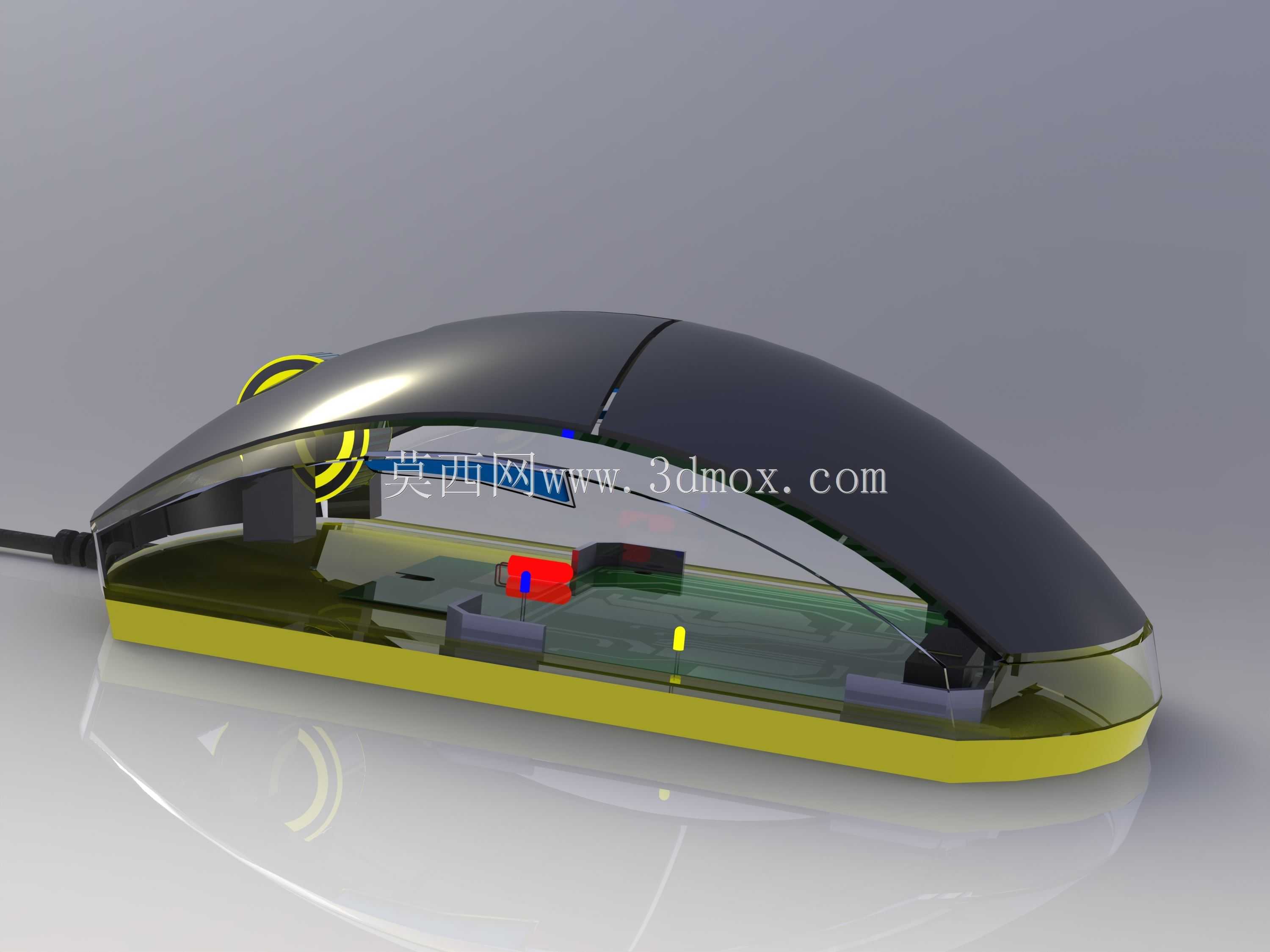

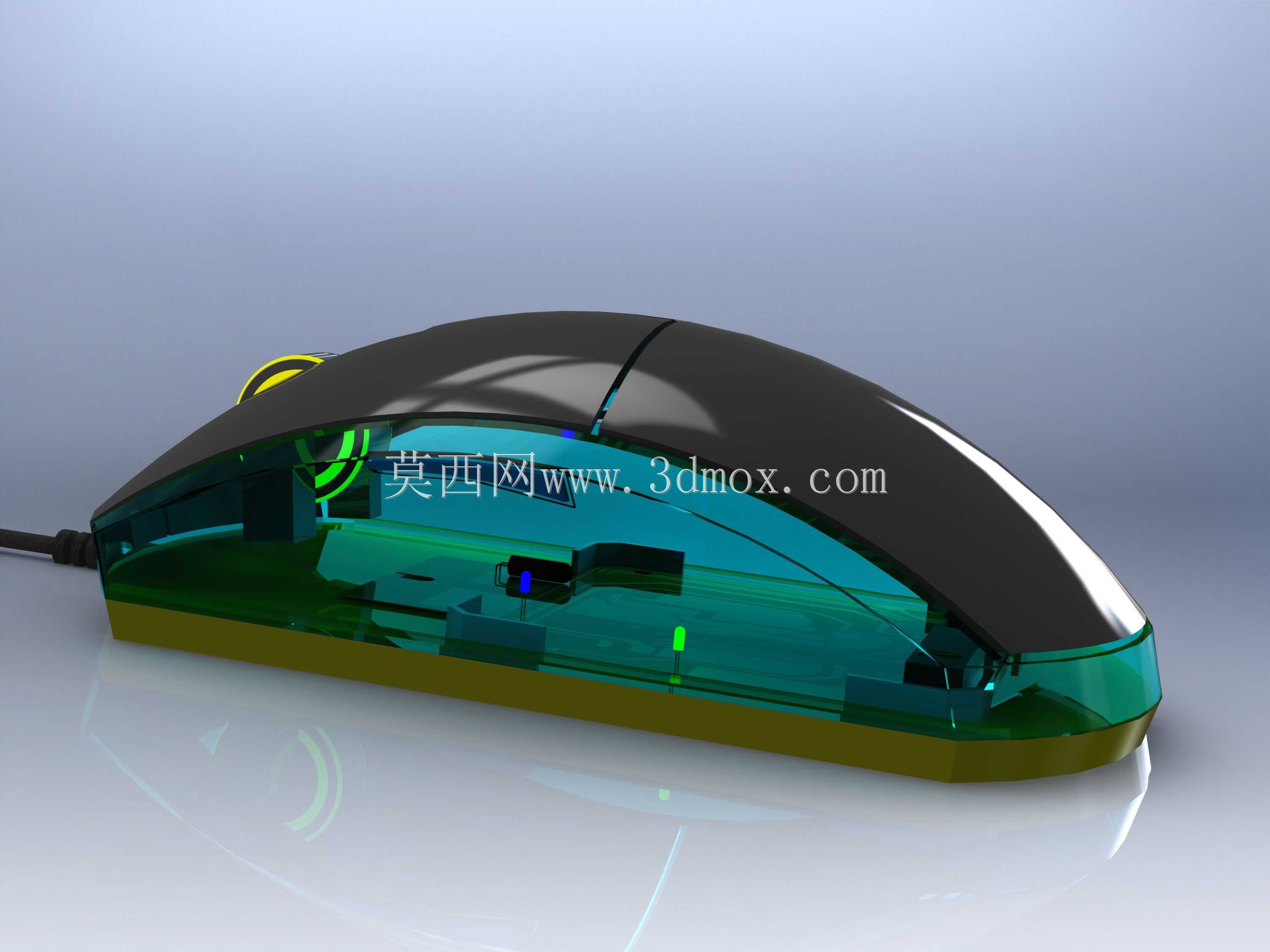

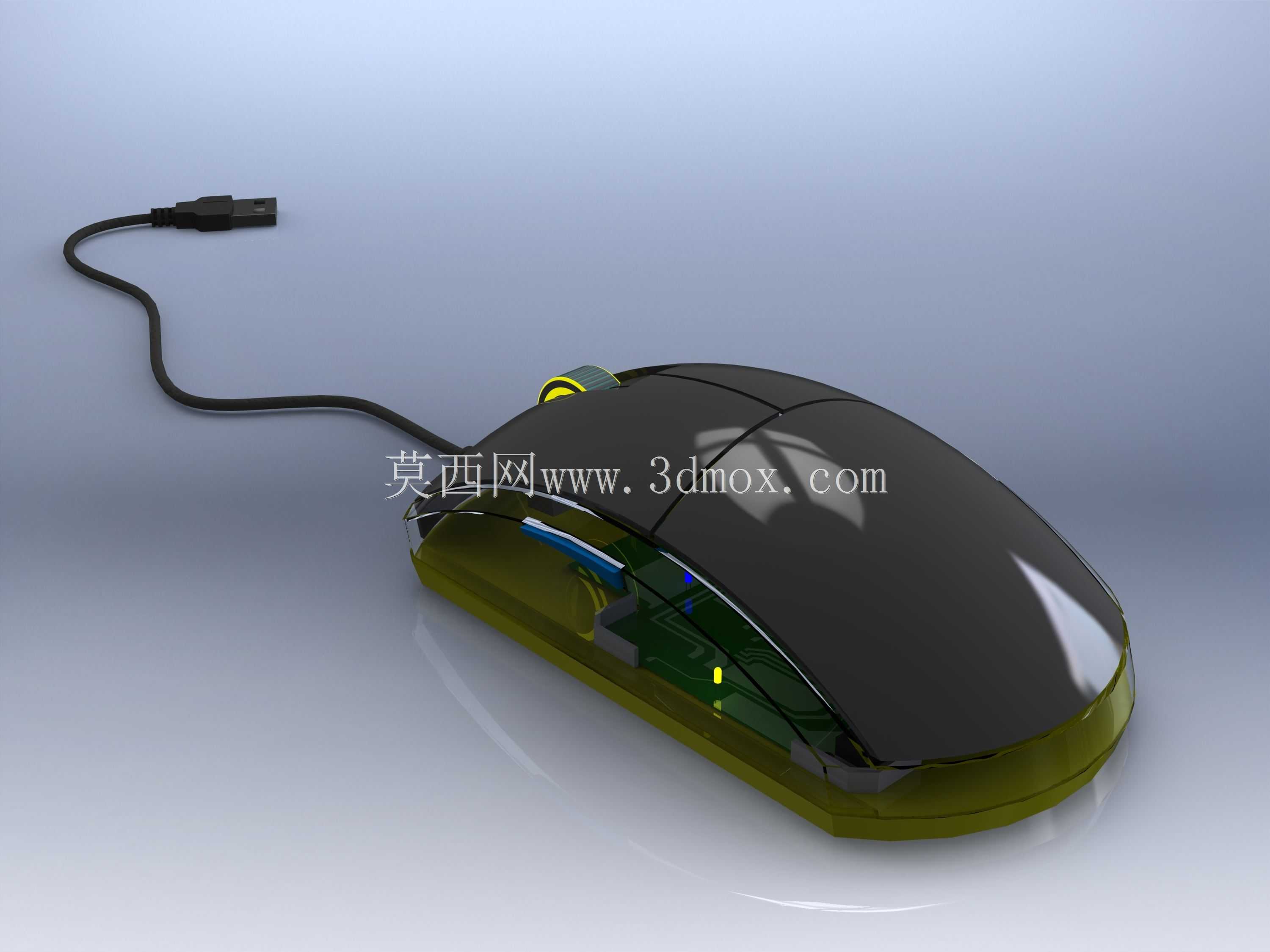

　　日常办公、电竞娱乐、工业设备操控场景里，鼠标是人机交互链路中最常用的输入终端，这款半透外壳有线光电鼠标的结构设计，完全围绕高频使用场景的实际需求展开，没有冗余的装饰性结构，所有壳体、内部元器件的布局都服务于操作稳定性与长期使用的可靠性。从结构布局来看，这款鼠标采用左右对称的基础壳体轮廓，上盖分为按键区与掌心承托区两个独立结构件，按键区与上盖主体通过薄壁塑料铰链实现按压回弹，省去了额外的金属弹簧配件，既减少了装配工序，也降低了长期使用后弹簧锈蚀、弹力衰减的故障概率。半透的下壳体采用半透PC材质注塑成型，一方面可以在装配阶段快速观察内部PCB板、发光元件、透镜组件的对位情况，降低生产线的装配不良率，

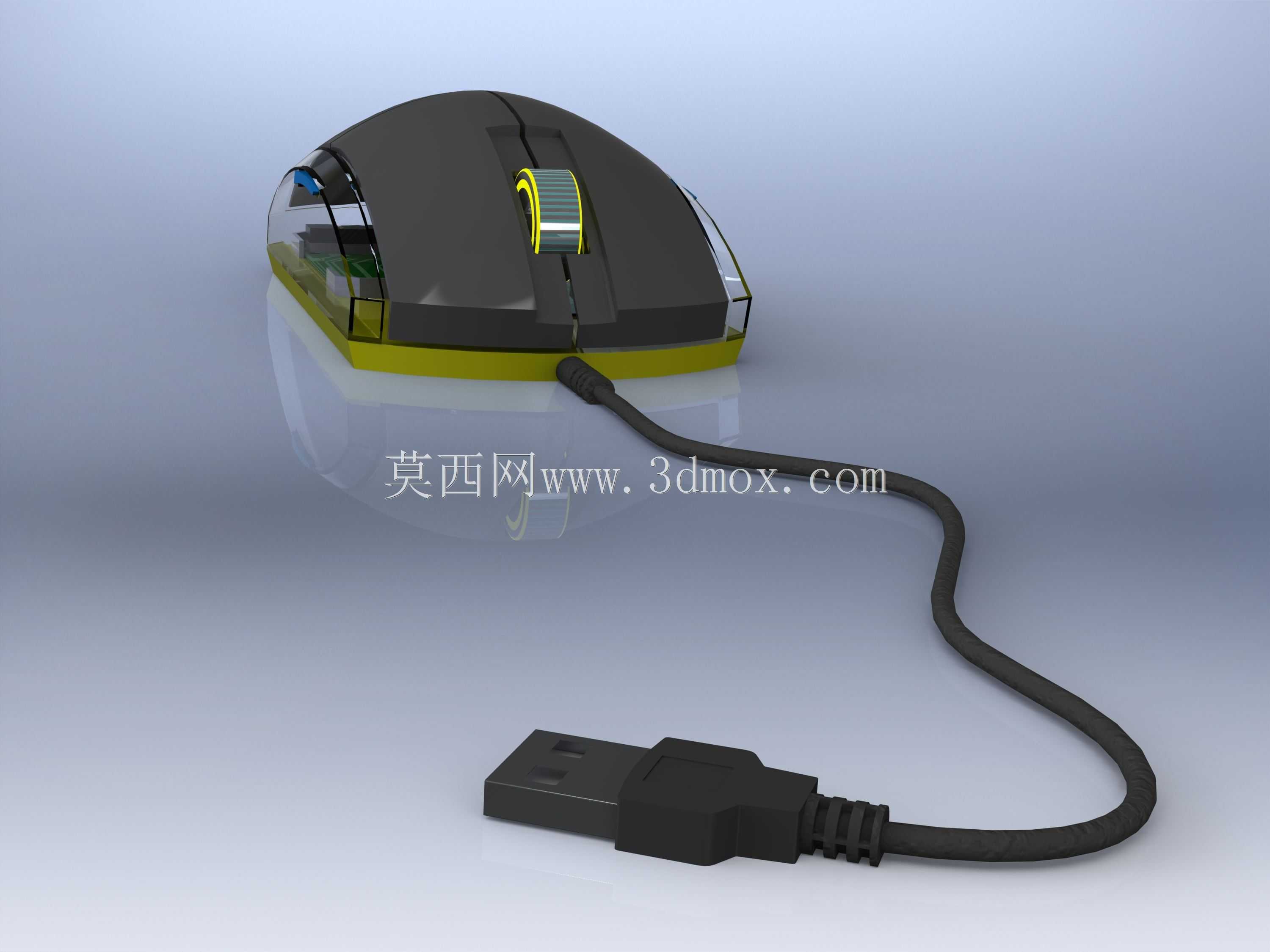

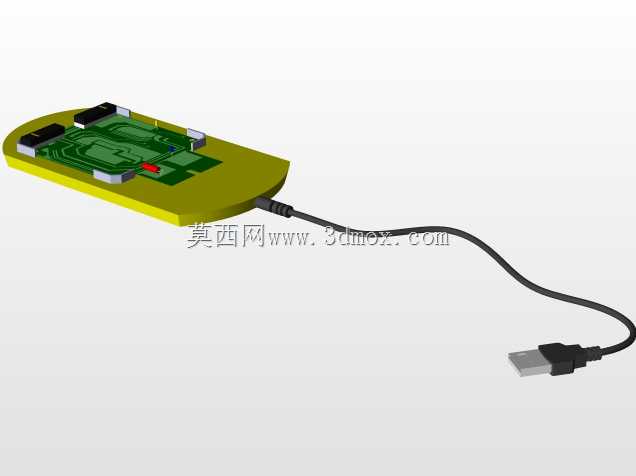

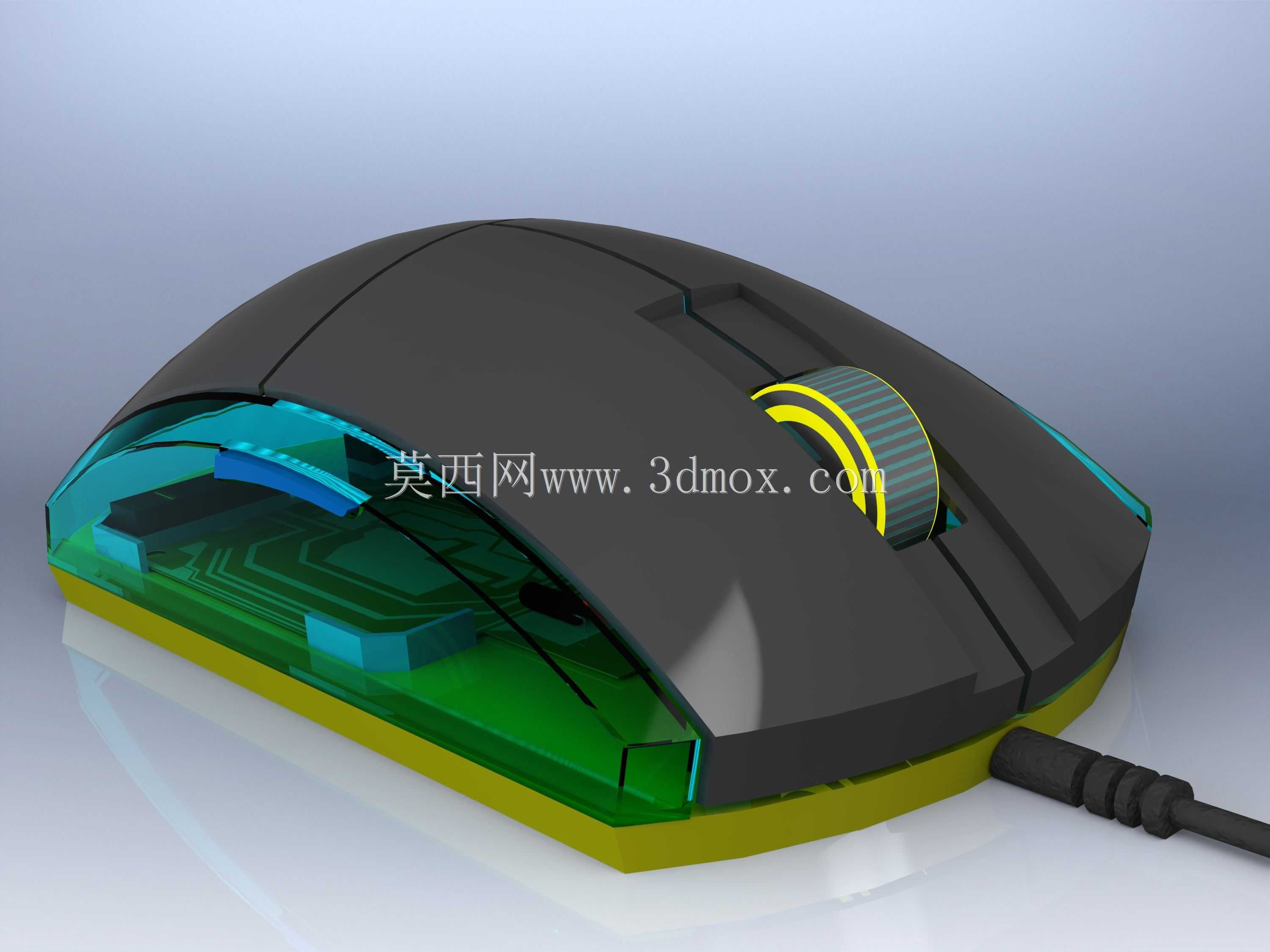

　　另一方面日常使用中内部的光电定位光源可以透过半透壳体形成柔和的漫反射光效，不会产生直射人眼的强光干扰。内部结构的排布上，光电传感器的透镜组件被设计在壳体纵向中心偏下的位置，距离鼠标底部脚垫的高度严格控制在2.3mm-2.5mm的最优区间，这个高度区间可以保证传感器在木质桌面、布面鼠标垫、树脂鼠标垫等常见接触面都能获得稳定的成像信号，不会因为距离过近出现丢帧，也不会因为距离过远导致定位偏移。PCB板的固定采用三个十字定位柱加卡扣的方式，不需要额外打螺丝，定位柱的公差控制在±0.05mm以内，保证传感器透镜与底部感光孔的同轴度偏差不超过0.1mm，避免出现定位斜向偏移的问题。左右按键的微动开关被放置在距离按键前端18mm的位置，匹配成年人手指自然放置时的指腹落点位置，按键的按压力度被调校在0.6N-0.7N之间，按压行程控制在0.8mm，既不会因为力度过轻导致误触，也不会因为力度过大造成长时间使用的手指疲劳。滚轮组件采用橡胶外圈加塑料支架的结构，滚轮的编码器固定在PCB板的中心位置，滚轮两侧的支架卡入上盖的定位槽内，滚动时的阻尼感通过编码器内部的弹片结构实现，没有额外的阻尼油脂，避免长期使用后油脂渗漏污染内部元器件。鼠标的出线位置设计在壳体前端的中心处，线材与壳体的连接处做了10mm长的橡胶防弯折护套，护套的硬度设置为邵氏60度，能够承受上万次的弯折而不会出现线材外皮断裂的问题，出线口的内侧设计了线材卡扣，

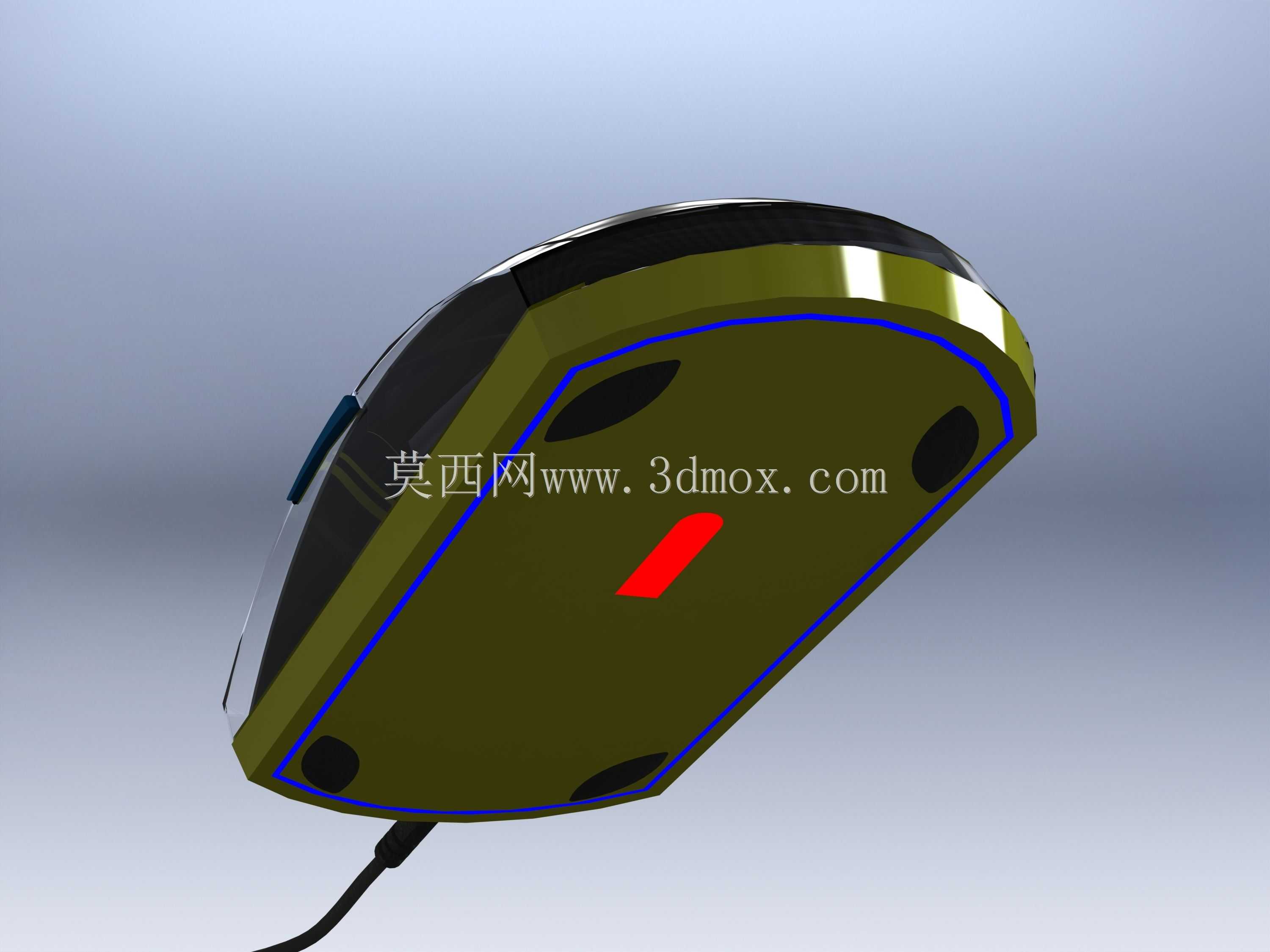

　　能够承受15N的拉力而不会将线材从PCB板的焊盘上扯脱。外形尺寸方面，这款鼠标的整体长度为118mm，最宽处为62mm，掌心位置的最高高度为38mm，属于中等尺寸的通用型鼠标，既可以适配趴握的使用姿势，也能满足抓握、捏握的操作需求，底部的四个脚垫采用聚四氟乙烯材质，厚度为0.6mm，脚垫的粘贴位置避开了底部的感光孔与螺丝孔，脚垫边缘做了0.2mm的倒角处理，滑动时不会刮蹭鼠标垫表面，滑动阻力控制在0.2N以内，保证移动时的顺滑手感。内部的配重块被设计在鼠标的几何中心位置，整体重量控制在85g左右，不会因为过重导致长时间操作的手腕负担，也不会因为过轻产生操作时的飘移感。上盖的表面采用磨砂晒纹处理，晒纹的粗糙度为Ra1.6，

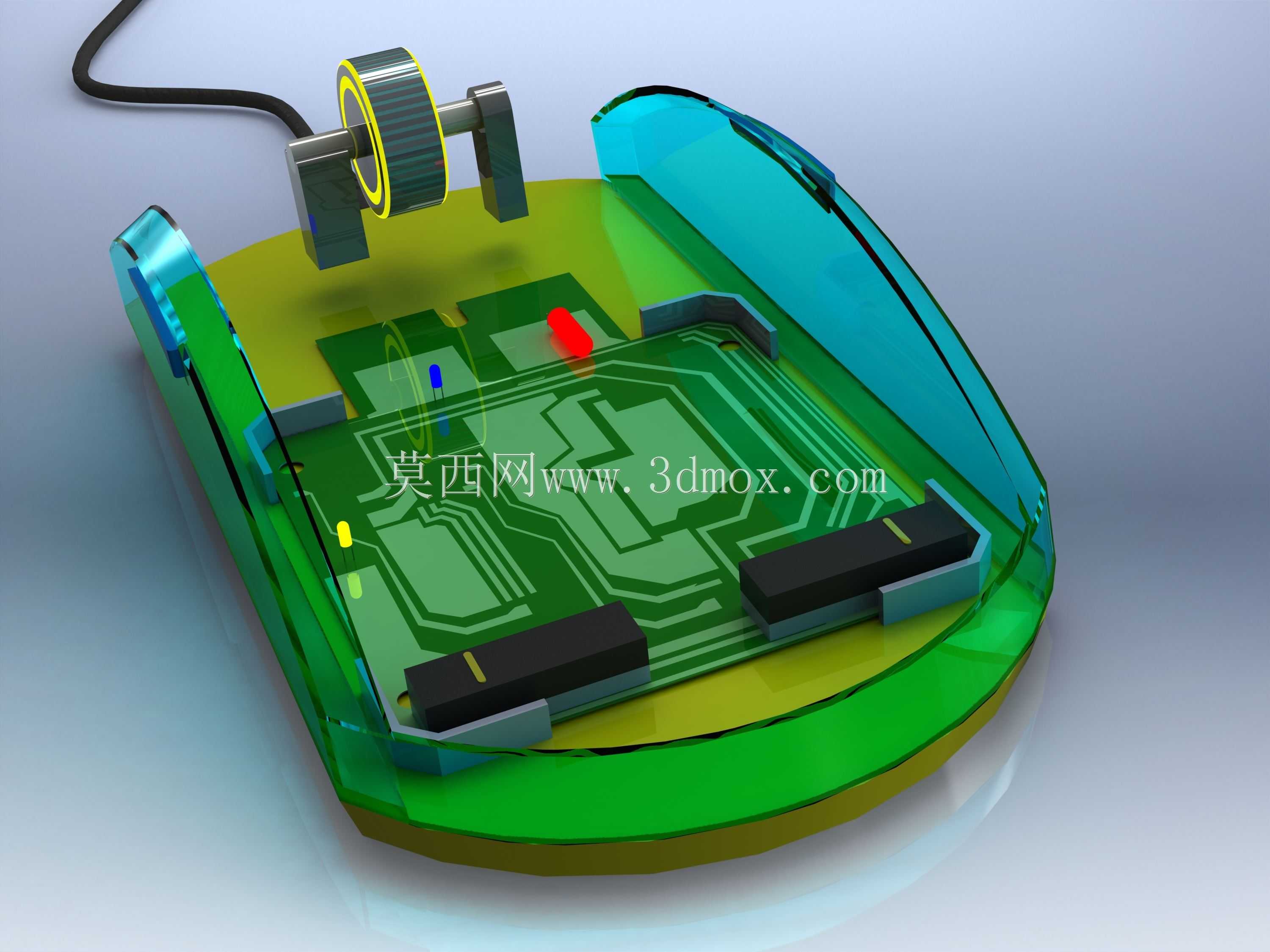

　　手掌握持时不会留下明显的指纹汗渍，同时能够增加手掌与壳体之间的摩擦力，出汗时也不会出现打滑的问题。半透下壳体的内壁做了细微的散光纹理处理，内部LED光源发出的光线经过纹理漫反射后，不会出现明显的灯珠光斑，光线均匀度可以达到85%以上。从装配逻辑来看，整个鼠标的装配流程可以分为四个步骤：首先将PCB板与透镜组件、微动开关、编码器预先焊接完成，卡入下壳体的定位柱内；随后将滚轮组件卡入下盖的对应支架位置，扣合线材防脱卡扣；接着将上盖的按键结构与下盖通过四周的卡扣进行连接，不需要额外螺丝固定；最后粘贴底部的四个脚垫，完成整机组装。这种无螺丝的卡扣装配方式，既提升了生产装配的效率，也方便后期的维护拆解，只需要用塑料撬片沿壳体缝隙撬开卡扣即可完成内部元器件的检修更换，不会因为螺丝滑丝导致壳体损坏。在实际使用场景中，这款鼠标可以适配台式电脑、笔记本电脑、工业触控终端等多种设备，有线连接的方式不存在无线信号延迟与电池续航的问题，适合长时间连续使用的办公场景与需要精准定位的设计操作场景，半透的壳体设计也能满足部分用户对数码产品外观的个性化需求，同时内部结构的可视化也能帮助结构设计从业者直观理解光电鼠标的内部布局逻辑，为同类外设产品的结构设计提供参考。
