20厘米可3D打印尖头箭体结构设计

　　这款箭体结构的设计初衷，是适配桌面级FDM3D打印设备的成型能力，为户外休闲射击、青少年研学手工制作、箭具配件替换场景提供可直接加工的实体构件。从实际使用场景来看，该构件可搭配玻纤箭杆、碳素箭杆使用，作为练习箭的前端配重与穿刺结构，也可用于文创道具制作、科普教学中的力学演示载体，不需要额外开模，普通桌面3D打印机即可完成单件或小批量制作，适配个人DIY、创客工作室、校园创新实验室的日常加工需求。

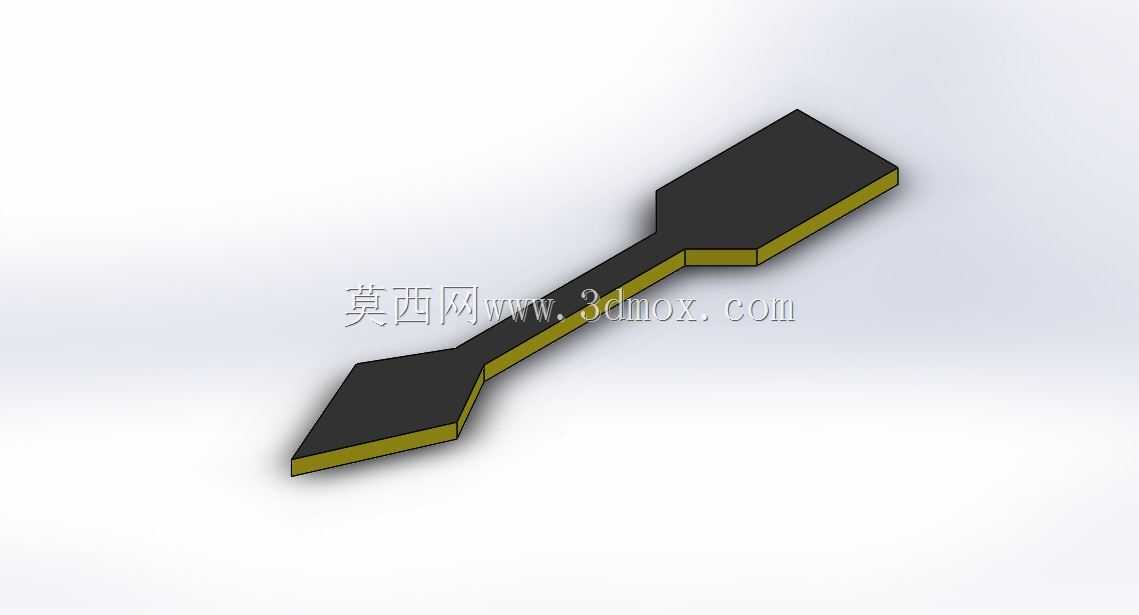

　　从功能特性层面看，该箭体采用等厚扁平结构设计，整体厚度控制在常规3D打印无支撑成型的合理区间，打印过程中不需要添加额外支撑结构，能够有效减少打印后处理的工作量，避免支撑拆除带来的表面瑕疵。前端采用对称斜切尖头构型，穿刺过程中受力均匀，不会出现偏载歪头的情况；中段为等宽连接柄，可直接插入对应内径的箭杆内部，柄部与箭杆的配合间隙控制在0.1-0.2mm区间，既能够保证插接顺畅，也可以通过涂覆少量粘接剂实现牢固连接，不会出现射击过程中箭头脱落的问题；尾部为加宽定位台，一方面起到插接限位的作用，避免箭头插入箭杆过深影响整体动平衡，另一方面加宽结构也提升了箭头根部的结构强度，在撞击目标时能够分散根部应力，降低断裂风险。

　　设计过程中优先考虑了3D打印的工艺可行性，所有棱边均做了0.2mm的圆角过渡，避免打印过程中出现尖角翘边、层间结合力不足的问题；整体结构无封闭空腔，打印时不需要设置支撑，层厚设置在0.2mm时，整体打印时长可控制在1小时以内，耗材用量仅为十余克，加工成本极低。外形尺寸上，整体长度严格控制在200mm，其中尖头段长度占整体长度的35%，保证穿刺过程中的刺入深度；中段连接柄长度占整体长度的45%，保证与箭杆的连接接触面积足够，连接强度满足练习射击的受力要求；尾部定位台宽度为中段柄部宽度的1.8倍，厚度与中段保持一致，既保证限位功能，也不会额外增加过多重量，影响箭体整体的重心位置。

　　从安装边界来看，该箭头的中段连接柄截面为矩形，可适配内径4mm-6mm的通用箭杆，安装时只需要将箭杆端部切割平整，将连接柄插入箭杆至定位台贴合箭杆端面即可，若需要更高的连接强度，可在连接柄表面涂抹少量瞬干胶或环氧树脂胶，静置固化后即可使用。结构强度方面，采用常规PLA耗材打印时，填充率设置为20%-30%即可满足日常练习射击的强度要求，若需要更高的抗冲击性能，可更换PETG、ABS等韧性更好的耗材打印，填充率提升至40%即可应对更高强度的使用场景。

　　在实际使用过程中，该扁平箭头相比传统锥形箭头，命中软质靶面时的接触面积更大，拔取难度更低，同时不会像尖锐金属箭头一样存在过高的安全风险，非常适合休闲练习、青少年活动使用。设计时特意将整体重心控制在箭头前端三分之一位置，搭配标准箭杆后整体重心位置符合箭体飞行的动平衡要求，射击过程中飞行姿态稳定，不会出现箭体翻滚的情况。所有结构面均为平面或小角度斜面，打印时首层附着力强，即使是没有调平经验的新手用户，也能够顺利完成打印，不会出现首层翘曲、打印中途脱落的问题。
