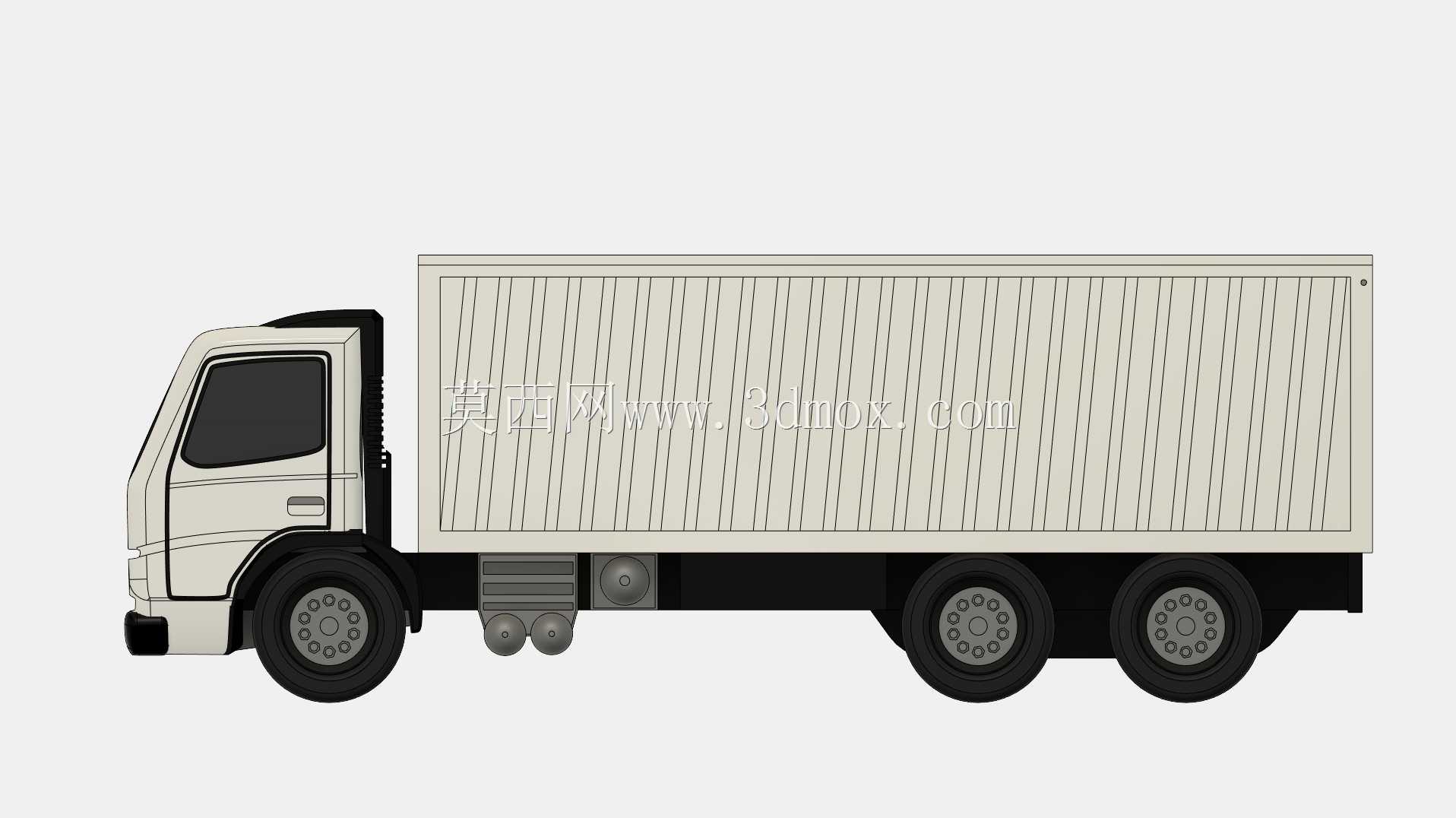

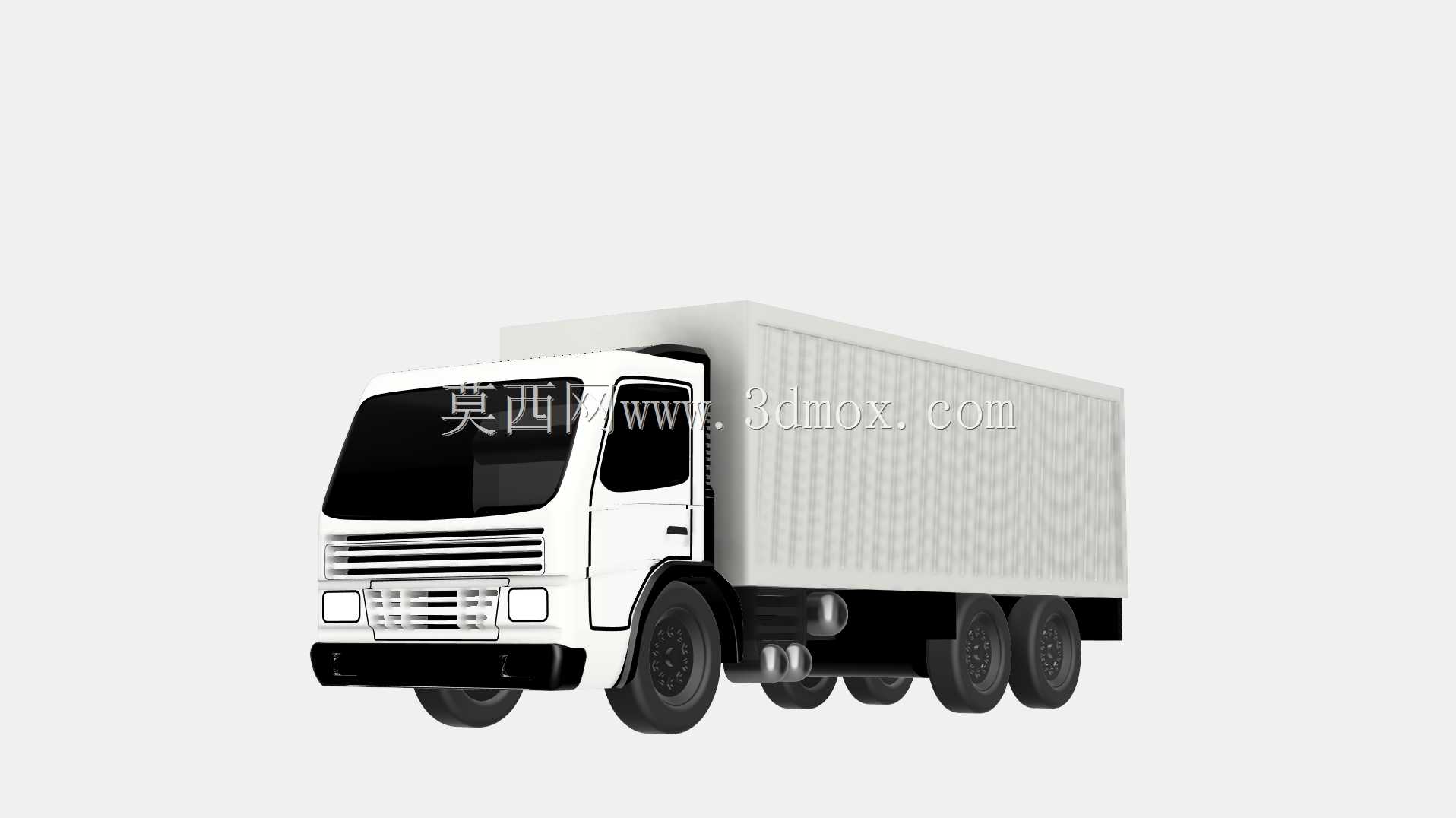

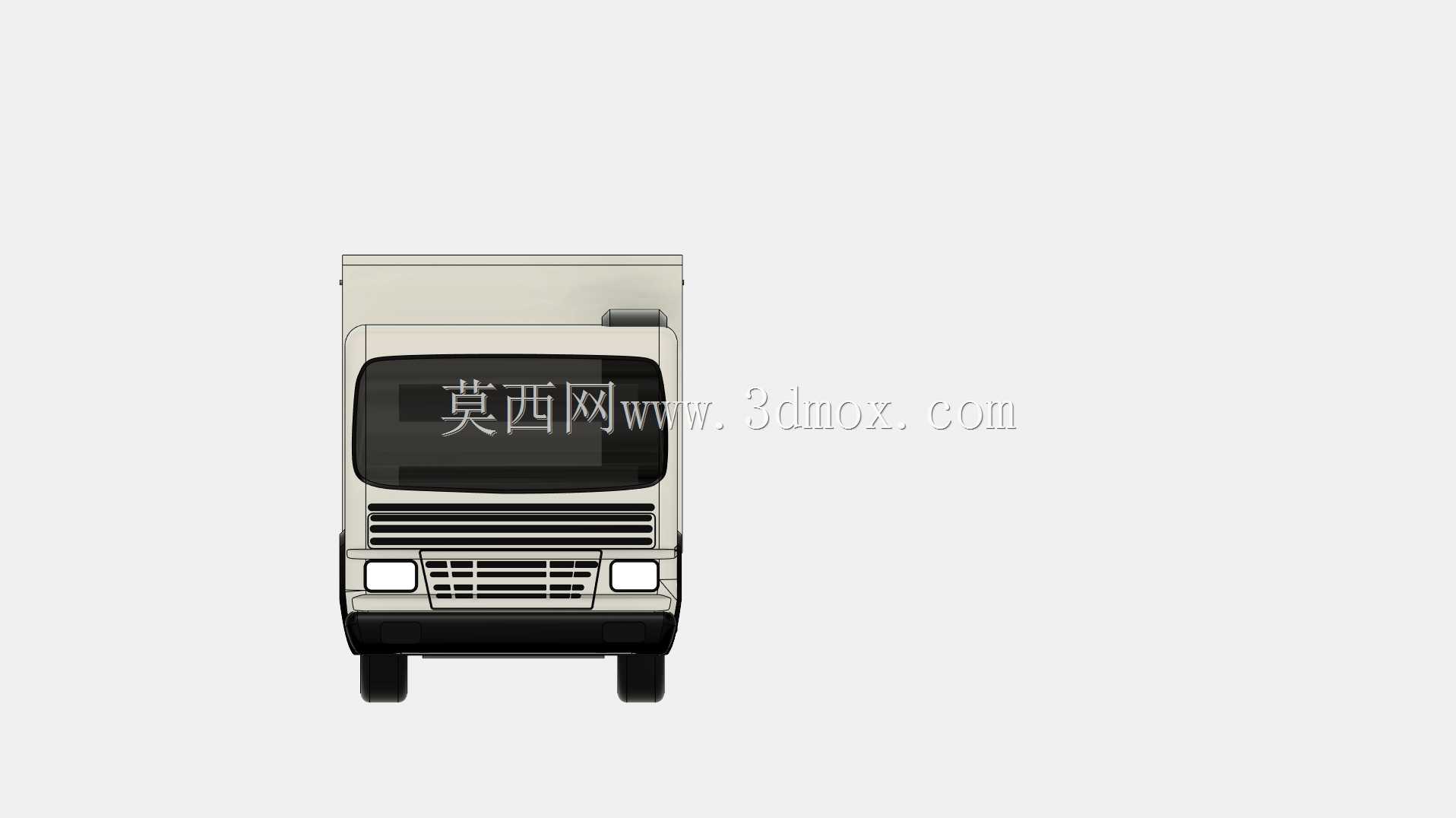

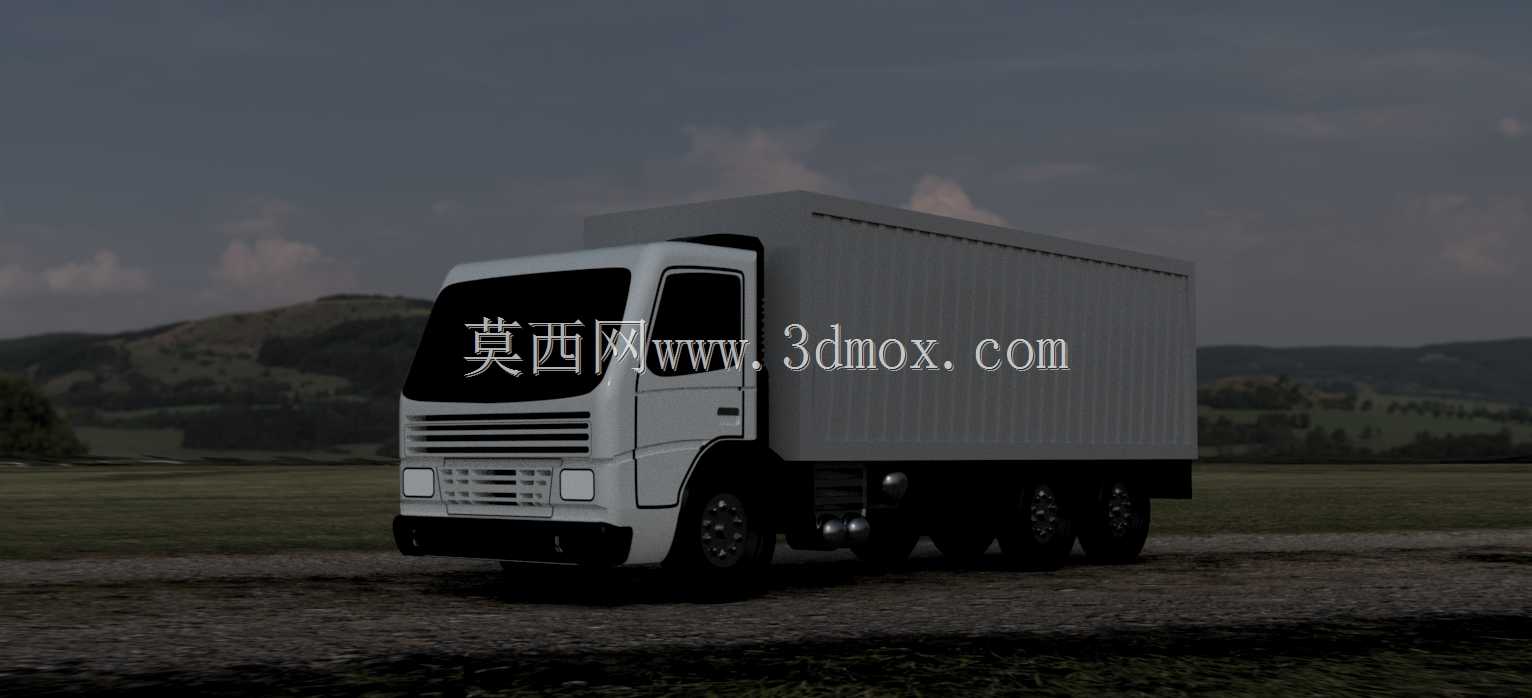

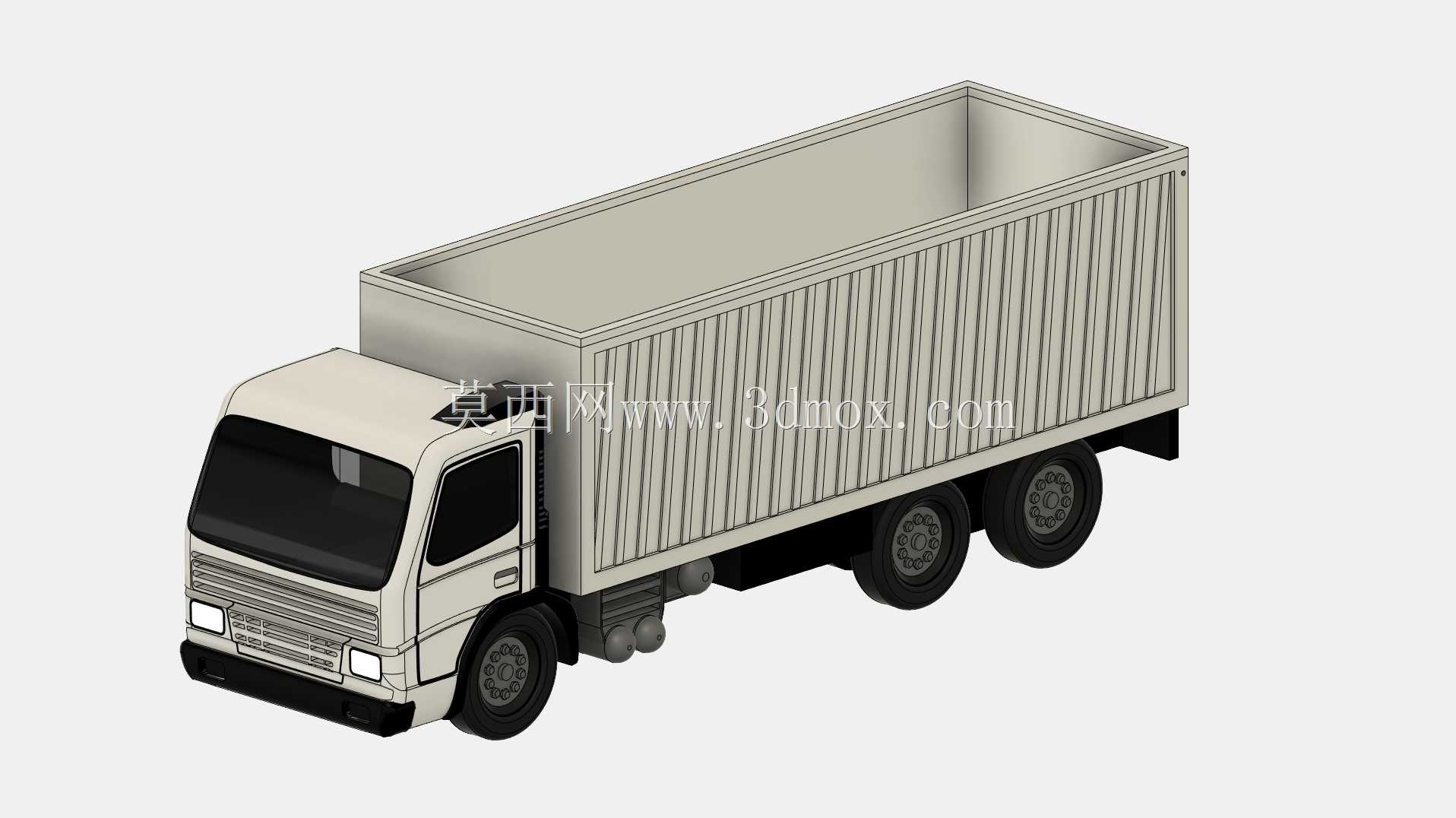

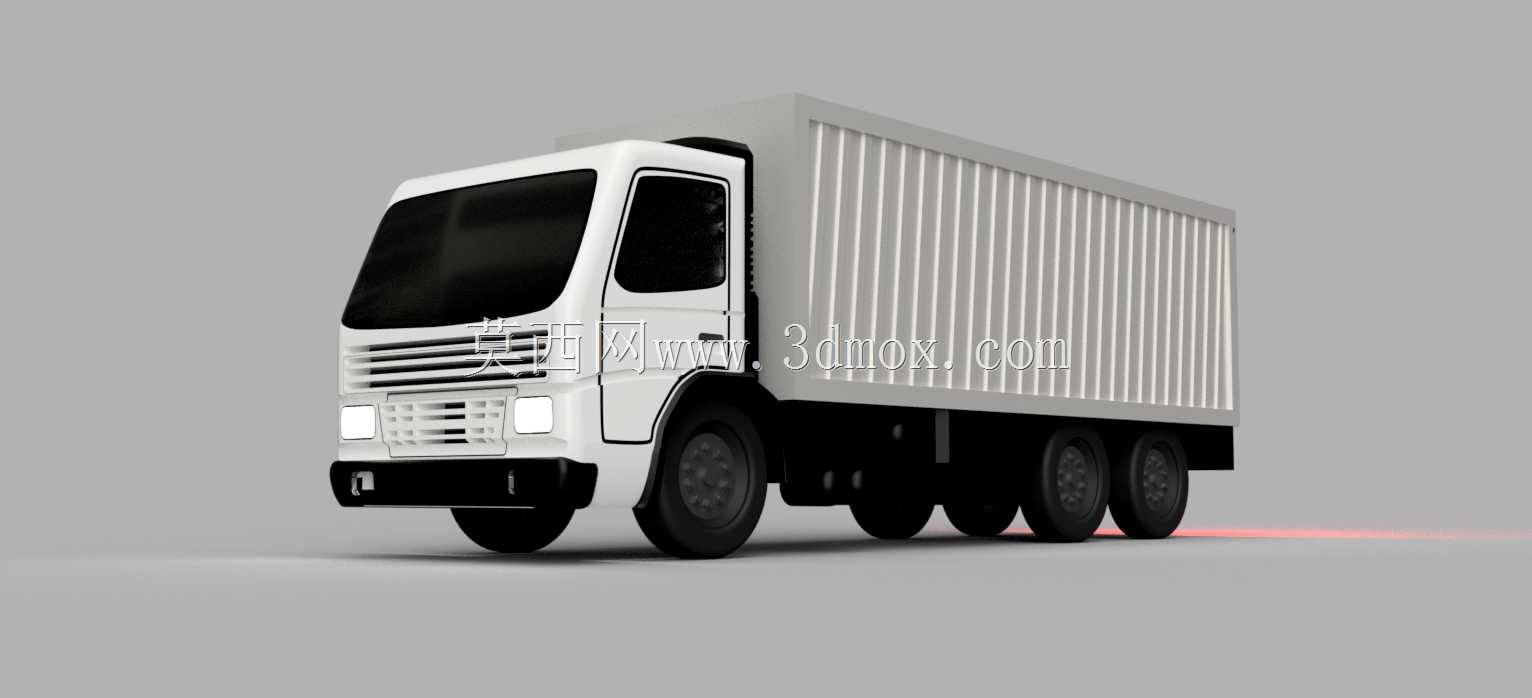

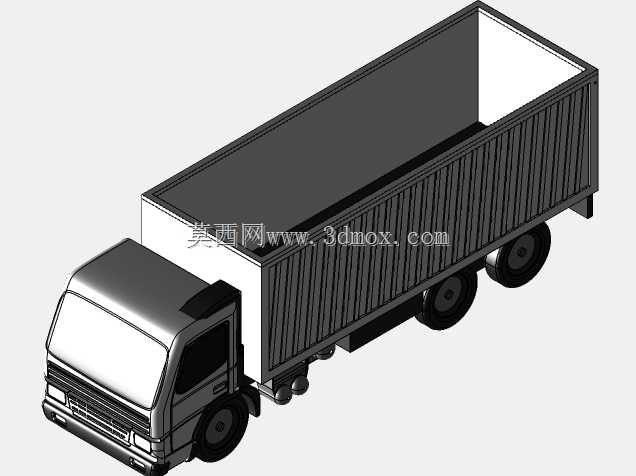

厢式货运卡车整车结构三维设计

　　这款厢式货运卡车的三维结构设计，首先围绕城配及中短途干线物流的实际作业场景展开，在建模初期就充分考虑了不同作业环境下的使用需求，比如城区狭窄道路的转弯通过性、装卸货月台的对接适配性、不同载重工况下的结构强度冗余，所有结构细节都对应实际车辆的工程落地要求。从整车功能特性来看，该模型完整还原了平头驾驶室的布局结构，驾驶室部分预留了驾乘人员操作空间、仪表台安装位、车门铰链与开合边界，前围的进气格栅、车灯安装位、保险杠结构都按照实车的装配逻辑搭建，没有出现结构干涉的问题，能够直接用于驾驶室人机工程校验、外观覆盖件的结构拆分参考。底盘部分采用三轴布局，前桥为转向桥，中后桥为驱动承载桥，轮胎与轮辋的装配关系、钢板弹簧的悬挂行程边界、

　　车架纵梁与横梁的连接位置都做了精准还原，底盘侧的油箱、储气筒、蓄电池组的安装位置都预留了足够的检修空间，符合商用车辆的底盘布置规范，能够满足改装厂上装适配时的结构参考需求。上装部分为封闭式厢体，厢体采用波纹板侧壁结构，既能够降低厢体自重，又可以提升侧壁的抗形变能力，避免载货过程中因货物挤压出现厢体外凸的问题，厢体与底盘车架的连接支座位置做了明确的结构标注，安装边界完全匹配对应吨位卡车的底盘上装接口，不需要额外做结构改制就可以完成装配，厢体尾部预留了对开式车门的安装位，能够适配不同类型的门锁、铰链以及装卸货尾板的加装需求。在设计思路上，这款模型没有做过度的外观曲面夸张处理，所有型面都以量产车型的工程数据为参考，驾驶室的A柱倾角、

　　前风挡的弧度、厢体的顶部圆弧过渡，都兼顾了空气动力学性能与制造工艺可行性，比如驾驶室的覆盖件分模线位置，都按照冲压工艺的拔模角度做了调整，避免出现负角导致冲压成型难度提升，厢体的拼接焊缝位置也做了合理预留，符合厢式货车生产的焊接工艺要求。从外形尺寸与安装边界来看，整车的轴距、轮距参数都对应常规10吨级厢式货车的通用尺寸，整车长度控制在合规的蓝牌或黄牌货运车辆的尺寸区间内，转弯半径的预留空间符合城区道路的通行要求，厢体的内部容积能够满足常规散货、电商包裹、工业零配件的运输需求，底盘的最小离地间隙参考了城乡结合部非铺装路面的通行要求，避免通过坑洼路段时出现底盘剐蹭的问题。对于三维建模从业者与商用车设计人员来说，这款模型的结构层级清晰，

　　驾驶室、底盘、上装厢体、行走机构都做了独立的组件分组，能够直接拆分用于不同模块的结构优化，也可以作为同类型载货汽车设计的基准参考，在做物流装备选型、运输方案模拟的时候，也可以直接导入场景中做动线规划、装卸货流程的仿真校验，不需要重新搭建基础车体结构，能够大幅提升相关项目的推进效率。模型的所有连接部位都还原了实车的紧固件安装位置，比如驾驶室与车架的悬置软垫位置、厢体与车架的U型螺栓固定位、车轮的轮毂螺栓分布，都和实际量产车辆保持一致，不会出现结构逻辑错误，能够用于装配工艺的模拟演示，也可以作为商用车维修教学的三维辅助素材，帮助从业人员快速理解整车的结构组成与装配关系。
