福特Ikon车型瞬态流场CFD仿真分析

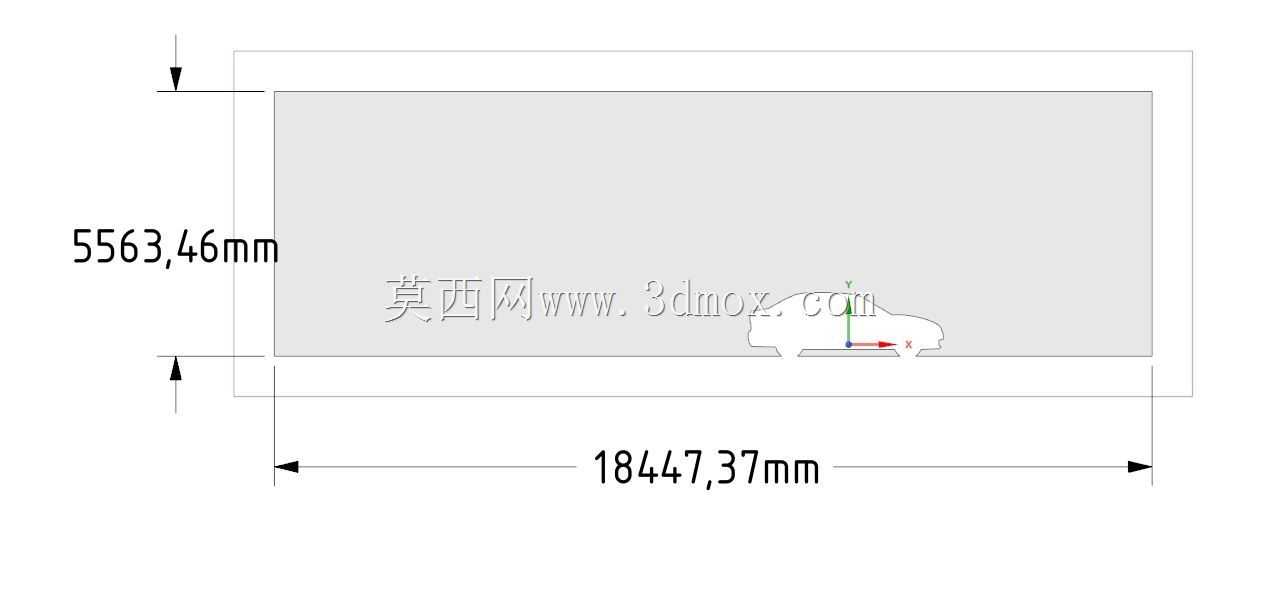

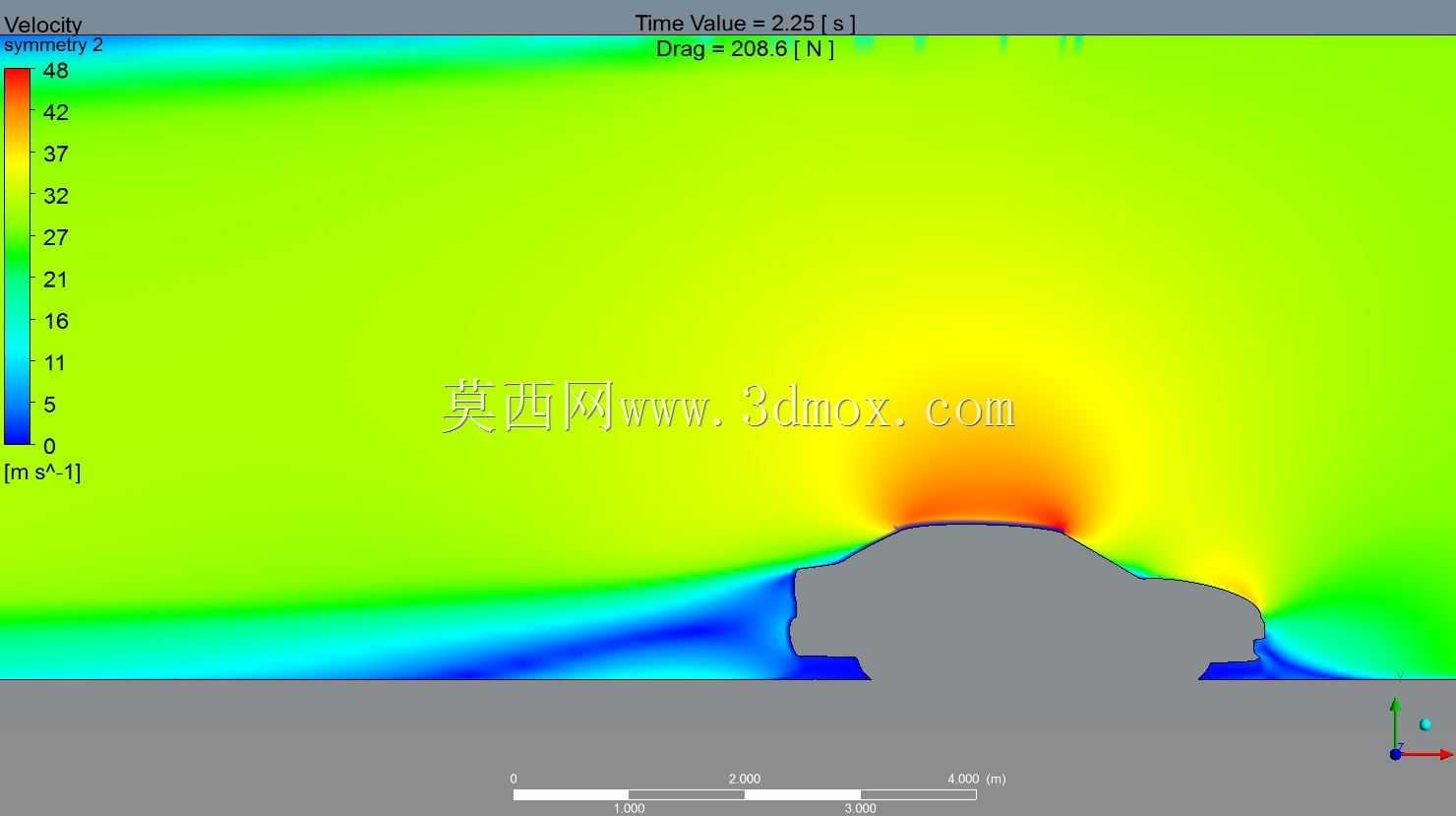

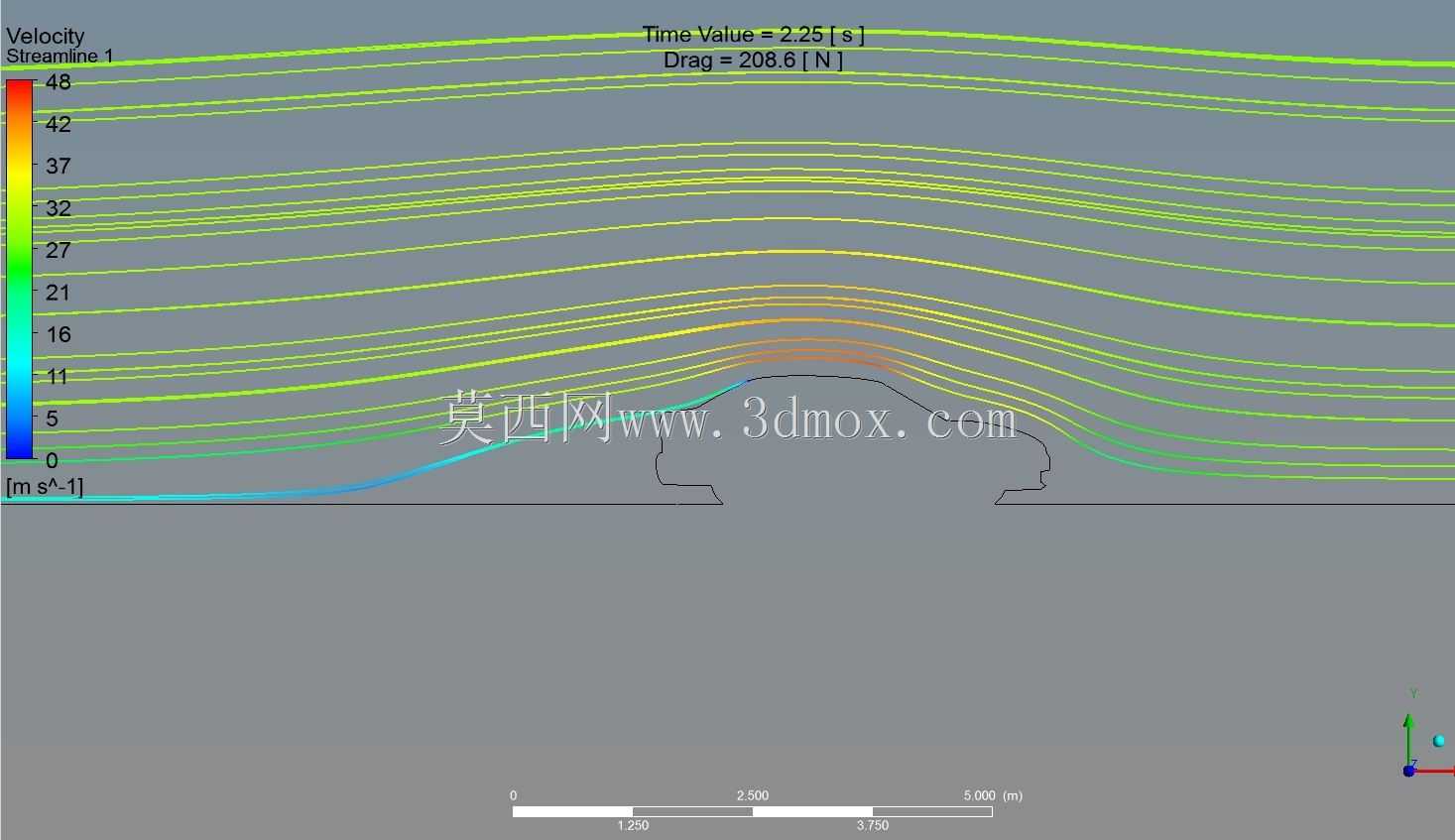

　　保证边界层网格y+值符合湍流模型的计算要求，平衡仿真精度与计算资源消耗。从仿真输出的速度云图可以直观看到，车辆前部来流撞击车头后，气流分别向车顶、车底、两侧翼子板分流，车头正压区的分布范围直接影响整车风阻的压差阻力占比，A柱区域的气流分离情况会直接影响侧窗区域的风噪水平，车顶气流在车尾后窗位置的流动附着状态，决定了尾涡的起始位置与涡核尺度，车底气流经过前保险杠下沿、悬架、底盘凸起件后的流速变化，会直接影响整车的升力特性，尤其是高速行驶时的前轴升力过大，会导致转向手感发飘，影响行驶安全。本次瞬态仿真可以捕捉到稳态计算无法呈现的非定常流动特性，比如尾涡的周期性脱落、车身表面压力的脉动变化，这些数据不仅可以用来计算整车风阻系数、在乘用车正向开发流程中，空气动力学性能是直接影响整车能耗、高速行驶稳定性、风噪水平的核心指标，针对量产车型的外流场瞬态仿真，是造型优化阶段必不可少的验证环节，本次针对福特Ikon车型开展的CFD瞬态分析，完全贴合主机厂空气动力学开发的实际工程场景，可直接为造型面的气动优化、底盘整流件设计提供量化数据支撑。从仿真的边界设置来看，本次计算采用100km/h的匀速来流工况，对应车辆在高速公路巡航的典型行驶场景，计算域入口设置为速度入口边界，出口为压力出口，车身表面设置为无滑移壁面，地面设置为移动壁面以匹配来流速度，消除地面附面层对仿真结果的干扰，网格划分阶段在车身近壁面、尾流区、车底流动区域进行了局部网格加密，

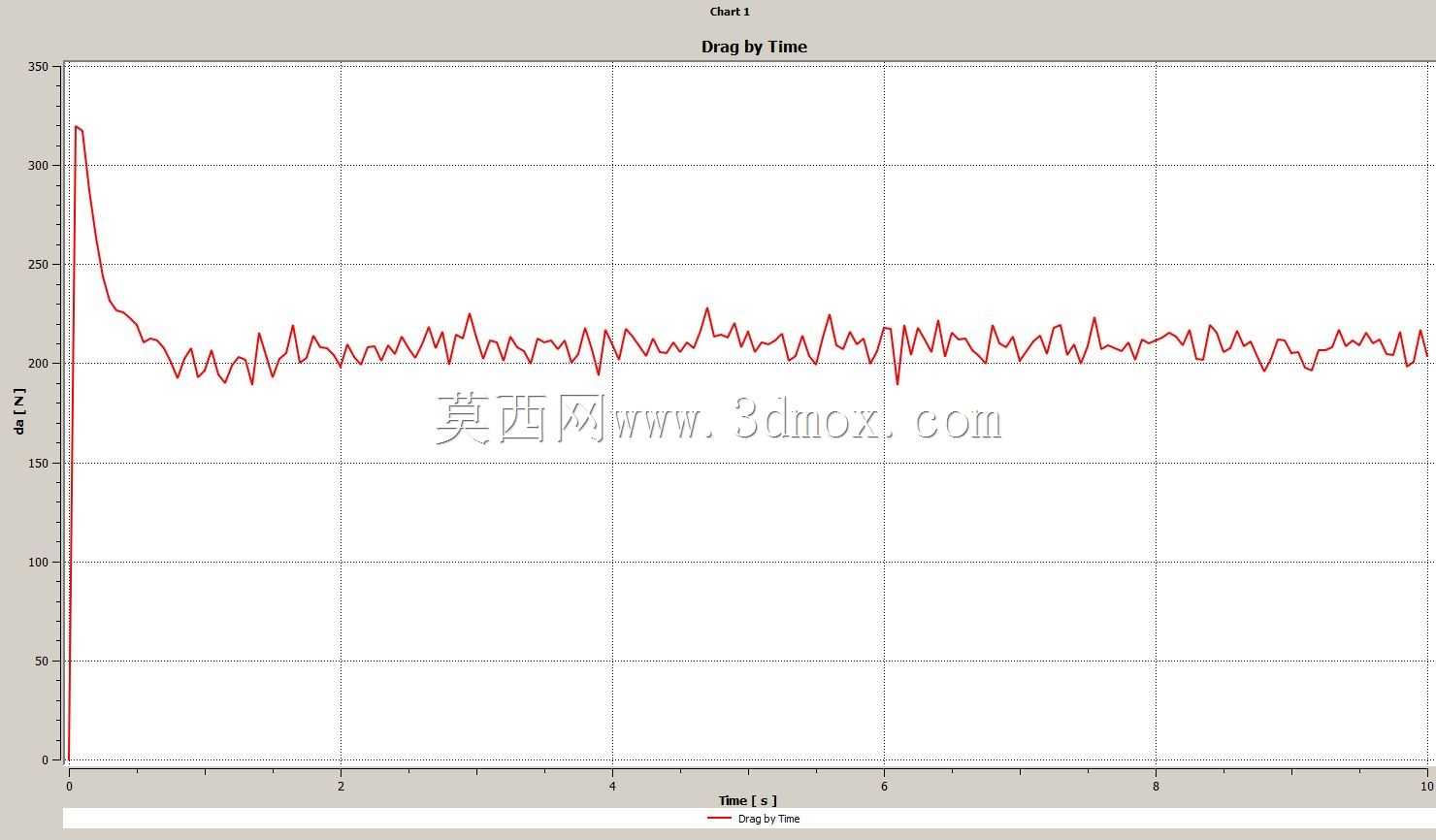

　　升力系数的瞬态波动范围，还可以为风洞试验的测点布置提供前置参考，减少风洞试验的迭代次数，缩短开发周期。在实际工程应用中，这类仿真结果的落地场景非常明确：首先是造型阶段的气动优化，通过观察不同区域的流速分布、压力分布，调整车头圆角、A柱倾角、后窗角度、尾翼造型、底盘整流板的覆盖范围，在不影响造型风格、内部乘坐空间的前提下，尽可能降低风阻系数，对于燃油车来说，风阻系数每降低0.01，高速巡航油耗可以降低约0.1L/100km，对于新能源车来说，风阻降低带来的续航提升效果更加明显；其次是热管理模块的前置匹配，通过外流场的流速分布，可以确定冷凝器、散热器的进风效率，以及刹车系统的冷却气流流量，避免出现高速行驶时散热不足的问题；另外，

　　瞬态仿真得到的车身表面压力脉动数据，还可以输入到声学仿真模块，预测不同车速下的车内风噪水平，在造型阶段就优化容易产生风噪的结构，比如外后视镜的造型、车门缝隙的密封结构、雨刮的隐藏式设计。从建模思路来看，本次仿真采用的是简化后的车身外表面模型，省略了对整车外流场影响极小的细节特征，比如车门把手的细微凸起、车标纹理、密封条的微小结构，既可以减少网格数量，提升计算效率，又不会对整体流场的计算精度产生明显影响，这类简化处理也是行业内通用的工程方法，毕竟仿真的核心是捕捉宏观流动特征，为工程决策提供依据，不需要追求无意义的细节还原。在安装与边界适配层面，这类仿真模型可以直接对接整车的参数化造型平台，当造型面调整后，只需要重新更新几何、

　　划分网格就可以快速完成迭代计算，不需要重新搭建仿真框架，同时仿真得到的气动载荷数据，可以直接输出给结构强度分析团队，作为高速行驶工况下车身、外饰件的载荷输入，验证外饰件的安装强度，避免出现高速行驶时外饰件脱落、抖动的问题。很多初入行的工程师做CFD仿真时容易陷入两个误区，要么过度追求几何细节，把所有小特征都保留，导致网格量过大，计算周期长，结果反而因为网格质量差出现精度偏差；要么过度简化，把底盘、后视镜这些对流场影响很大的结构都省略，得到的结果完全没有工程参考价值，本次仿真的几何处理尺度刚好卡在工程实用的平衡点上，既保留了车身、后视镜、底盘轮廓这些核心流动影响结构，又省略了无关的细小特征，计算得到的阻力值、流场分布特征都和同级别车型的风洞试验数据处于合理区间，具备实际工程参考意义。另外，瞬态仿真相比稳态仿真的优势还在于，可以模拟车辆在侧风工况、会车工况、超车工况下的瞬态气动力变化，这些极端工况下的气动力波动，直接影响车辆的高速操纵稳定性，后续只需要调整入口的边界条件，就可以拓展到更多实际行驶工况的仿真计算，为整车的底盘调校、ESC系统控制策略匹配提供气动载荷数据支撑。
