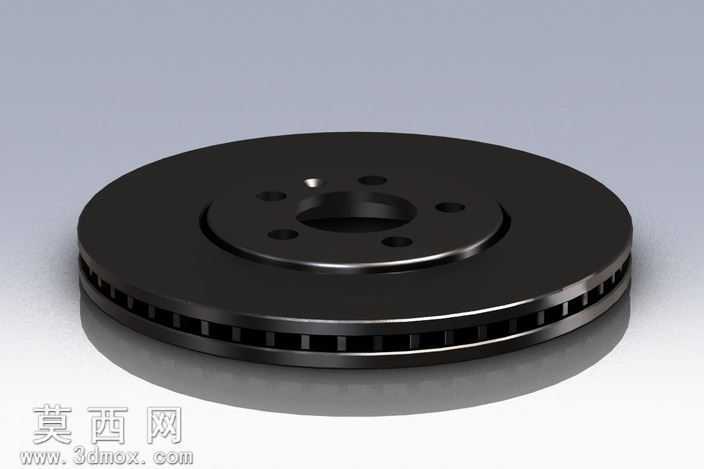

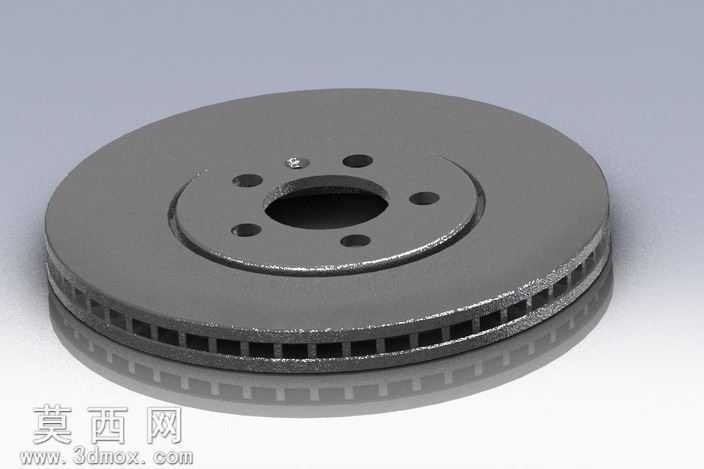

适配大众车型的288毫米通风制动盘

本制动盘三维模型采用SolidWorks进行全参数化建模，建模过程严格遵循实车配件的尺寸规范，针对适配大众帕萨特、高尔夫、捷达等车型的VR63D制动系统需求，还原了288毫米直径制动盘的完整结构。建模初期先绘制中心安装基准面，精准定位5个轮毂安装孔的孔位坐标与孔径尺寸，保证安装孔的位置度公差与原厂配件一致，中心定位凸台的高度、直径参数完全匹配对应车型的轮毂轴头装配尺寸，避免出现装配干涉问题。制动盘主体采用双层盘体夹通风道的通风式结构，建模时通过圆周阵列命令均匀排布36条径向通风散热筋，散热筋采用流线型截面设计，既保证盘体旋转时可引导气流快速带走制动热量，又通过筋条的均匀排布保证盘体的结构强度，避免制动过程中出现热变形抖动。盘体的摩擦工作面预留了合理的平面度公差参考，边缘的通风开槽采用等距阵列排布，开槽深度与宽度严格参考原厂配件参数，可在制动时刮除刹车片表面的粉尘与磨屑，提升制动摩擦系数的稳定性。模型的材质渲染阶段，摩擦工作面采用高碳铸铁材质表现，还原铸铁件哑光深灰的金属质感，边缘通风槽与中心安装面做了轻微的金属倒角高光处理，模拟实际加工后的金属棱边效果，整体渲染采用工作室柔光环境，清晰展现制动盘的结构层次与细节特征。设计过程中重点考量了制动盘的动平衡特性，所有阵列特征均采用全周等角度分布，避免出现质量偏心问题，同时针对制动盘的磨损极限预留了尺寸参考，可直接用于制动系统的装配验证、配件开发参考以及相关教学演示场景，模型的所有特征均保留参数化编辑历史，可根据不同车型的适配需求快速调整盘径、孔位、通风筋结构等参数，具备较高的二次修改与复用价值。
