摩托车液压盘式制动卡钳三维结构设计

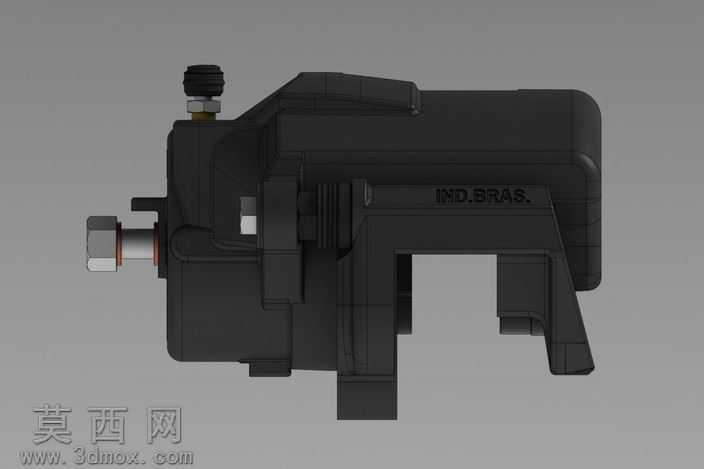

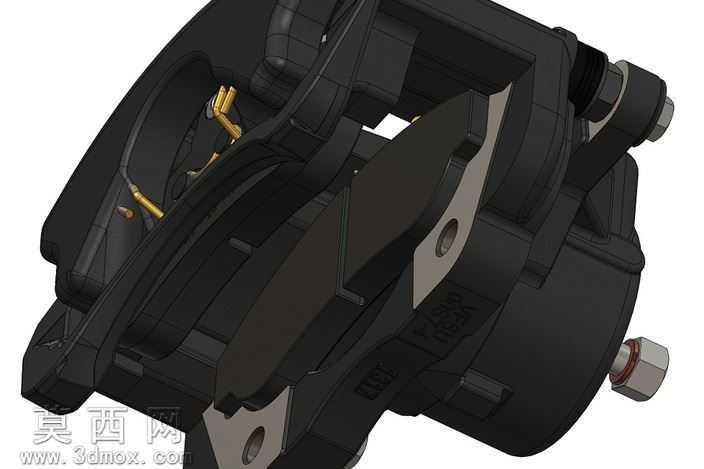

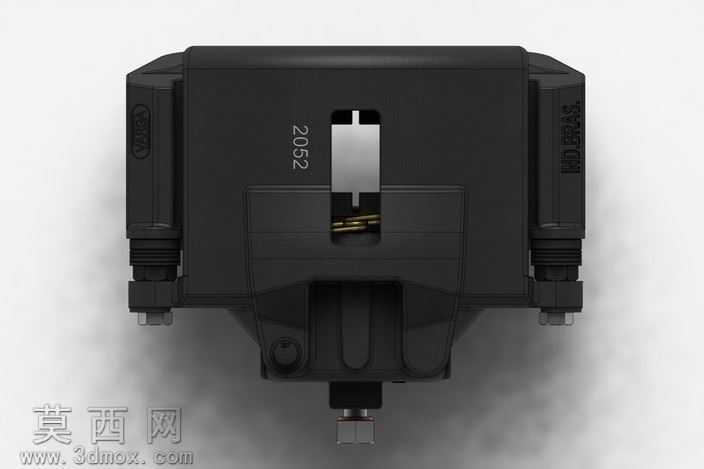

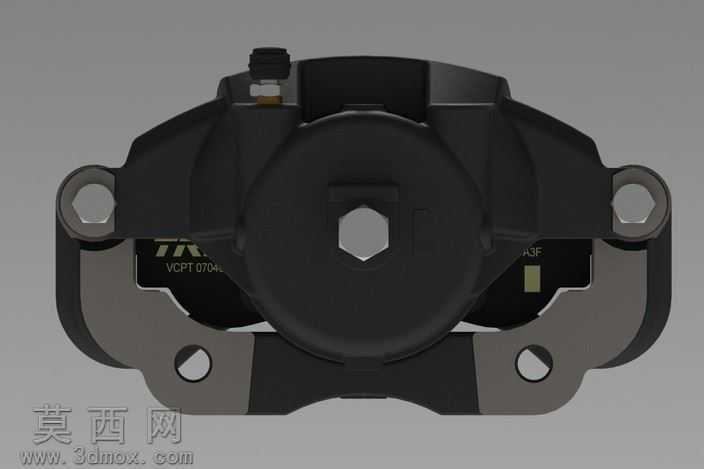

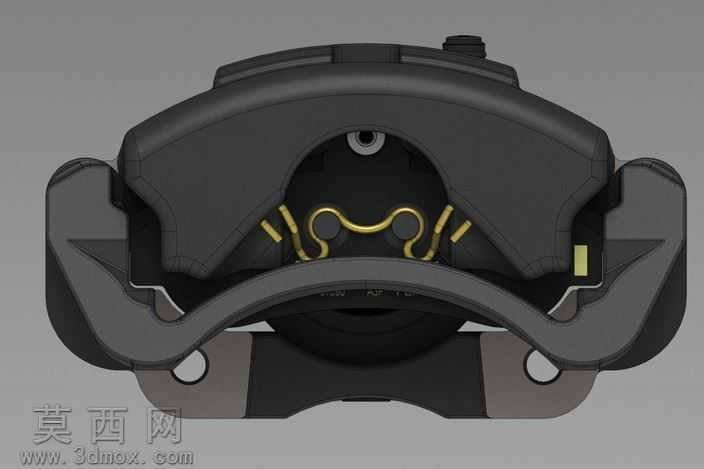

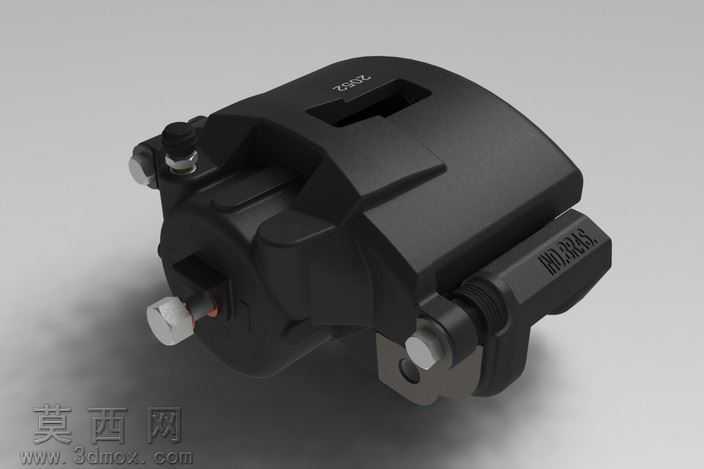

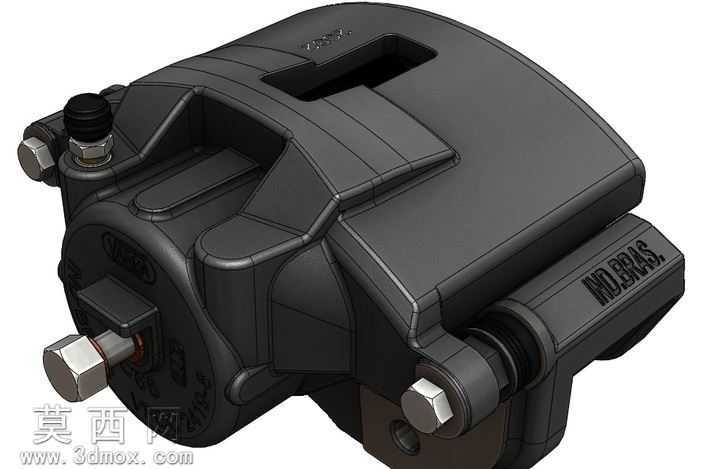

本作品为摩托车液压盘式制动卡钳的完整三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零部件设计的公差配合规范与装配逻辑，完整还原了制动卡钳的全部功能结构。建模阶段采用自顶向下的设计思路，先搭建卡钳整体的装配骨架，确定卡钳主体、活塞腔、制动片安装位、油管接口、安装固定耳的相对位置与尺寸基准，再逐一拆分绘制各个独立零件，确保各零件间的装配间隙符合实际生产的精度要求，避免出现干涉错位问题。卡钳主体部分采用实体建模方式，精准还原了外壳的加强筋结构、表面防滑纹理、品牌标识刻印区域，同时对活塞腔的内壁光滑度、密封槽的尺寸精度做了细节处理，保证液压油腔的密封结构能够在虚拟装配中完全贴合。针对运动部件，建模时还原了活塞的往复运动行程、制动片的磨损补偿间隙、放气螺钉的锥面密封结构，以及固定螺栓的螺纹细节，所有标准件均按照通用机械标准的参数绘制，可直接导出用于工程图生成。材质渲染阶段，卡钳主体赋予哑光黑色工程塑料与铸铝结合的复合材质，调整材质的粗糙度与反光参数，还原量产卡钳的表面磨砂质感；金属活塞、固定螺栓、油管接头部分赋予抛光金属材质，添加轻微的使用磨损痕迹与金属反光效果；制动片部分赋予耐磨复合材料材质，表面添加细微的颗粒纹理，模拟真实刹车皮的摩擦面质感；场景搭建采用中性灰色摄影棚背景，添加柔和的三点布光，分别设置主光源、补光与轮廓光，突出卡钳的结构轮廓与材质层次，避免阴影过重遮挡结构细节。结构设计上，该卡钳为对置活塞式液压制动结构，制动液从接口进入后可推动两侧活塞同步施压，让制动片夹紧刹车盘实现制动，建模时完整保留了油路的内部通道结构、制动片的限位卡槽、安装耳的减震衬套位置，整体结构紧凑，符合摩托车制动系统的轻量化与高强度要求，可用于制动系统结构教学、产品外观验证、改装配件设计参考等场景。
