壁挂式多球头柔性支撑固定支架结构

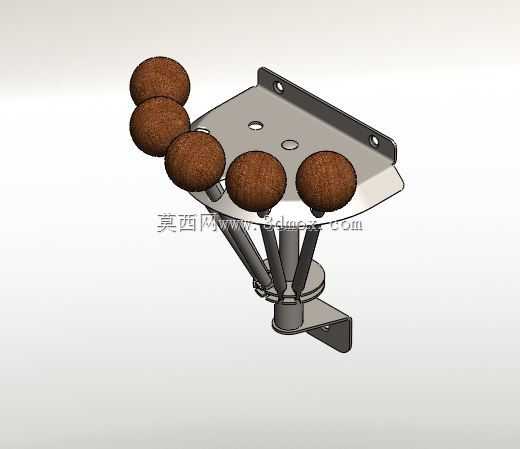

　　这款壁挂式多球头柔性支撑结构，主要面向需要多点位柔性承托、角度可调的安装场景，常见于小型设备的辅助定位、工装夹具的柔性辅助支撑、或是特定功能组件的壁挂固定工位。从实际使用场景来看，这类结构常出现在小型检测设备的探头固定工位、实验室小型器材的壁挂承托场景，或是轻型功能组件的多角度调节安装位，相比单球头支架，它能同时提供五个独立的球头调节点位，可同时对多个小型部件进行角度与位置的独立调整，适配多组件同步定位的使用需求。

　　从功能特性上看，该支架采用壁挂式安装基底，上部的安装板预留了两个沉头安装孔，可通过螺栓直接固定在垂直墙面、设备立面或是工装立板上，安装板的平面度在设计时做了公差控制，保证安装后基底不会出现翘曲，避免后续支撑杆受力不均出现变形。下部延伸出的L型安装折边，额外预留了一个安装孔位，可在长悬臂受力场景下加装辅助固定螺栓，分担上部安装板的受力载荷，避免支架在承重后出现根部弯折的问题，这个折边的设计是考虑到多球头同时挂载部件时，整体重心会向支架前方偏移，单靠上部两个安装点长期受力容易出现螺栓松动或是板材疲劳，额外的下部固定点能形成三角形受力结构，大幅提升整体安装的稳定性。

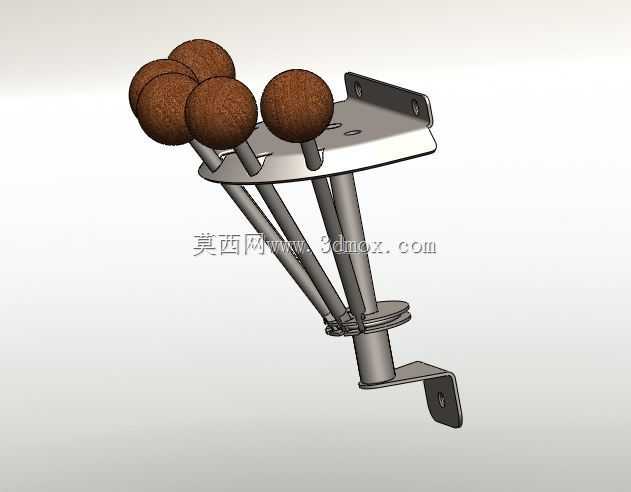

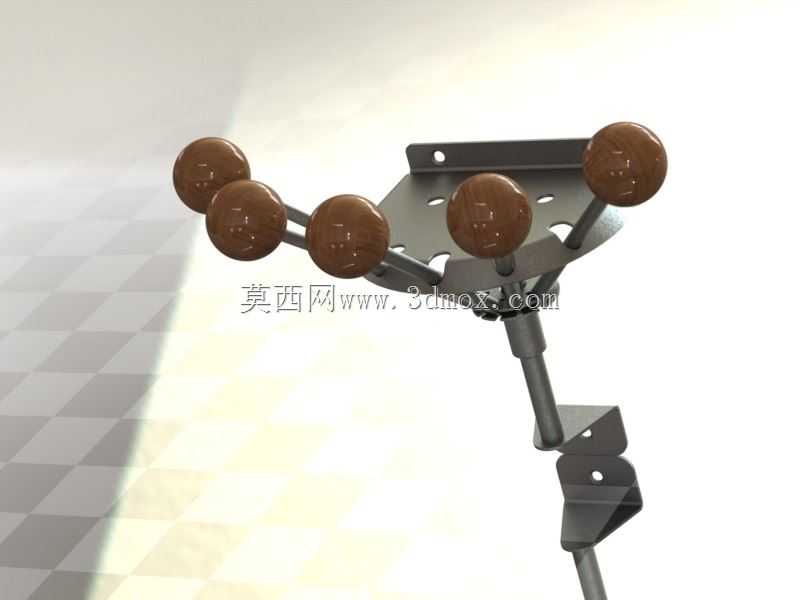

　　支撑部分采用五根独立的金属斜向支杆，每根支杆顶端都配置了软质球头，支杆与基底的连接部位采用了可锁紧的铰接结构，松开锁紧环时，每根支杆都可以独立调整倾斜角度，调整到位后拧紧锁紧环即可固定支杆位置，球头本身也可以在支杆顶端做小范围的角度微调，配合支杆的大角度调整，能覆盖前方很大范围的定位需求。球头采用软质耐磨材质，接触被支撑部件时不会刮伤工件表面，同时软质材质的摩擦力更大，定位后不容易出现滑移，相比硬质金属球头，它不需要额外加装防滑垫就能获得足够的接触摩擦力，减少了装配工序。

　　设计思路上，这款支架优先考虑了多点位独立调节的实用性，没有采用复杂的多轴关节结构，而是用斜向支杆加根部铰接的简单结构实现大角度调整，既控制了整体制造成本，也降低了后期的维护难度，铰接部位的锁紧环采用标准螺纹结构，出现磨损后可以直接更换标准件，不需要定制特殊配件。整体结构的材质选择以冷轧钢板为主，安装板与支杆都做了防锈处理，适合在车间、实验室等常规工业环境下长期使用，不会因为环境湿度问题出现锈蚀卡滞。

　　从安装边界来看，支架整体的悬臂长度控制在合理范围内，当所有支杆调整到最大伸出角度时，前端的承重上限可满足多数小型轻型部件的支撑需求，安装时需要保证固定基面的平面度误差不超过1mm，避免安装后支架出现倾斜，导致调节范围出现偏差。上部安装孔的孔距做了通用化设计，适配多数常规壁挂安装的孔位标准，不需要在安装面上重新打孔定位，降低现场安装的工作量。支杆的管径经过受力校核，在额定承重范围内不会出现弯曲变形，铰接部位的锁紧力矩经过调试，拧紧后不会因为长期承重出现角度滑移，保证定位后的长期稳定性。

　　在实际选型使用时，需要注意被支撑部件的总重量不能超过支架的额定承重，同时尽量让多个球头的受力均匀分布，避免单根支杆受力过大导致变形。如果是在振动较大的设备上使用，可以在下部L型折边处加装减震垫片，减少振动传导到支架上导致锁紧部位松动。球头的软质层如果出现长期磨损后，可以单独更换顶端的球头配件，不需要更换整个支架，降低长期使用的维护成本。
