防气泡辊成型加工模具结构设计

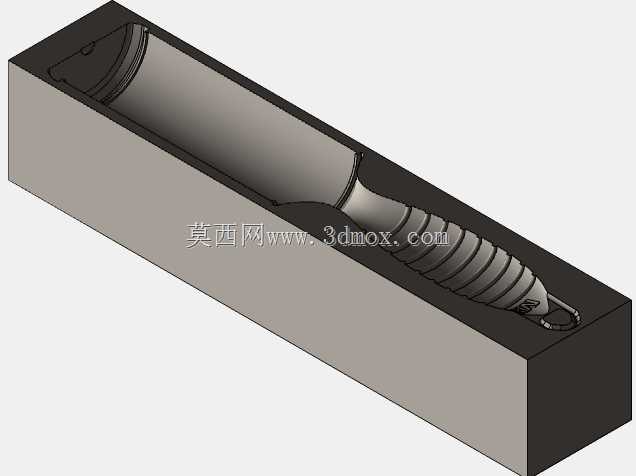

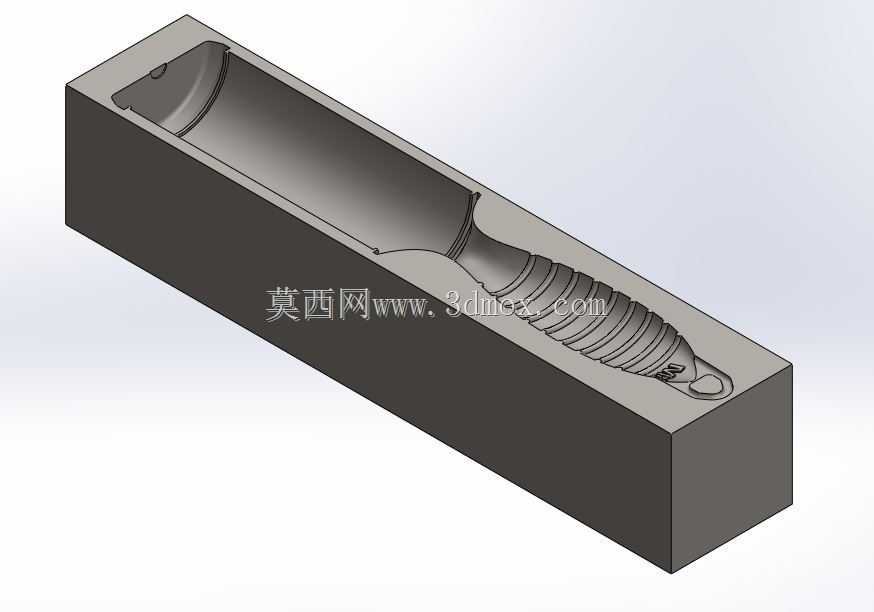

这套成型模具主要面向涂覆、覆膜类生产环节中防气泡压辊的胚体成型工序，在软质胶辊、涂布压辊的生产场景中，防气泡辊的表面轮廓精度直接决定了涂覆作业时能否顺利排走基材与胶层间的滞留空气，避免成品出现鼓包、贴合不牢的质量缺陷，而模具作为辊胚热压或浇注成型的核心工装，其型腔轮廓的还原度、合模定位的精度，都会直接影响最终辊件的形位公差。从结构上看，整套模采用整体式矩形模坯设计，模坯选用预硬模具钢加工，整体为长方体块式结构，这种结构的优势在于加工时可直接通过平口钳装夹完成六面粗精铣，无需额外拼接模架，模坯的外侧平面可直接作为加工基准，减少了多零件拼接带来的累积误差，同时整体式结构的刚性更好，在成型加压过程中不易出现模腔变形，能长期保持型腔的尺寸稳定性。型腔部分完全按照防气泡辊的外轮廓做随形挖槽设计，从型腔一端的圆弧过渡段到另一端的带环状纹路的辊身段，再到端部的定位凸台结构，全部做了等余量的成型面加工，其中辊身段的环状凸起纹路是整套模具的核心加工区域，这些环形凸起对应防气泡辊表面的导气沟槽，在辊件压合基材转动时，这些沟槽可以形成连续的导气通道，将界面间的空气顺着沟槽导向辊件两端排出，避免空气被封闭在胶层与基材之间。设计时特意将型腔的进料端做了大圆弧过渡，没有采用直壁进料结构，这是因为在浇注或投料过程中，大圆弧壁可以引导物料均匀流向辊身各段，避免物料直冲型腔底部造成卷气，同时也能减少成型后辊件端部的应力集中，降低脱模时端部被拉裂的风险。模坯的安装边界设计充分考虑了现有压机的工作台装夹尺寸，整体模坯的长宽高比例控制在3:1:1左右，模坯两侧预留了足够的装夹位，可直接通过压板固定在普通四柱压机的工作台上，无需额外定制专用夹具，模腔的深度控制在模坯总厚度的二分之一以内，保证模坯底部有足够的承压厚度，避免加压时模腔底部出现挠曲变形。在分型设计上，这套模具采用单型腔开式结构，没有设计复杂的抽芯或侧分型机构，因为防气泡辊为轴对称回转类零件，单型腔开式结构不仅加工难度低，后续脱模时也可直接通过顶杆从模腔端部的预留孔将成型后的辊胚顶出，操作流程简单，适合中小批量的辊件生产。型腔表面的粗糙度要求控制在Ra0.8以内，尤其是环形沟槽的位置，加工时需要通过精铣配合抛光处理，避免成型后的辊件表面出现刀痕，影响后续挂胶或表面处理的质量，同时光滑的型腔表面也能降低脱模阻力，减少脱模时对辊胚表面的划伤。在实际生产应用中，这套模具可适配橡胶、硅胶等多种软质辊材的热压成型，也可用于树脂基复合材料的浇注成型，模腔的轮廓精度可控制在±0.05mm以内，成型后的辊胚只需少量的外圆精磨加工即可达到成品尺寸要求，相比传统的先做圆棒再车削沟槽的加工方式，采用这套模具成型的辊胚，其表面导气沟槽的一致性更好，不会出现车削加工时的让刀误差，同时材料利用率也更高，减少了后续机加工的材料浪费。设计过程中还对模腔的收缩率做了预留，针对不同的成型材料，可在建模时调整型腔的缩放比例，保证成型冷却后的辊件尺寸符合设计要求，模坯的四个边角都做了C5的倒角处理，避免搬运和装夹过程中锐角划伤操作人员，同时也能减少模坯边角的应力集中，避免热处理过程中出现开裂问题。
