多角度圆管切割对接修整工装设备

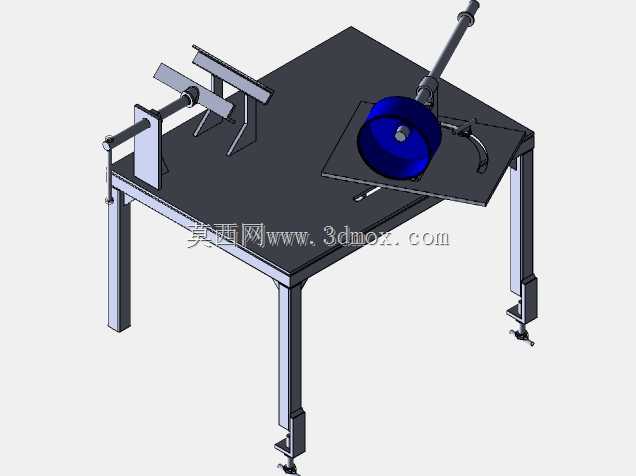

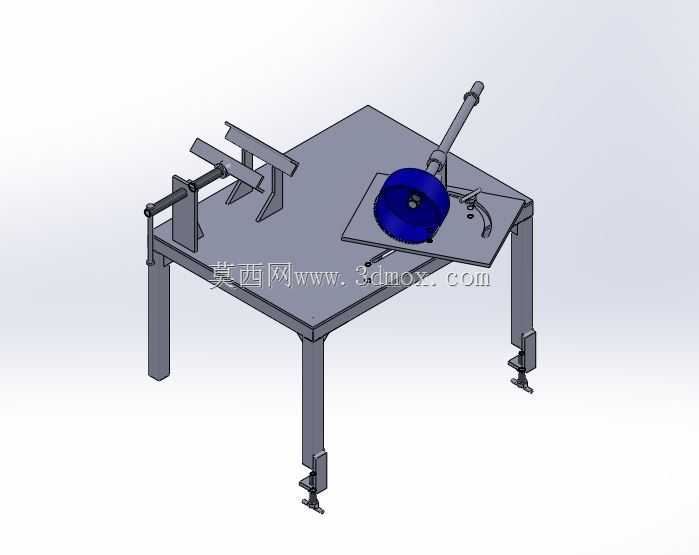

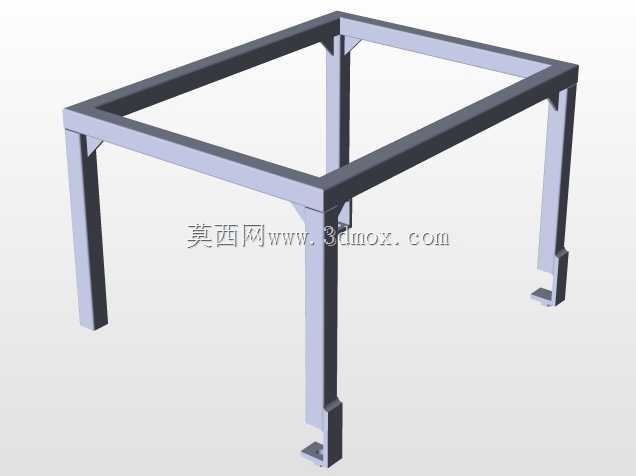

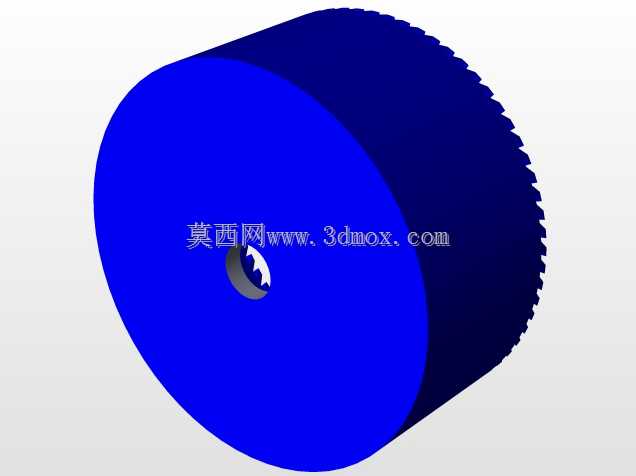

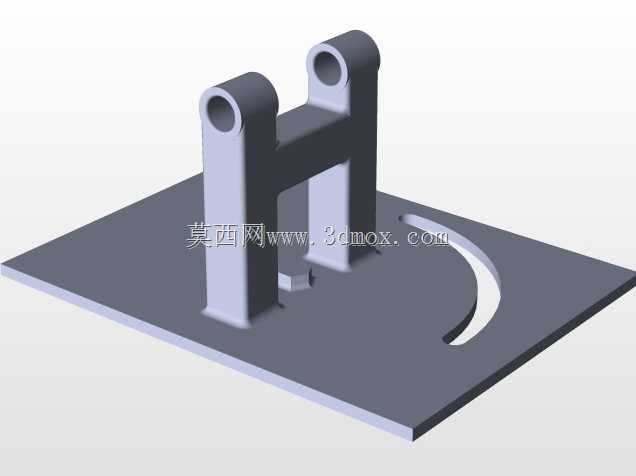

在现场管道施工作业、小型管材预制加工场景中，常遇到不同角度圆管对接的切口加工需求，这类作业如果依赖大型切管设备，不仅转场成本高，针对小批量、多规格的零散管材加工也存在适配性差的问题，这款管道修整装置正是针对这类场景开发的手动加工工装。设备整体以方管焊接框架作为承载主体，四条支撑腿底部配置可调式支撑脚，可在不平整的作业地面调整台面水平度，避免加工过程中因台面倾斜导致切口角度偏差，台面整体预留的操作空间可覆盖常规小口径圆管的加工长度需求，装夹工位与切割操作工位在台面上分区布置，管材装夹完成后无需二次挪动即可完成切口修整作业。设备核心功能围绕任意角度圆管切割、同径圆管精准对接两个核心需求设计，切割工位配置可旋转角度的定位靠模，对应不同管径的管材配有适配的定位杯，选定与待加工管材外径匹配的定位件后，即可锁定需要的切割角度，手动操作切割组件进给时，定位结构可保证切口面的角度精度，让加工后的管端能够与对接圆管实现贴合面无明显间隙的配合，省去后续反复修磨管口的工序。管材装夹端采用丝杠推进式夹紧结构，搭配V型定位块对圆管进行径向定位，手动转动夹紧手柄即可将管材牢牢固定在台面上，切割作业时管材不会出现轴向窜动或径向转动，保证切口的形位公差符合对接要求；切割组件采用手动进给的操作结构，操作人员扳动操作杆即可控制切割片的进给行程，结构简单可靠，无需外接电源或气源即可完成作业，适合无供电条件的野外管道维修、现场安装场景使用。从设计逻辑上看，这款装置没有采用复杂的传动结构，所有功能部件都围绕手动作业的操作习惯布置，夹紧操作手柄、切割操作杆的布置位置都在操作人员站立作业的舒适操作范围内，长时间作业不易产生疲劳；角度定位盘带有清晰的角度刻度标识，调整切割角度时可直接读取刻度值快速锁定，无需借助额外角度量具进行校准，大幅降低现场作业的辅助准备时间。安装边界方面，设备整体占地尺寸适配小型加工车间、流动作业班组的使用需求，支撑腿与台面采用螺栓连接结构，拆解后可分装到普通工程车辆货箱内转运，到达作业现场后无需复杂调试，调平支撑脚即可投入使用；台面上的定位杯、切割组件都采用快换式安装结构，针对不同管径的加工需求更换对应配件即可，无需对设备主体进行改造，适配的管径范围覆盖现场安装作业中常用的小口径流体输送管道、结构支架圆管的加工需求。实际作业过程中，操作人员先根据待加工管材的外径选装对应规格的定位杯，再根据对接需要的角度调整切割工位的转盘角度并锁紧，之后将管材穿入装夹工位的V型定位块，推进到与定位杯贴合的位置后转动夹紧手柄锁定管材，确认管材装夹无松动后，即可扳动切割操作杆完成管端的角度切口加工，加工完成后松开夹紧结构取出管材，管口无需二次修磨即可直接进行对接焊接或套接作业，相比传统的手工划线、手持切割机打磨切口的作业方式，不仅加工效率提升明显，切口角度的一致性也更有保障，能有效降低管道对接时的错边、间隙过大等问题，减少后续焊接作业的补焊、打磨工作量。
