拱形顶手动调节百叶通风窗结构设计

这款拱形顶百叶窗的设计，首先要匹配民用与商用建筑的特殊采光通风需求，尤其是在需要兼顾通风量调节、防雨遮挡、外立面造型适配的场景下，这类带圆弧顶的百叶窗比常规矩形窗更适配欧式建筑、阳光房、厂房侧墙高窗、设备间通风口的安装需求。实际使用中，这类百叶窗不需要额外加装复杂的电控结构，通过侧边的手动操作杆就能同步调节所有百叶的开合角度，从完全闭合遮挡视线、阻挡雨水飘入，到最大角度开启实现最大化通风，调节过程中所有叶片同步动作，不会出现单叶片卡滞、角度不一致的问题。

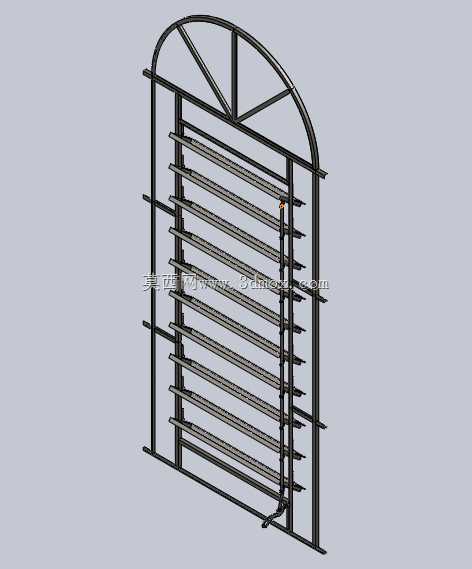

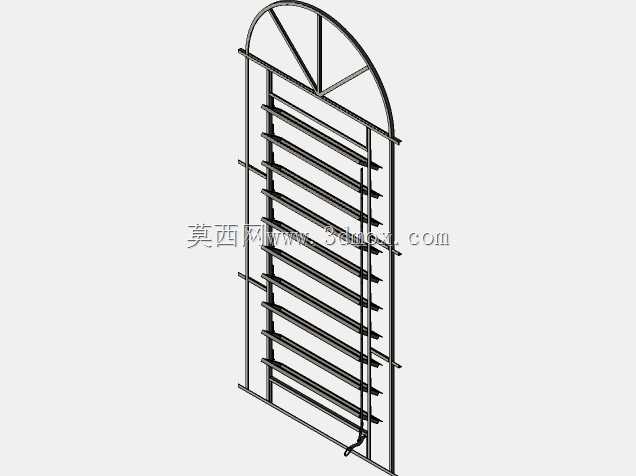

从结构设计逻辑来看，整体外框采用矩形加顶部圆弧的一体化框架结构，框架侧边预留了安装固定的孔位边界，安装时可以直接嵌入墙体预留的窗洞，通过膨胀螺栓与墙体结构固定，不需要额外加装复杂的转接件。内部的百叶叶片采用等间距排布，每片叶片的两端都通过转轴与两侧的竖向支撑条连接，侧边的联动杆与每片叶片的转轴端铰接，操作杆上下扳动时，联动杆带动所有叶片绕自身转轴同步转动，实现角度调节，操作杆上自带定位卡结构，可以将叶片固定在任意需要的开合角度，满足不同通风量、不同遮挡需求的使用场景。

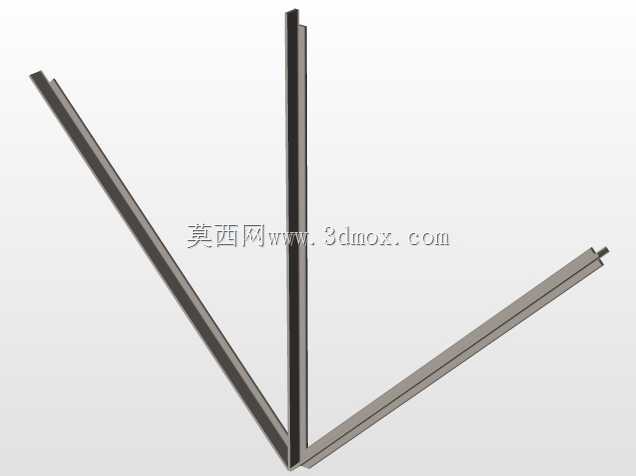

尺寸设计上，整体窗的有效安装尺寸为2500毫米高度、1000毫米宽度，这个尺寸适配多数常规民用建筑的高窗洞、工业厂房的侧墙通风洞尺寸，顶部的拱形结构半径与窗宽匹配，圆弧过渡自然，不会出现外框拼接的突兀棱角。叶片的宽度、相邻叶片的间距经过匹配计算，当叶片完全闭合时，相邻叶片的边缘完全搭接，不会出现透缝漏光、漏雨的问题；当叶片调整到45度开启角度时，既能保证通风路径顺畅，又能阻挡外部视线直接穿透窗体，保证室内隐私；当叶片完全开启到水平状态时，通风截面积达到最大，适合设备间、配电房等需要大通风量散热的场景使用。

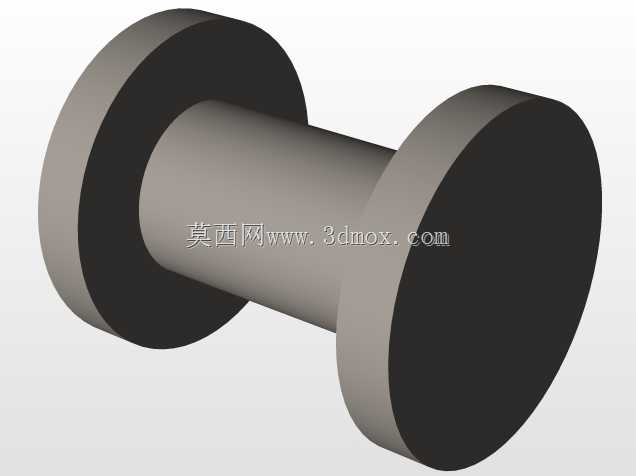

结构细节上，所有框架杆件、叶片、联动杆件都采用等截面金属型材制作，建模过程中所有型材的拼接位置都做了贴合处理，没有出现干涉错位的问题，铰接位置的转轴间隙预留合理，既保证转动顺畅，又不会出现过大的旷量导致叶片晃动。顶部拱形区域的支撑采用斜向加强筋结构，既保证了拱形外框的结构强度，避免大尺寸窗户外框出现变形，又不会遮挡顶部的采光区域。操作杆的位置设置在窗体侧边偏下的位置，符合普通人站立操作的高度习惯，不需要借助登高工具就能完成叶片角度的调节，日常使用的便利性较强。

从安装适配性来看，这款百叶窗的外框厚度尺寸适配常规240毫米、370毫米厚度的墙体安装，安装时可以根据墙体厚度调整固定件的位置，窗体与墙体之间的缝隙可以通过密封胶填充，保证窗体与墙体连接位置的密封性，避免雨水从安装缝隙渗入室内。叶片的边缘做了折边处理，既提升了叶片自身的结构刚度，避免大尺寸叶片在风压作用下出现变形颤动，又能在叶片闭合时形成导水结构，将落在叶片上的雨水导到窗体外侧，不会顺着叶片缝隙流入室内。

在实际工程选型中，这类百叶窗可以根据使用场景选择不同的表面处理工艺，用于潮湿区域时可以做镀锌防腐处理，用于外立面装饰场景时可以做喷塑、烤漆处理匹配建筑外立面色调，结构本身不需要做大幅改动，只需要调整表面处理工艺就能适配不同的使用环境。建模过程中所有的铰接配合、运动行程都做了干涉检查，操作杆从最下端到最上端的全行程动作中，所有联动部件都不会出现碰撞卡滞，叶片的转动角度范围覆盖0到90度，完全满足日常使用的调节需求。
